ifm Electronic tlačni senzor 1 St. PT5501 0 MPa do 25 MPa M12 analogni

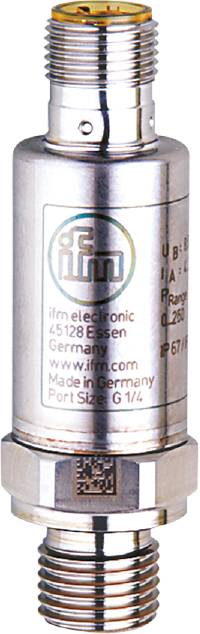

Industrijski senzor s natpisom: 'ifm electronic, 45128 Essen, Njemačka, www.ifm.com, Izrađeno u Njemačkoj, Veličina priključka: G 1/4'.
Slika slična
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
25 MPa
Pogonski napon maks.
32 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,27.11.
Broj
Ukupno (255,00 € / komad)
255,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ifm Electronic tlačni senzor 1 St. PT5501 0 MPa do 25 MPa M12 analogni

  • Za pouzdano bilježenje tlaka sustava u mobilnim strojevima
  • Robusno kućište od nehrđajućeg čelika s visokom otpornošću na udarce i vibracije
  • Kompaktan dizajn za korištenje u ograničenim prostorima za ugradnju
  • Očekivani životni vijek od više od 60 milijuna ciklusa ispisa
  • Dugoročna stabilnost zahvaljujući visokoj ponovljivosti i malom karakterističnom odstupanju krivulje

Tehnički podaci

  • Struja analognog izlaza [mA]: 4...20
  • Broj analognih izlaza: 1
  • Broj ulaza i izlaza: Broj analognih izlaza: 1
  • Tlačna čvrstoća [MPa]: 62,5
  • Čvrstoća na pritisak [psi]: 9060
  • Karakteristično odstupanje krivulje:< ±0,8; (uključujući uvrtni pomak, pogreške nulte točke i raspona, nelinearnost, histerezu)
  • Postotni raspon odstupanja linearnosti:< ±0,25 (BFSL) /< ±0,5 (LS)
  • Mjerni raspon [MPa]: 0...25
  • Min. tlak pucanja [MPa]: 120
  • Temperatura okoline-1 [°C]: -40...100
  • Raspon postotka ponovljivosti:< ±0,05; (tijekom temperaturnih fluktuacija< 10K)
  • Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
  • Primjena: Za mobilnu upotrebu
  • Izlazni signal: analogni signal
  • Vrijeme odgode spremnosti [s]:< 0,1
  • Radni napon [V]: 8...32 DC
  • Brtveni procesni priključak: HNBR (DIN EN ISO 1179-2)
  • Element leptira za gas prisutan: da
  • Vrsta tlaka: relativni tlak
  • Čvrstoća na pritisak [bar]: 625
  • Direktiva o tlačnoj opremi: Dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
  • Ukupni izlazi: 1
  • Težina [g]: 59.000
  • Odstupanje histereze:< ±0,2
  • Otpornost na kratki spoj: da
  • Temperatura skladištenja [°C]: -40...100
  • Dugoročna stabilnost:< ±0,1; (na 6 mjeseci)
  • Maksimalno opterećenje [Ω]: (Ub - 8 V) / 21,5 mA; @8V = 0 ; @12V max 200 ; @24V max 750
  • Mediji: tekući i plinoviti mediji
  • Temperatura medija [°C]: -40...125
  • Mjerno područje [bar]: 0...250
  • Mjerni raspon [psi]: 0...3625
  • Min. tlak pucanja [bar]: 1200
  • Min. tlak pucanja [psi]: 17400
  • Min. ciklusi ispisa: 60 milijuna; (pri 1,2 puta nominalnom tlaku)
  • Min. otpor izolacije [MΩ]: 100; (500 VDC)
  • MTTF: 704
  • Procesni priključak: Navojni priključak G 1/4 vanjski navoj (DIN EN ISO 1179-2)
  • Klasa zaštite: IP 67; IP69K
  • Razred zaštite: III
  • Koračno vrijeme odgovora analognog izlaza [ms]: 2
  • Utični spoj: Raspored pinova: 0180 - Utični spoj: 1 x M12; Kodiranje: A; Maksimalna duljina kabela: 30 m
  • Nulta točka temperaturnog koeficijenta:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
  • Raspon temperaturnog koeficijenta:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
  • Otpornost na preopterećenje: da
  • Snaga vakuuma [mbar]: -1000
  • Zaštita od obrnutog polariteta: da
  • Materijali u dodiru s medijem: 1.4542 (nehrđajući čelik / 17-4 PH / 630)
Vrsta proizvoda

tlačni senzor

Tip

PT5501

Priključak

M12

Duljina kabela

30 m

Izvedba

relativni tlak

Vrijeme odziva

2 ms

Izlazi

analogna struja

Izlazni signal (min.)

4 mA

Izlazni signal (maks.)

20 mA

Sučelja

M12 utikač

Mjerno područje (Tlak) (min.)

0 MPa

Mjerno područje (Tlak) (maks.)

25 MPa

Mjerno područje (Tlak)

0 MPa do 25 MPa

min. pogonski napon

8 V/DC

Pogonski napon maks.

32 V/DC

Pogonski napon

8 - 32 V/DC

Vrsta kontakta

analogni

Priključak za crijevo

G1/4 AG

Min. temperatura

-40 °C

Maks. temperatura

100 °C

Težina

59.000 g

RoHS-konforno

Da

Sadržaj

1 St.

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3319697 ifm Electronic tlačni senzor 1 St. PT5501 0 MPa do 25 MPa M12 analogni

Upute za rad i sigurnost

Upute za rad i sigurnost 3319697 ifm Electronic tlačni senzor 1 St. PT5501 0 MPa do 25 MPa M12 analogni

Opis

ifm PT5501 Elektronički senzor tlaka
