ifm Electronic tlačni senzor 1 St. PT0505 0 kPa do 400 kPa M12 analogni Single

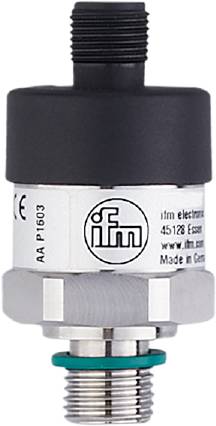

Senzor tvrtke ifm electronic s podacima o proizvodu na etiketi.
Slika slična
Vrsta ambalaže
Single
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
apsolutni tlak
Mjerno područje (Tlak) (maks.)
400 kPa
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,27.11.
Broj
Ukupno (255,00 € / komad)
255,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ifm Electronic tlačni senzor 1 St. PT0505 0 kPa do 400 kPa M12 analogni Single

  • Precizno mjerenje apsolutnog tlaka bez obzira na tlak okolnog zraka
  • Za primjenu u aplikacijama s posebno preciznom kontrolom tlaka
  • Robusno kućište od nehrđajućeg čelika s visokom otpornošću na udarce i vibracije
  • Kompaktan dizajn za korištenje u ograničenim prostorima za ugradnju
  • Dugoročna stabilnost zahvaljujući visokoj ponovljivosti i malom karakterističnom odstupanju krivulje

Tehnički podaci

  • Struja analognog izlaza [mA]: 4...20
  • Broj analognih izlaza: 1
  • Broj ulaza i izlaza: Broj analognih izlaza: 1
  • Čvrstoća na pritisak [psi]: 116
  • Karakteristično odstupanje krivulje:< ±1,0; (uključujući pogreške nulte točke i raspona, nelinearnost, histerezu)
  • Postotni raspon odstupanja linearnosti:< ±0,5 (BFSL) /< ±1,0 (LS)
  • Temperatura okoline-1 [°C]: 0...80
  • Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K)
  • Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
  • Primjena: za industrijsku upotrebu
  • Izlazni signal: analogni signal
  • Radni napon [V]: 8...30 DC
  • Brtveni procesni priključak: NBR (DIN EN ISO 1179-2)
  • Prisutan prigušni element: br
  • Vrsta ispisa: apsolutni ispis
  • Čvrstoća na pritisak [bar]: 8
  • Čvrstoća na pritisak [kPa]: 800
  • Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
  • Tekućina za punjenje prijenosnika tlaka: sintetičko ulje
  • Ukupni izlazi: 1
  • Težina [g]: 118,650
  • Otpornost na kratki spoj: da
  • Temperatura skladištenja [°C]: -20...80
  • Dugoročna stabilnost:< ±0,1; (godišnje)
  • Maksimalno opterećenje [Ω]: 800; (Ub = 24V; (Ub - 8V) / 20mA)
  • Mediji: tekući i plinoviti mediji
  • Temperatura medija [°C]: 0...80
  • Mjerno područje [bar]: 0...4
  • Mjerno područje [kPa]: 0...400
  • Mjerni raspon [psi]: 0...58
  • Min. tlak pucanja [bar]: 25
  • Min. tlak pucanja [kPa]: 2500
  • Min. tlak pucanja [psi]: 360
  • Min. ciklusi ispisa: 10 milijuna
  • Min. otpor izolacije [MΩ]: 100; (500 VDC)
  • MTTF: 815
  • Procesni priključak: Navojni priključak G 1/4 vanjski navoj (DIN EN ISO 1179-2)
  • Klasa zaštite: IP 67
  • Razred zaštite: III
  • Analogno vrijeme odziva koraka [ms]: 4
  • Utični spoj: Raspored pinova: 0180 - Utični spoj: 1 x M12; Kodiranje: A
  • Nulta točka temperaturnog koeficijenta:< ±0,2; (0...80 °C)
  • Raspon temperaturnog koeficijenta:< ±0,2; (0...80 °C)
  • Zaštita od obrnutog polariteta: da
  • Materijali u kontaktu s medijem: 1.4404 (nehrđajući čelik / 316L)
Vrsta ambalaže

Single

Vrsta proizvoda

tlačni senzor

Tip

PT0505

Priključak

M12

Izvedba

apsolutni tlak

Vrijeme odziva

4 ms

Izlazi

analogna struja

Izlazni signal (min.)

4 mA

Izlazni signal (maks.)

20 mA

Mjerno područje (Tlak) (min.)

0 kPa

Mjerno područje (Tlak) (maks.)

400 kPa

Mjerno područje (Tlak)

0 kPa do 400 kPa

min. pogonski napon

8 V/DC

Pogonski napon maks.

30 V/DC

Pogonski napon

8 - 30 V/DC

Vrsta kontakta

analogni

Tlak pucanja

25 bar

Priključak za crijevo

G1/4 AG

Min. temperatura

0 °C

Maks. temperatura

80 °C

Težina

118.650 g

RoHS-konforno

Da

Sadržaj

1 St.

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3319695 ifm Electronic tlačni senzor 1 St. PT0505 0 kPa do 400 kPa M12 analogni Single

Upute za rad i sigurnost

Upute za rad i sigurnost 3319695 ifm Electronic tlačni senzor 1 St. PT0505 0 kPa do 400 kPa M12 analogni Single

Opis

ifm PT0505 Elektronički senzor apsolutnog tlaka
