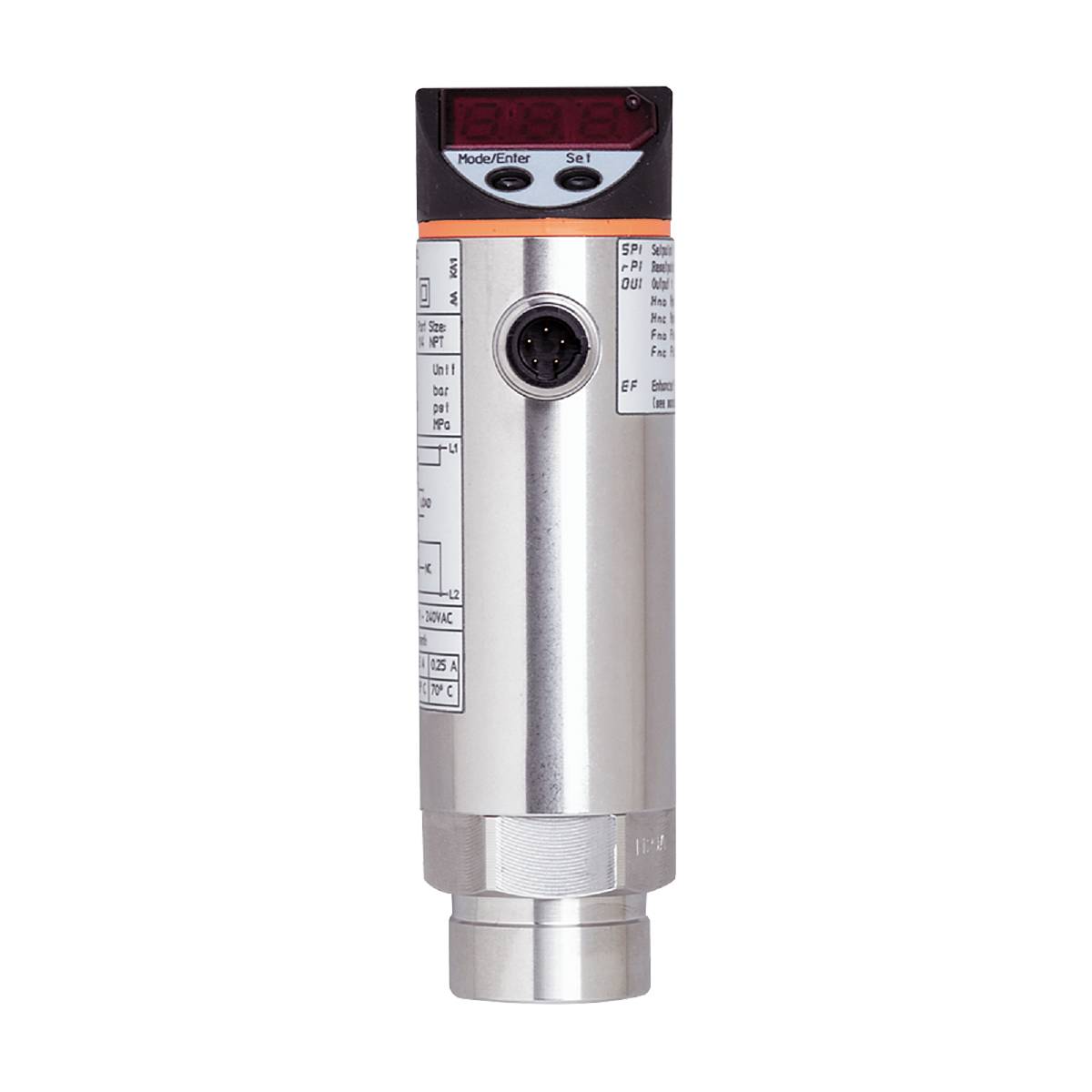

ifm Electronic tlačni senzor 1 St. PN4227 0 kPa do 100 kPa utični 1 otvarač, 1 zatvarač
Vrsta proizvoda
tlačni senzor
Priključak
utični
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
100 kPa
Pogonski napon maks.
250 V/AC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (895,00 € / komad)
895,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PN4227 0 kPa do 100 kPa utični 1 otvarač, 1 zatvarač
- Uklopni izlaz triac bez potencijala za struje do 2,5 A
- Za uporabu u mrežama izmjeničnog napona
- Jedinice tlaka specifične za zemlju koje se mogu odabrati
- Lako čitljiv 4-znamenkasti LED zaslon
- Dugoročna stabilnost zahvaljujući visokoj otpornosti na preopterećenje
Tehnički podaci
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1
- Zaslon: Preklopni status: LED, crvena; Prikaz funkcija: 7-segmentni LED zaslon; Mjerenja: 7-segmentni LED zaslon
- Čvrstoća na pritisak [psi]: 145
- Postotni raspon odstupanja linearnosti:< ±0,5
- Podešavanje uklopne točke: tipka za programiranje
- Raspon točnosti preklopne točke:< ±1,0
- Temperatura okoline-1 [°C]: -25...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K)
- Primjena: za industrijsku uporabu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: preklopni signal
- Vrijeme odgode spremnosti [s]: 0,2
- Radni napon [V]: 90...250 AC
- Tolerancija radnog napona [%]: 5...10
- Procesna vrijednost prigušenja dAP [s]: 0...4
- Trajna nosivost struje sklopnog izlaza AC [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
- Prisutan element leptira za gas: ne (može se naknadno ugraditi)
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [kPa]: 1000
- Čvrstoća na pritisak [mbar]: 10000
- Direktiva o tlačnoj opremi: Dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Podesivo vrijeme odgode dS, dr [s]: 0, 0,2,...10, 11,...50
- Električna verzija: Triac
- Potreban osigurač: Minijaturni osigurač prema IEC60127-2 list 1; ≤ 5A; okretan
- Ukupni izlazi: 1
- Težina [g]: 356,650
- Odstupanje histereze:< ±0,1
- U koracima od [kPa]: 0,1
- U koracima od [mbar]: 1
- U koracima od [psi]: 0,1
- Otpornost na kratki spoj: br
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,1; (godišnje)
- Maks. preklopni izlaz AC [V]: 2
- Mediji: tekući i plinoviti mediji
- Temperatura medija [°C]: -25...80
- Mjerno područje [bar]: 0...1
- Mjerno područje [kPa]: 0...100
- Mjerno područje [mbar]: 0...1000
- Mjerni raspon [psi]: 0...14,5
- Min. tlak pucanja [kPa]: 3000
- Min. tlak pucanja [mbar]: 30000
- Min. tlak pucanja [psi]: 430
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 VDC)
- MTTF: 224,58
- Nazivni napon AC [V]:< 250
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; kašnjenje podizanja/opadanja; prigušivanje; podešavanje vrijednosti prikaza; Zaslon se može rotirati/isključiti; Prikazna jedinica
- Procesni priključak: Navojni priključak 1/4" NPT unutrašnji navoj
- Točka preklopa rP [kPa]: 0,5...99,4
- Točka preklopa rP [mbar]: 5...994
- Točka preklopa rP [psi]: 0,1...14,5
- Uklopna frekvencija AC [Hz]:< 160
- Preklopna točka SP [kPa]: 1...99,9
- Uklopna točka SP [mbar]: 10...999
- Preklopna točka SP [psi]: 0,1...14,6
- Zaštita IP 65
- Razred zaštite: II
- Utični spoj: Raspored pinova: 0093 - Utični spoj: 1 x 1/2"; Kodiranje: C
- Potrošnja struje [mA]:< 10
- Nulta točka temperaturnog koeficijenta:< ±0,2; (-25...80 °C)
- Raspon temperaturnog koeficijenta:< ±0,3; (-25...80 °C)
- Otpornost na preopterećenje: ne
- Dokaz obrnutog polariteta: br
- Watchdog integriran: da
- Materijali u dodiru s medijem: 1.4305 (nehrđajući čelik / 303); keramika; FKM
- Vrsta proizvoda
tlačni senzor
- Tip
PN4227
- Priključak
utični
- Izvedba
relativni tlak
- Izlazi
trijak
- Točnost
0.1 %
- Mjerno područje (Tlak) (min.)
0 kPa
- Mjerno područje (Tlak) (maks.)
100 kPa
- Mjerno područje (Tlak)
0 kPa do 100 kPa
- min. pogonski napon
90 V/AC
- Pogonski napon maks.
250 V/AC
- Pogonski napon
90 - 250 V/AC
- Pogonska struja
10 mA
- Vrsta kontakta
1 otvarač
1 zatvarač
- Tlak pucanja
3000 kPa
- Priključak za crijevo
1/4" NPT IG
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Težina
356.650 g
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321515 ifm Electronic tlačni senzor 1 St. PN4227 0 kPa do 100 kPa utični 1 otvarač, 1 zatvarač
Upute za rad i sigurnost
Upute za rad i sigurnost 3321515 ifm Electronic tlačni senzor 1 St. PN4227 0 kPa do 100 kPa utični 1 otvarač, 1 zatvarač
Opis
ifm PN4227 Elektronička tlačna sklopka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
