ifm Electronic tlačni senzor 1 St. PN2098 -1.25 kPa do 25 kPa M12 1 otvarač, 1 zatvarač, analogni

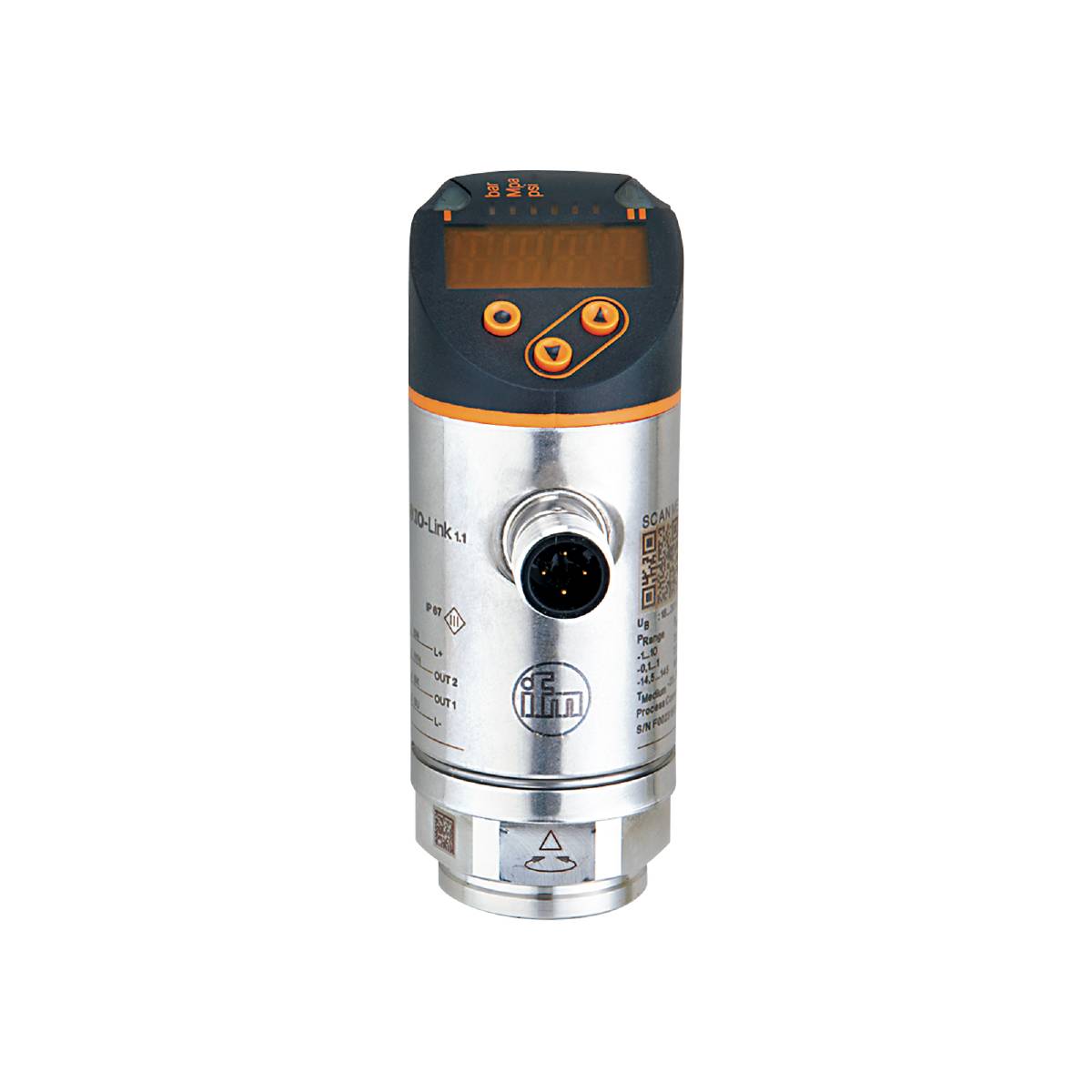

Senzor s digitalnim zaslonom i upravljačkim tipkama, cilindričnog oblika, izrađen od metala. Vidljiv je logotip marke i tehnički podaci.
Slika slična
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
nadtlak
Mjerno područje (Tlak) (maks.)
25 kPa
Pogonski napon maks.
30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,24.11.
Broj
Ukupno (849,00 € / komad)
849,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ifm Electronic tlačni senzor 1 St. PN2098 -1.25 kPa do 25 kPa M12 1 otvarač, 1 zatvarač, analogni

  • Dva preklopna izlaza, jedan programibilan kao IO-Link i jedan kao analogni izlaz
  • Crveno-zeleni izmjenični zaslon za jasno označavanje dobrih područja
  • Optimalno poravnanje zahvaljujući mogućnosti okretanja procesnog priključka
  • Dugoročna stabilnost zahvaljujući visokoj otpornosti na preopterećenje
  • Robustan dizajn za korištenje u teškim industrijskim okruženjima
  • Praktičan rad putem gumba ili parametriranje putem IO-Linka

Tehnički podaci

  • Analogni izlazni napon [V]: 0...10; (skalabilno 1:5)
  • Struja analognog izlaza [mA]: 4...20; (skalabilno 1:5)
  • Analogna krajnja točka [inH2O]: 15...100,4
  • Analogna krajnja točka [kPa]: 3,75...25
  • Analogna krajnja točka [mbar]: 37,5...250
  • Analogna krajnja točka [mmWS]: 385...2550
  • Analogna početna točka [inH2O]: -5...80,2
  • Analogna početna točka [kPa]: -1,25...20
  • Analogna početna točka [mbar]: -12,5...200
  • Analogna početna točka [mmWS]: -125...2040
  • Vrijeme odziva [ms]:< 1.5
  • Broj analognih izlaza: 1
  • Broj digitalnih izlaza: 2
  • Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
  • Zaslon: Jedinica za prikaz: 4 x LED, zelena (mbar, mmWS, kPa, inH2O); Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, crveno/zeleno 4 znamenke
  • IO-Link revizija: 1.1
  • Karakteristično odstupanje krivulje:< ±0,25 (BFSL) /< ± 0,5 (LS); (Prigušivanje 1:1; BFSL = najbolja ravna linija (postavka minimalne vrijednosti); LS = postavka granične točke)
  • Mjerni element: keramičko-kapacitivna ćelija za mjerenje tlaka
  • Raspon točnosti preklopne točke:< ±0,4; (Smanjivanje 1:1)
  • SDCI standard: IEC 61131-9
  • Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okoline-1 [°C]: -25...80
  • Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K; Smanjite 1:1)
  • Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
  • Primjena: za industrijsku uporabu
  • Verzija zaštite od kratkog spoja: na taktu
  • Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
  • Izlazni signal: sklopni signal; analogni signal; IO veza; (podesivo)
  • Potrebna master luka klasa: A; (ako PIN 2 nije povezan: B)
  • Vrijeme odgode pripravnosti [s]: 0,3
  • Posebnost: pozlaćeni kontakti
  • Radni napon [V]: 18...30 DC; (prema SEL/PEL)
  • Prigušenje analognog izlaza dAA [s]: 0...4
  • Procesna vrijednost prigušenja dAP [s]: 0...4
  • Trajna nosivost struje sklopnog izlaza DC [mA]: 250
  • Prisutan element leptira za gas: ne (može se naknadno ugraditi)
  • Vrsta tlaka: relativni tlak
  • Tlačna čvrstoća [inH2O]: 4000
  • Čvrstoća na pritisak [kPa]: 1000
  • Čvrstoća na pritisak [mbar]: 10000
  • Čvrstoća na pritisak [mmWS]: 102000
  • Direktiva o tlačnoj opremi: Dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
  • Podesivo vrijeme odgode dS, dr [s]: 0...50
  • Električna verzija: PNP/NPN
  • Ukupni izlazi: 2
  • Težina [g]: 237,500
  • Napomene o točnosti/odstupanju: Točnost preklopne točke, karakteristično odstupanje krivulje prema DNVGL:< ±1%
  • Odstupanje histereze:< ±0,1; (Smanjivanje 1:1)
  • U koracima od - Tvornička postavka / CMPT = 2 [inH2O]: 0,2
  • U koracima od - Tvornička postavka / CMPT = 2 [kPa]: 0,05
  • U koracima od - Tvornička postavka / CMPT = 2 [mbar]: 0,5
  • U koracima od - Tvornička postavka / CMPT = 2 [mmWS]: 5
  • U koracima od - Status_B Visoka razlučivost / CMPT = 3 [in H2O]: 0,1
  • U koracima od - Status_B Visoka razlučivost / CMPT = 3 [kPa]: 0,01
  • U koracima od - Status_B Visoka razlučivost / CMPT = 3 [mbar]: 0,1
  • U koracima od - Status_B Visoka razlučivost / CMPT = 3 [mmWS]: 1
  • IO-Link funkcije (acikličke) - Tvornička postavka / CMPT = 2: Označavanje specifično za aplikaciju
  • IO-Link funkcije (acikličke) - Status_B Visoka razlučivost / CMPT = 3: Označavanje specifično za aplikaciju
  • Tlak rezolucije IO-Link - Tvornička postavka / CMPT = 2 [mbar]: 0,1
  • Tlak rezolucije IO-Link - Status_B Visoka razlučivost / CMPT = 3 [mbar]: 0,1
  • Komunikacijsko sučelje: IO-Link
  • Zaštita od kratkog spoja: da
  • Temperatura skladištenja [°C]: -40...100
  • Dugoročna stabilnost:< ±0,05; (Smanjenje 1:1; na 6 mjeseci)
  • Maksimalno vrijeme porasta analognog izlaza [ms]: 3
  • Maksimalno opterećenje [Ω]: 500
  • Maks. pad napona sklopni izlaz DC [V]: 2
  • Mediji: tekući i plinoviti mediji
  • Temperatura medija [°C]: -25...80
  • Mjerni raspon [bar]: -0,0125...0,25
  • Raspon mjerenja [inH2O]: -5...100,4
  • Mjerni raspon [kPa]: -1,25...25
  • Mjerno područje [mbar]: -12,5...250
  • Mjerni raspon [mmWS]: -127...2549
  • Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [inH2O]: 0,6
  • Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [kPa]: 0,15
  • Min. razmak između SP i rP - Tvornička postavka / CMPT = 2 [mbar]: 1,5
  • Min. udaljenost između SP i rP - Tvornička postavka / CMPT = 2 [mmWS]: 15
  • Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [in H2O]: 0,5
  • Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [kPa]: 0,11
  • Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [mbar]: 1,100000000000001
  • Min. udaljenost između SP i rP - Status_B Visoka razlučivost / CMPT = 3 [mmWS]: 11
  • Min. tlak pucanja [inH2O]: 12000
  • Min. tlak pucanja [kPa]: 3000
  • Min. tlak pucanja [mbar]: 30000
  • Min. tlak pucanja [mmWS]: 306000
  • Min. ciklusi ispisa: 100 milijuna
  • Min. otpor izolacije [MΩ]: 100; (500 V DC)
  • Min. otpor opterećenja [Ω]: 2000
  • Min. vrijeme ciklusa procesa - Tvornička postavka / CMPT = 2 [ms]: 2.3
  • Min. vrijeme ciklusa procesa - Status_B Visoka razlučivost / CMPT = 3 [ms]: 3
  • MTTF: 145
  • Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; kašnjenje prebacivanja/niže brzine; prigušivanje; jedinica za prikaz; Strujni/naponski izlaz
  • Profil - Tvornička postavka / CMPT = 2: Pametni senzor: varijabla podataka procesa; Identifikacija uređaja, dijagnostika uređaja
  • Profil - Status_B Visoka razlučivost / CMPT = 3: Pametni senzor ED2: Digitalni mjerni senzor (0x000A), Identifikacija i dijagnoza (0x4000)
  • Procesni priključak: Navojni priključak G 1/4 unutarnji navoj (DIN EN ISO 1179-2)
  • Točka resetiranja rP - Tvornička postavka / CMPT = 2 [in H2O]: -4,8...100
  • Točka resetiranja rP - Tvornička postavka / CMPT = 2 [kPa]: -1,2...24,9
  • Reset točka rP - Tvornička postavka / CMPT = 2 [mbar]: -12...249
  • Točka resetiranja rP - Tvornička postavka / CMPT = 2 [mmWS]: -122...2539
  • Reset točka rP - Status_B Visoka razlučivost / CMPT = 3 [in H2O]: -4,8...100
  • Reset točka rP - Status_B Visoka razlučivost / CMPT = 3 [kPa]: -1,2...24,9
  • Reset točka rP - Status_B Visoka razlučivost / CMPT = 3 [mbar]: -12...249
  • Točka resetiranja rP - Status_B Visoka razlučivost / CMPT = 3 [mmWS]: -120...2540
  • Uklopna frekvencija DC [Hz]:< 500
  • Preklopna točka SP - Tvornička postavka / CMPT = 2 [inH2O]: -4,4...100,4
  • Preklopna točka SP - Tvornička postavka / CMPT = 2 [kPa]: -1,09...25
  • Preklopna točka SP - Tvornička postavka / CMPT = 2 [mbar]: -10,9...250
  • Preklopna točka SP - Tvornička postavka / CMPT = 2 [mmWS]: -112...2550
  • Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [inH2O]: -4,4...100,4
  • Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [kPa]: -1,1...25
  • Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [mbar]: -11...250
  • Preklopna točka SP - Status_B Visoka razlučivost / CMPT = 3 [mmWS]: -110...2550
  • Klasa zaštite: IP 65; IP67
  • Razred zaštite: III
  • SIO način rada: da
  • Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
  • Potrošnja struje [mA]:< 35
  • Nulta točka temperaturnog koeficijenta:< ±0,2; (-0...80 °C)
  • Raspon temperaturnog koeficijenta:< ±0,2; (-0...80 °C)
  • Otpornost na preopterećenje: da
  • Snaga vakuuma [mbar]: -1000
  • Zaštita od obrnutog polariteta: da
  • Watchdog integriran: da
  • Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); Al2O3 (keramika); FKM
Vrsta proizvoda

tlačni senzor

Tip

PN2098

Priključak

M12

Izvedba

nadtlak

Izlazi

PNP

NPN

Izlazni signal (min.)

4 mA

Izlazni signal (maks.)

20 mA

Sučelja

IO-Link

Mjerno područje (Tlak) (min.)

-1.25 kPa

Mjerno područje (Tlak) (maks.)

25 kPa

Mjerno područje (Tlak)

-1.25 kPa do 25 kPa

min. pogonski napon

18 V/DC

Pogonski napon maks.

30 V/DC

Pogonski napon

18 - 30 V/DC

Vrsta kontakta

1 otvarač

1 zatvarač

analogni

IP65

Priključak za crijevo

G1/4 IG

Min. temperatura

-25 °C

Maks. temperatura

80 °C

Težina

0.2220 kg

RoHS-konforno

Da

Sadržaj

1 St.

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3321423 ifm Electronic tlačni senzor 1 St. PN2098 -1.25 kPa do 25 kPa M12 1 otvarač, 1 zatvarač, analogni

Upute za rad i sigurnost

Upute za rad i sigurnost 3321423 ifm Electronic tlačni senzor 1 St. PN2098 -1.25 kPa do 25 kPa M12 1 otvarač, 1 zatvarač, analogni

Opis

ifm PN2098 Elektronički senzor tlaka

Ovaj tekst je strojno preveden.
