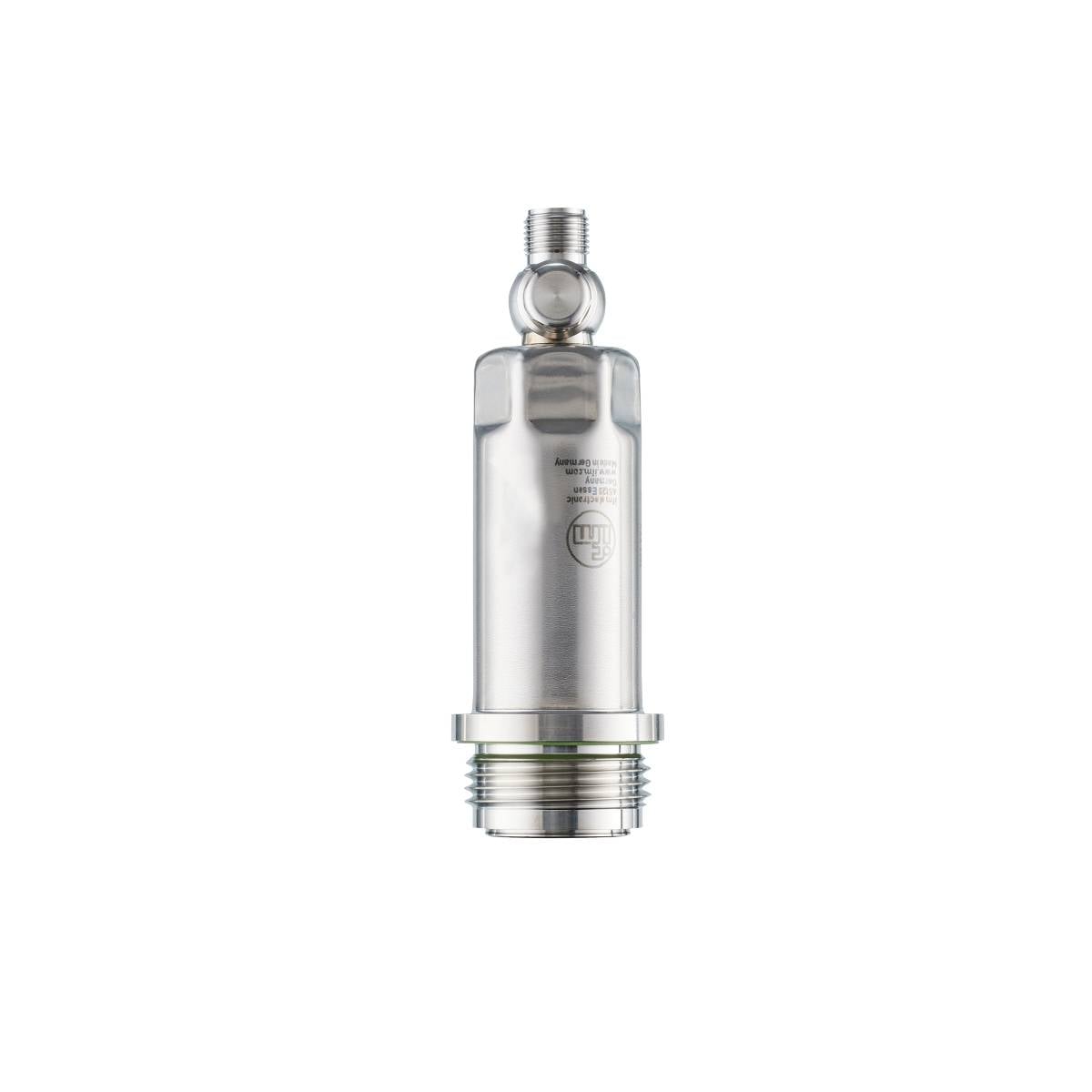

ifm Electronic tlačni senzor 1 St. PM1708 -1.25 kPa do 25 kPa M12 analogni
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
25 kPa
Pogonski napon maks.
30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (989,00 € / komad)
989,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PM1708 -1.25 kPa do 25 kPa M12 analogni
- Robusno kućište od nehrđajućeg čelika za upotrebu u industriji hrane i pića
- Higijenski dizajn s prednjom stranom u ravnini
- Otporan na visokotlačno čišćenje s agresivnim sredstvima za čišćenje
- Otpornost na visoke temperature i visoka klasa zaštite
- Precizan analogni izlaz i praktična komunikacija putem IO-Linka
Tehnički podaci
- Struja analognog izlaza [mA]: 4...20; (skalabilno)
- Analogna krajnja točka [kPa]: 3,75...25
- Analogna krajnja točka [mbar]: 37,5...250
- Analogna krajnja točka [psi]: 0,544...3,626
- Analogna početna točka [kPa]: -1,25...20
- Analogna početna točka [mbar]: -12,5...200
- Analogna početna točka [psi]: -0,182...2,9
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1; (IO-veza)
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Čvrstoća na pritisak [psi]: 84
- IO-Link revizija: 1.1
- Karakteristično odstupanje krivulje:< ±0,2; (Linearnost uključujući histerezu i ponovljivost, postavljanje granične točke prema DIN EN IEC 62828-1)
- Postotni raspon odstupanja linearnosti:< ±0,15; (Smanjivanje 1:1)
- Mjerni element: keramičko-kapacitivna ćelija za mjerenje tlaka
- Princip mjerenja razine: hidrostatski
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K; Smanjite 1:1)
- Moment pritezanja [Nm]: 35
- Primjena: Prednji dio u ravnini za industriju hrane i pića
- Izlazni signal: analogni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti - 2_žice [s]: 1
- Vrijeme odgode spremnosti - 3_žice [s]: 0,5
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC
- Prigušenje analognog izlaza dAA [s]: 0...4
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [kPa]: 600
- Čvrstoća na pritisak [mbar]: 6000
- Ukupni izlazi: 2
- Težina [g]: 273,450
- Napomene o točnosti/odstupanju: za dodatne informacije pogledajte odjeljak Dijagrami i krivulje
- Odstupanje histereze:< ±0,15; (Smanjivanje 1:1)
- U koracima od [kPa]: 0,01
- U koracima od [mbar]: 0,1
- U koracima od [psi]: 0,002
- IO-Link funkcije (aciklički): Označavanje specifično za aplikaciju; unutarnja temperatura
- Tlak rezolucije IO-Link [mbar]: 0,05
- Komunikacijsko sučelje: IO-Link
- Otpornost na kratki spoj: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,1; (Smanjenje 1:1; godišnje)
- MAWP za primjene prema CRN [bar]: 10
- Maksimalno opterećenje [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Mediji: pastozni i čvrsti mediji; Tekući i plinoviti mediji
- Temperatura medija [°C]: -25...150
- Mjerni raspon [bar]: -0,0125...0,25
- Mjerni raspon [kPa]: -1,25...25
- Mjerno područje [mbar]: -12,5...250
- Mjerni raspon [psi]: -0,182...3,626
- Min. tlak pucanja [kPa]: 3000
- Min. tlak pucanja [mbar]: 30000
- Min. tlak pucanja [psi]: 435
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 VDC)
- Min. vrijeme ciklusa procesa [ms]: 3.2
- MTTF: 323
- Profili: Digitalni mjerni senzor (0x000A), Identifikacija i dijagnoza (0x4000)
- Procesni priključak: Navojni priključak G 1 vanjski navoj Aseptoflex Vario
- Analogni procesni podaci: 3
- Binarni procesni podaci: 0
- Klasa zaštite: IP 67; IP68; IP69K
- Razred zaštite: III
- SIO način rada: br
- Vrijeme odgovora na korak analognog izlaza - 2_wire [ms]: 30
- Vrijeme odgovora na korak analognog izlaza - 3_žice [ms]: 7
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje - 2_wire [mA]: 3,5...21,5
- Potrošnja struje - 3_vodiča [mA]:< 45
- Praćenje temperature: ne
- Bez mrtvog prostora: da
- Otpornost na preopterećenje: da
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u kontaktu s medijem: Keramika (99,9% Al2O3); 1.4435 (nehrđajući čelik / 316L); Površinska obrada: Ra< 0,4 / Rz 4; PTFE
- Vrsta proizvoda
tlačni senzor
- Tip
PM1708
- Priključak
M12
- Izvedba
relativni tlak
- Vrijeme odziva
30 ms
- Izlazi
analogna struja
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
IO-Link
- Točnost
0.2 %
- Mjerno područje (Tlak) (min.)
-1.25 kPa
- Mjerno područje (Tlak) (maks.)
25 kPa
- Mjerno područje (Tlak)
-1.25 kPa do 25 kPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Vrsta kontakta
analogni
- Tlak pucanja
3000 kPa
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Težina
273.450 g
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321545 ifm Electronic tlačni senzor 1 St. PM1708 -1.25 kPa do 25 kPa M12 analogni
Upute za rad i sigurnost
Upute za rad i sigurnost 3321545 ifm Electronic tlačni senzor 1 St. PM1708 -1.25 kPa do 25 kPa M12 analogni
Opis
ifm PM1708 Elektronički senzor tlaka
