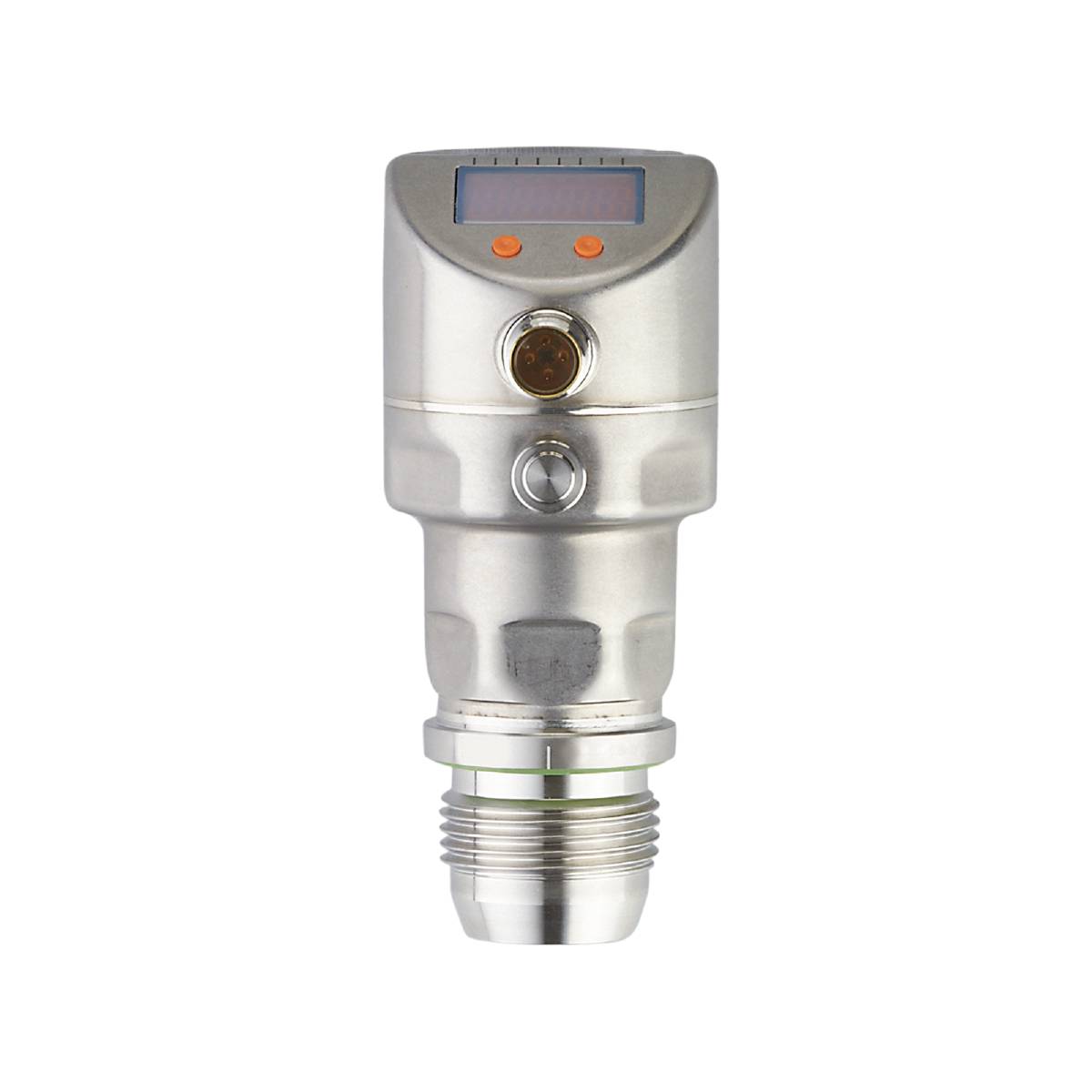

Slika slična
ifm Electronic tlačni senzor 1 St. PI2602 -0.1 MPa do 10 MPa M12 1 otvarač, 1 zatvarač, analogni Single
Vrsta ambalaže
Single
Vrsta proizvoda
tlačni senzor
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
10 MPa
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.319,00 € / komad)
1.319,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačni senzor 1 St. PI2602 -0.1 MPa do 10 MPa M12 1 otvarač, 1 zatvarač, analogni Single
- Robusno kućište od nehrđajućeg čelika za upotrebu u industriji hrane i pića
- Higijenski dizajn s prednjim ispiranjem
- Otporan na visokotlačno čišćenje s agresivnim sredstvima za čišćenje
- Otpornost na visoke temperature i visoka klasa zaštite
- Programabilni analogni i prekidački izlaz
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Analogna izlazna struja [mA]: 4...20, preokretna; (skalabilno)
- Analogna krajnja točka [bar]: 24...100
- Analogna krajnja točka [MPa]: 2,4...10
- Analogna krajnja točka [psi]: 348...1450
- Analogna početna točka [bar]: -1...75
- Analogna početna točka [MPa]: -0,1...7,5
- Analogna početna točka [psi]: -15...1088
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
- Zaslon: Zaslon: LED, zelena; Preklopni status: LED, žuta; Prikaz funkcija: alfanumerički zaslon, 4 znamenke; Mjerne vrijednosti: alfanumerički zaslon, 4 znamenke
- Prikazna jedinica: traka; MPa; psi; % raspona
- Čvrstoća na pritisak [MPa]: 20
- Čvrstoća na pritisak [psi]: 2900
- U koracima od [MPa]: 0,01
- IO-Link revizija: 1.0
- Karakteristično odstupanje krivulje:< ±0,5; (Smanjenje 1:1, linearnost, uključujući histerezu i ponovljivost, postavka granične točke prema DIN EN IEC 62828-1)
- Postotni raspon odstupanja linearnosti:< ±0,15; (Smanjivanje 1:1)
- Mjerno područje [MPa]: -0,1...10
- Min. tlak pucanja [MPa]: 65
- Reset točka rP [MPa]: -0,1...9,98
- Preklopna točka SP [MPa]: -0,08...10
- Raspon točnosti preklopne točke:< ±0,5; (Smanjivanje 1:1)
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -25...80
- Raspon postotka ponovljivosti:< ±0,1; (tijekom temperaturnih fluktuacija< 10K; Smanjite 1:1)
- Primjena: Prednji dio u ravnini za industriju hrane i pića
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza; (podesivo)
- Može se koristiti u ograničenoj mjeri za: Upotrebu u plinovitim medijima pod tlakom> 25 bara samo na upit
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti - 2_žice [s]: 1
- Vrijeme odgode spremnosti - 3_žice [s]: 0,5
- Posebnost: pozlaćeni kontakti
- Radni napon - 2_wire [V]: 20...32 DC
- Radni napon - 3_wire [V]: 18...32 DC
- Prigušenje analognog izlaza dAA [s]: 0,01...99,99
- Procesna vrijednost prigušenja dAP [s]: 0...30
- Trajna nosivost struje sklopnog izlaza DC - 3_wire [mA]: 250
- Vrsta tlaka: relativni tlak; vakuum
- Čvrstoća na pritisak [bar]: 200
- Električna verzija: PNP/NPN
- Ukupni izlazi: 2
- Težina [g]: 374.000
- Odstupanje histereze:< ±0,15; (Smanjivanje 1:1)
- U koracima od [bar]: 0,1
- U koracima od [psi]: 1
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,1; (Smanjenje 1:1; godišnje)
- Maks. opterećenje - 2_provodnika [Ω]: 300
- Maks. opterećenje - 3_žice [Ω]: (Ub - 10 V) / 20 mA
- Maks. pad napona sklopni izlaz DC - 3_wire [V]: 2
- Mediji: pastozni i čvrsti mediji; Tekući i plinoviti mediji
- Temperatura medija [°C]: -25...125; (145 max. 1h)
- Mjerno područje [bar]: -1...100
- Mjerni raspon [psi]: -15...1450
- Min. vrijeme odziva prekidački izlaz dAP - 3_wire [ms]: 3
- Min. tlak pucanja [bar]: 650
- Min. tlak pucanja [psi]: 9425
- Min. ciklusi ispisa: 100 milijuna
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- Min. vrijeme ciklusa procesa [ms]: 2.3
- MTTF: 154
- Profili: nema profila
- Procesni priključak: Navojni priključak G 1 brtveni konus vanjskog navoja
- Analogni procesni podaci: 1
- Binarni procesni podaci: 2
- Točka preklopa rP [bar]: -1...99,8
- Reset točka rP [psi]: -15...1448
- Preklopna frekvencija DC - 3_wire [Hz]: 125
- Uklopna točka SP [bar]: -0,8...100
- Preklopna točka SP [psi]: -12...1450
- Klasa zaštite: IP 67; IP68; IP69K
- Razred zaštite: III
- SIO način rada: da
- Vrijeme odgovora na korak analognog izlaza - 2_wire [ms]: 45
- Vrijeme odgovora na korak analognog izlaza - 3_žice [ms]: 7
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje - 2_wire [mA]: 3.6...21
- Potrošnja struje - 3_wire [mA]:< 45
- Nulta točka temperaturnog koeficijenta:< ±0,2; (0...70 °C)
- Raspon temperaturnog koeficijenta:< ±0,2; (0...70 °C)
- Bez mrtvog prostora: da
- Otpornost na preopterećenje: da
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Watchdog integriran: da
- Materijali u kontaktu s medijem: Keramika (99,9% Al2O3); 1.4435 (nehrđajući čelik / 316L); Površinska obrada: Ra< 0,4 / Rz 4; PTFE
- Vrsta ambalaže
Single
- Vrsta proizvoda
tlačni senzor
- Tip
PI2602
- Priključak
M12
- Izvedba
relativni tlak
- Vrijeme odziva
3 ms
- Izlazi
PNP
NPN
- Izlazni signal (min.)
4 mA
- Izlazni signal (maks.)
20 mA
- Sučelja
IO-Link
- Mjerno područje (Tlak) (min.)
-0.1 MPa
- Mjerno područje (Tlak) (maks.)
10 MPa
- Mjerno područje (Tlak)
-0.1 MPa do 10 MPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
32 V/DC
- Pogonski napon
18 - 32 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
analogni
- Min. temperatura
-25 °C
- Maks. temperatura
80 °C
- Težina
374.000 g
- RoHS-konforno
Da
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321705 ifm Electronic tlačni senzor 1 St. PI2602 -0.1 MPa do 10 MPa M12 1 otvarač, 1 zatvarač, analogni Single
Upute za rad i sigurnost
Upute za rad i sigurnost 3321705 ifm Electronic tlačni senzor 1 St. PI2602 -0.1 MPa do 10 MPa M12 1 otvarač, 1 zatvarač, analogni Single
Opis
ifm PI2602 Elektronički senzor tlaka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
