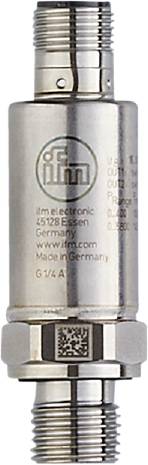

Slika slična
ifm Electronic tlačna sklopka 1 St. PV8002 0 MPa do 10 MPa M12 1 otvarač, 1 zatvarač
Vrsta proizvoda
tlačna sklopka
Priključak
M12
Izvedba
relativni tlak
Mjerno područje (Tlak) (maks.)
10 MPa
Pogonski napon maks.
30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (305,00 € / komad)
305,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic tlačna sklopka 1 St. PV8002 0 MPa do 10 MPa M12 1 otvarač, 1 zatvarač
- Kompaktan dizajn za korištenje u ograničenim prostorima za ugradnju
- Vrlo visoka otpornost na nadtlak i vakuum
- Robusno kućište od nehrđajućeg čelika s visokom otpornošću na udarce i vibracije
- Dva programabilna sklopna izlaza, od kojih jedan ima IO-Link komunikacijsko sučelje
- Integrirano mjerenje temperature putem IO-Linka
- Pogodna komunikacija i parametrizacija putem IO-Linka
Tehnički podaci
- Dinamika odziva T05 / T09 - nadzor temperature [s]:< 80 /< 210 (pod ifm referentnim uvjetima)
- Vrijeme odziva [ms]:< 3
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2
- Čvrstoća na pritisak [MPa]: 25
- Čvrstoća na pritisak [psi]: 3625
- U koracima od [MPa]: 0,001
- IO-Link revizija: 1.1
- Karakteristično odstupanje krivulje:< ±0,5; (Linearnost uključujući histerezu i ponovljivost, postavljanje granične točke prema DIN EN IEC 62828-1)
- Postotni raspon odstupanja linearnosti:< ± 0,1 (BFSL) /< ±0,2 (LS)
- Mjerni raspon [MPa]: 0...10
- Mjerni element: metalna tankoslojna ćelija
- Min. tlak pucanja [MPa]: 100
- Reset točka rP [MPa]: 0,051...9,951
- Preklopna točka SP [MPa]: 0,1...10
- Raspon točnosti preklopne točke:< ± 0,5 (prema DIN EN 61298-2)
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -40...90
- Raspon postotka ponovljivosti:< ±0,05; (tijekom temperaturnih fluktuacija< 10K)
- Moment pritezanja [Nm]: 25...35; (preporučeni zakretni moment; ovisi o podmazivanju, brtvi i opterećenju pritiskom)
- Primjena: za industrijsku uporabu
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 0.3
- Radni napon [V]: 18...30 DC
- Trajna nosivost struje sklopnog izlaza DC [mA]: 100
- Brtveni procesni priključak: FKM (DIN EN ISO 1179-2)
- Element gasa prisutan: da
- Vrsta tlaka: relativni tlak
- Čvrstoća na pritisak [bar]: 250
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Električna verzija: PNP/NPN
- Točnost - nadzor temperature [K]: ± 2 + (0,1 x (temperatura okoline - srednja temperatura))
- Ukupni izlazi: 2
- Težina [g]: 56,800
- Napomene o točnosti/odstupanju - Praćenje temperature: Raspon temperature -10 do 80 °C
- Odstupanje histereze:< ±0,2
- U koracima od [bar]: 0,01
- U koracima od [psi]: 1
- U koracima od - Praćenje temperature [°C]: 0,1
- U koracima od - Praćenje temperature [°F]: 0,1
- IO-Link funkcije (aciklički): Označavanje specifično za aplikaciju; unutarnja temperatura; brojač radnih sati; brojač sklopnih ciklusa; brojač vršnog pritiska; Brojač vršnih temperatura
- Tlak rezolucije IO-Link [bar]: 0,05
- Tlak rezolucije IO-Link [MPa]: 0,005
- Temperatura rezolucije IO-Link [K]: 0,2
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -40...100
- Dugoročna stabilnost:< ±0,1; (na 6 mjeseci)
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: tekući i plinoviti mediji
- Temperatura medija [°C]: -40...90
- Mjerno područje [bar]: 0...100
- Mjerni raspon [psi]: 0...1450
- Mjerno područje - nadzor temperature [°C]: -40...90
- Raspon mjerenja - nadzor temperature [°F]: -40...194
- Min. tlak pucanja [bar]: 1000
- Min. tlak pucanja [psi]: 14500
- Min. ciklusi ispisa: 60 milijuna; (pri 1,2 puta nominalnom tlaku)
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- Min. vrijeme ciklusa procesa [ms]: 4,5
- MTTF: 668
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; kašnjenje prebacivanja/niže brzine; prigušivanje
- Profil: Identifikacija i dijagnoza (0x4000), Kanal podataka mjerenja (0x800A)
- Procesni priključak: Navojni priključak G 1/4 vanjski navoj (DIN EN ISO 1179-2); Unutarnji navoj: M5
- Analogni procesni podaci: 5
- Binarni procesni podaci: 2
- Točka preklopa rP [bar]: 0,51...99,51
- Točka preklopa rP [psi]: 7...1443
- Točka povratnog uključivanja rP - nadzor temperature [°C]: -40...88
- Točka preklopa rP - nadzor temperature [°F]: -40...190,4
- Uklopna frekvencija DC [Hz]:< 130
- Uklopna točka SP [bar]: 1...100
- Preklopna točka SP [psi]: 15...1450
- Uklopna točka SP - nadzor temperature [°C]: -38...90
- Uklopna točka SP - nadzor temperature [°F]: -36,4...194
- Klasa zaštite: IP 67; IP69K
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A
- Potrošnja struje [mA]:< 15
- Nulta točka temperaturnog koeficijenta:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Raspon temperaturnog koeficijenta:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Otpornost na preopterećenje: da
- Snaga vakuuma [mbar]: -1000
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4305 (nehrđajući čelik / 303); 1.4542 (nehrđajući čelik / 17-4 PH / 630)
- Vrsta proizvoda
tlačna sklopka
- Tip
PV8002
- Priključak
M12
- Izvedba
relativni tlak
- Izlazi
PNP
NPN
- Sučelja
IO-Link
- Rezolucija
0.05 bar
- Mjerno područje (Tlak) (min.)
0 MPa
- Mjerno područje (Tlak) (maks.)
10 MPa
- Mjerno područje (Tlak)
0 MPa do 10 MPa
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Vrsta kontakta
1 otvarač
1 zatvarač
- Tlak pucanja
1000 bar
- Priključak za crijevo
G1/4 AG
M5 IG
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Težina
56.800 g
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3320109 ifm Electronic tlačna sklopka 1 St. PV8002 0 MPa do 10 MPa M12 1 otvarač, 1 zatvarač
Upute za rad i sigurnost
Upute za rad i sigurnost 3320109 ifm Electronic tlačna sklopka 1 St. PV8002 0 MPa do 10 MPa M12 1 otvarač, 1 zatvarač
Opis
ifm PV8002 Elektronička tlačna sklopka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
