ifm Electronic senzor nagiba JN2200 JN2200 Mjerno podučje: -180 - +180 ° IO-Link M12 1 zatvarač, 1 otvarač, analogni

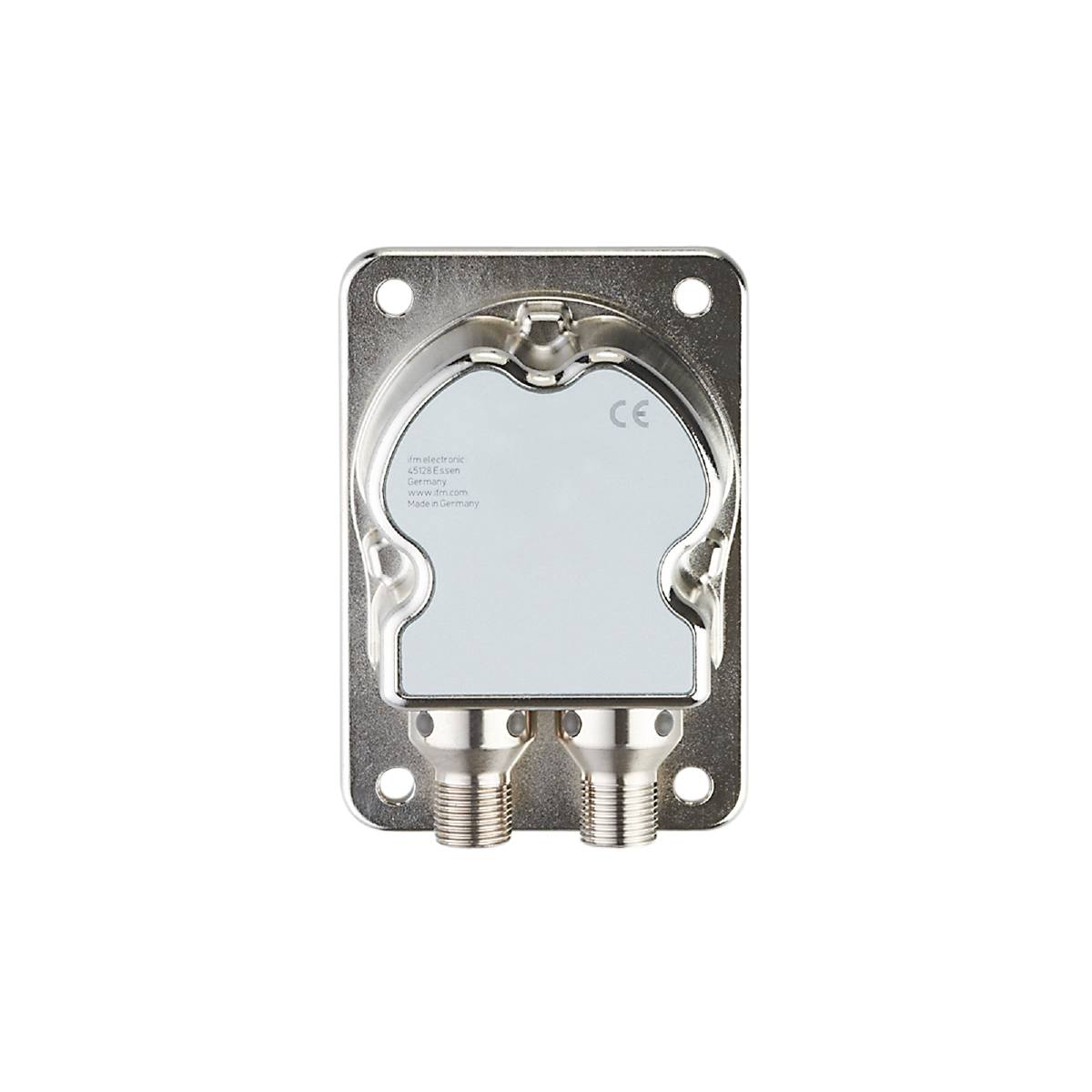

Metalni senzor pravokutnog oblika, s dvije priključne utičnice na dnu. Uređaj za otkrivanje fizikalnih ili elektrijskih signala.
Slika slična
Vrsta proizvoda
senzor nagiba
Pogonski napon maks.
30 V/DC
Mjerno područje (maks.)
+180 °
Izlazi
PNP
NPN
Priključak
M12
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava uto,24.11.
Broj
Ukupno (725,00 € / komad)
725,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ifm Electronic senzor nagiba JN2200 JN2200 Mjerno podučje: -180 - +180 ° IO-Link M12 1 zatvarač, 1 otvarač, analogni

  • Precizno mjerenje kutova nagiba u smjeru X i Y
  • Visoka točnost mjerenja u cijelom kutnom rasponu u dvije osi
  • S dva programabilna sklopna izlaza, dva skalabilna analogna izlaza i IO-Link
  • Kompaktno i robusno kućište
  • Visoka klasa zaštite za zahtjeve oštrih industrijskih okruženja

Tehnički podaci

  • Dimenzije [mm]: 90 x 62 x 33,2
  • Analogni izlazni napon [V]: 2...10; (u slučaju greške: 1)
  • Struja analognog izlaza [mA]: 4...20; (u slučaju greške: 2)
  • Broj analognih izlaza: 2
  • Broj digitalnih izlaza: 2
  • Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 2
  • Broj mjernih osi - mjerenje vibracija: X/Y/Z parametar
  • Broj mjernih osi - mjerenje nagiba: 2
  • Zaslon: Rad: 1 x LED, zelena; Preklopna točka: 1 x LED, žuta
  • Razlučivost-nagib [°]: 0,05
  • Princip rada nagib: statički
  • Točnost nagiba [°]: ≤ ± 0,5; (Apsolutno)
  • Nagib histereze [°]: ≤ ± 0,05
  • IO-Link revizija: 1.1
  • Dijagnoza principa mjerenja: MEMS kapacitivni
  • SDCI standard: IEC 61131-9 CDV
  • Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
  • Temperatura okoline-1 [°C]: -40...85
  • Primjena: Visoko precizno mjerenje nagiba u 2 osi za mobilne i industrijske primjene
  • Izlazna funkcija: normalno otvoren / normalno zatvoren; (programabilno)
  • Izlazni signal: analogni signal; Preklopni signal
  • Potrebna master port klasa: A
  • Vrijeme odgode pripravnosti [s]: 300; (Vrijeme zagrijavanja; Maks. vrijeme inicijalizacije: 1000 m)
  • Radni napon [V]: 9,2...30 DC; (Izlazni napon: 12...30 DC; IO-Link: 18...30 DC)
  • Trajna nosivost struje sklopnog izlaza DC [mA]: 125; (125 (85°C); 200 (60°C); 250 (40°C))
  • Položaj ugradnje: horizontalno
  • Električna verzija: PNP/NPN
  • Frekvencijski raspon - mjerenje vibracija [Hz]: 0,1...400
  • Preciznost analognog izlaza [%]: ≤ 1
  • Ukupno izlaza: 4
  • Težina [g]: 410.000
  • Granična frekvencija - mjerenje nagiba [Hz]: 0,5...10; (parametriranje)
  • Komunikacijsko sučelje: IO-Link
  • Zaštita od kratkog spoja: da
  • Temperatura skladištenja [°C]: -40...85
  • Maks. opterećenje [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
  • Maks. pad napona sklopni izlaz DC [V]: 2,5
  • Maksimalna potrošnja struje [mA]: 330; (9,2 V DC; -40°C)
  • Mjerni raspon vibracija - mjerenje vibracija [g]: 16; (± 2; ± 4; ±8 parametrirajuće)
  • Mjerni raspon oscilacija - mjerenje vibracija [mm/s]: 3200
  • Min. otpor opterećenja [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
  • Min. vrijeme ciklusa procesa [ms]: 5
  • MTTF: 176
  • Norma: U skladu s ECE R 10, Rev. 5; ISO 7637-3:2007-07
  • Mogućnosti parametriranja: Kut (X/Y) / Vibracija (Veff/aPeak); histereza / prozor; sklopne točke; prebacivanje logike; signalizacija greške; samotestiranje; Strujni/naponski izlaz
  • Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
  • Analogni procesni podaci: 2
  • Binarni procesni podaci: 2
  • Klasa zaštite: IP 65; IP67; IP68; IP69K
  • Razred zaštite: III
  • SIO način rada: da
  • Utični spoj: 1. digitalni - Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A / 2. analogno - Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A
  • Potrošnja struje [mA]: 90; (24V DC, 25°C)
  • Temperaturni koeficijent [1/K]: ≤ ± 0,02°
  • Otpornost na preopterećenje: da
  • Dokaz obrnutog polariteta: da
  • Zaštita od obrnutog polariteta: da
  • Ponovljivost [°]: ≤ ± 0,1
  • Raspon kuta - mjerenje nagiba [°]: ± 180
Vrsta proizvoda

senzor nagiba

Tip

JN2200

min. pogonski napon

9.2 V/DC

Pogonski napon maks.

30 V/DC

Pogonski napon

9.2 - 30 V/DC

Pogonska struja

90 mA

Vrsta kontakta

1 zatvarač

1 otvarač

analogni

Mjerno područje (min.)

-180°

Mjerno područje (maks.)

+180°

Mjerno podučje

-180 - +180 °

Rezolucija

0.05°

Broj osi

2

Izlazi

PNP

NPN

Izlazni signal (min.)

2 V

Izlazni signal (maks.)

10 V

Preciznost mjerenja ±

0.5°

Priključak

M12

Određene značajke

LED zaslon

Sučelja

IO-Link

Min. temperatura

-40 °C

Maks. temperatura

85 °C

Dužina

90 mm

Širina

62 mm

Visina

33.2 mm

RoHS-konforno

Da

Sadržaj

1 St.

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3321321 ifm Electronic senzor nagiba JN2200 JN2200 Mjerno podučje: -180 - +180 ° IO-Link M12 1 zatvarač, 1 otvarač, analogni

Upute za rad i sigurnost

Upute za rad i sigurnost 3321321 ifm Electronic senzor nagiba JN2200 JN2200 Mjerno podučje: -180 - +180 ° IO-Link M12 1 zatvarač, 1 otvarač, analogni

Opis

ifm JN2200 senzor nagiba
