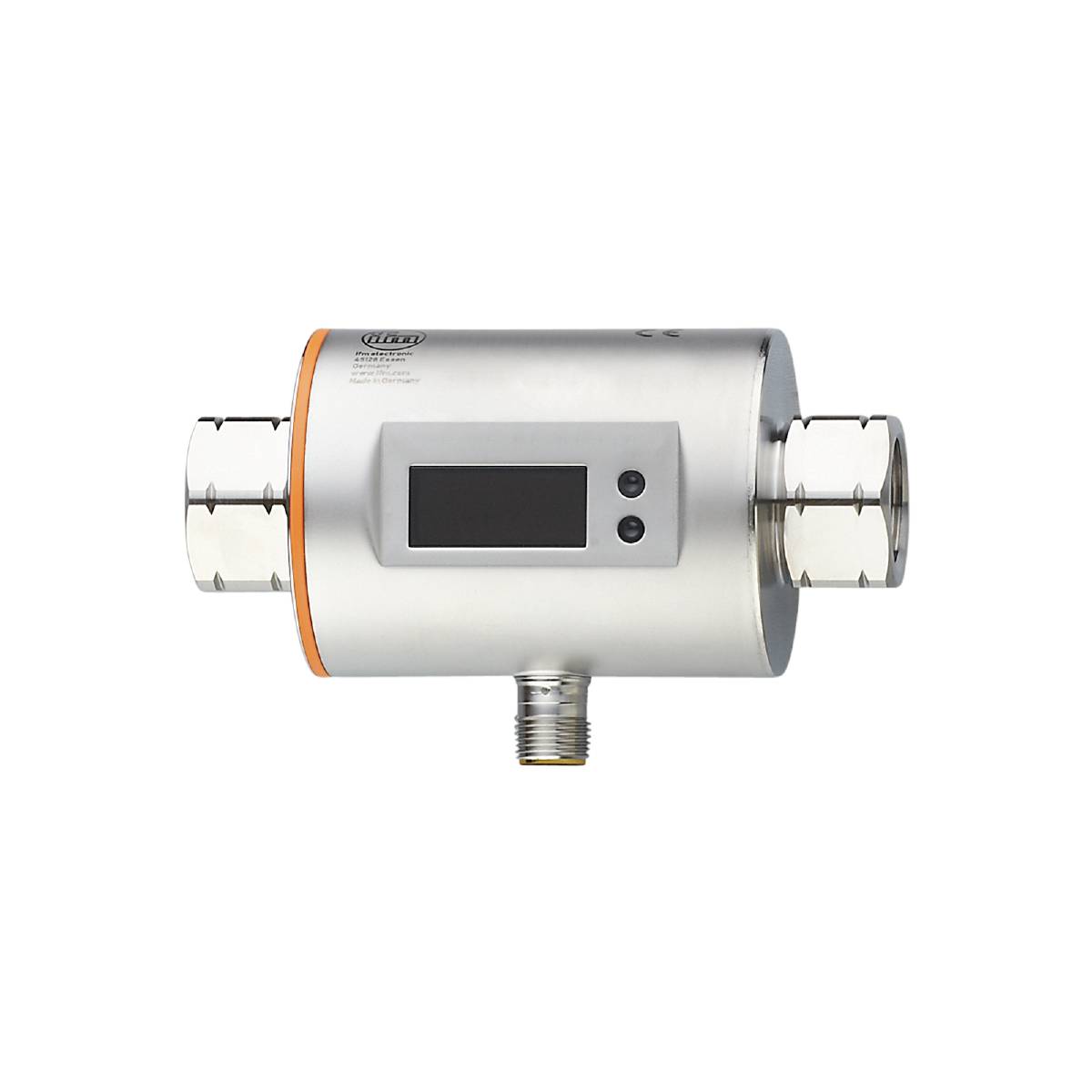

Slika slična
ifm Electronic magnetski induktivni senzor protoka SM6400 SM6400 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Vrsta proizvoda
magnetski induktivni senzor protoka
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
SM6400
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (955,00 € / komad)
955,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic magnetski induktivni senzor protoka SM6400 SM6400 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Precizno mjerenje protoka, potrošnje i temperature medija
- Visoka točnost, ponovljivost i dinamika mjerenja
- S prekidačkim, analognim i impulsnim izlazom
- Lako čitljiv 4-znamenkasti LED zaslon
- Praktično upravljanje putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Analogni izlazni napon [V]: 0...10; (skalabilno)
- Struja analognog izlaza [mA]: 4...20; (skalabilno)
- Analogna krajnja točka - nadzor temperature [°C]: 0...80
- Analogna krajnja točka AEP [l/min]: 5...25
- Analogna krajnja točka AEP [m³/h]: 0,3...1,5
- Analogna početna točka - nadzor temperature [°C]: -20...60
- Analogna početna točka ASP [l/min]: 0...20
- Analogna početna točka ASP [m³/h]: 0...1.2
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 1 l/min)
- Vrijeme odziva - nadzor protoka [s]: 0,15; (dAP = 0, T19)
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 6 x LED, zelena (l/min, m³/h, l, m³, 10³, °C); Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
- Raspon prikaza [l/min]: -30...30
- Raspon prikaza [m³/h]: -1,8...1,8
- Čvrstoća na pritisak [MPa]: 1,6
- Duljina impulsa - nadzor protoka [s]: 0,01...2
- IO-Link revizija: 1.1
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: -10...60
- Primjena: funkcija totalizatora; za industrijsku upotrebu
- Razlučivost [l/min]: 0,02
- Razlučivost [m³/h]: 0,002
- Razlučivost - praćenje temperature [°C]: 0,2
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; pulsni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]: 5
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL)
- Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...5
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Čvrstoća na pritisak [bar]: 16
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Ulazi: reset brojača
- Podesivo vrijeme odgode dS, dr - nadzor protoka [s]: 0...50
- Električna verzija: PNP/NPN
- Točnost - nadzor temperature [K]: ± 2,5 (Q> 1 l/min)
- Točnost (u mjernom području) - praćenje protoka: ± (0,8% MW + 0,5% MW)
- Ukupni izlazi: 2
- Težina [g]: 580,500
- Pulsni izlaz: brojač protoka
- Pulsna vrijednost - praćenje protoka: 0,00001...30,000 m³
- U koracima od - Praćenje temperature [°C]: 0,2
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -25...80
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: Vodljivi tekući mediji; Voda; mediji na bazi vode
- Temperatura medija [°C]: -10...70
- Mjerno područje [l/min]: 0,1...25
- Mjerni raspon [m³/h]: 0,005...1,5
- Mjerno područje - nadzor temperature [°C]: -20...80
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 5
- MTTF: 145
- Mogućnosti parametriranja: praćenje protoka; brojač količine; brojač pozivnih brojeva; praćenje temperature; histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; Izlaz struje/napona/impulsa; vrijeme premošćivanja pokretanja; Zaslon se može isključiti; Prikazna jedinica
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Procesni priključak: navojni priključak Rc 1/2 unutarnji navoj DN15
- Analogni procesni podaci: 3
- Binarni procesni podaci: 2
- Točka preklopa rP [l/min]: 0,1...24,9
- Točka preklopa rP [m³/h]: 0,005...1,495
- Točka preklopa rP - nadzor temperature [°C]: -19,6...79,6
- Uklopna točka SP [l/min]: 0,25...25
- Uklopna točka SP [m³/h]: 0,015...1,5
- Uklopna točka SP - nadzor temperature [°C]: -19,2...80
- Povećanje [l/min]: 0,02
- Veličina koraka [m³/h]: 0,002
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]: 95; (24V)
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); PEEK; FKM
- Ponovljivost - praćenje protoka: ± 0,2% MEW
- Vrsta proizvoda
magnetski induktivni senzor protoka
- Tip
SM6400
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Određene značajke
LED zaslon
- Priključak
M12
- Vrijeme odziva
0.15 s
- Izlazi
PNP
NPN
- Materijal
PEEK
- Svojstvo materijala
nehrđajući
- Brtveni material
FKM
- Materijal kućišta
nehrđajući čelik
- Min. temperatura medija
-10 °C
- Maks. temperatura medija
70 °C
- Radni tlak (maks
16 bar
- Preciznost mjerenja ±
2.5°
- Težina
580.500 g
- Min. temperatura okoline
-10 °C
- Maks. temperatura okoline
60 °C
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321664 ifm Electronic magnetski induktivni senzor protoka SM6400 SM6400 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321664 ifm Electronic magnetski induktivni senzor protoka SM6400 SM6400 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm SM6400 magnetoinduktivni senzor protoka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
