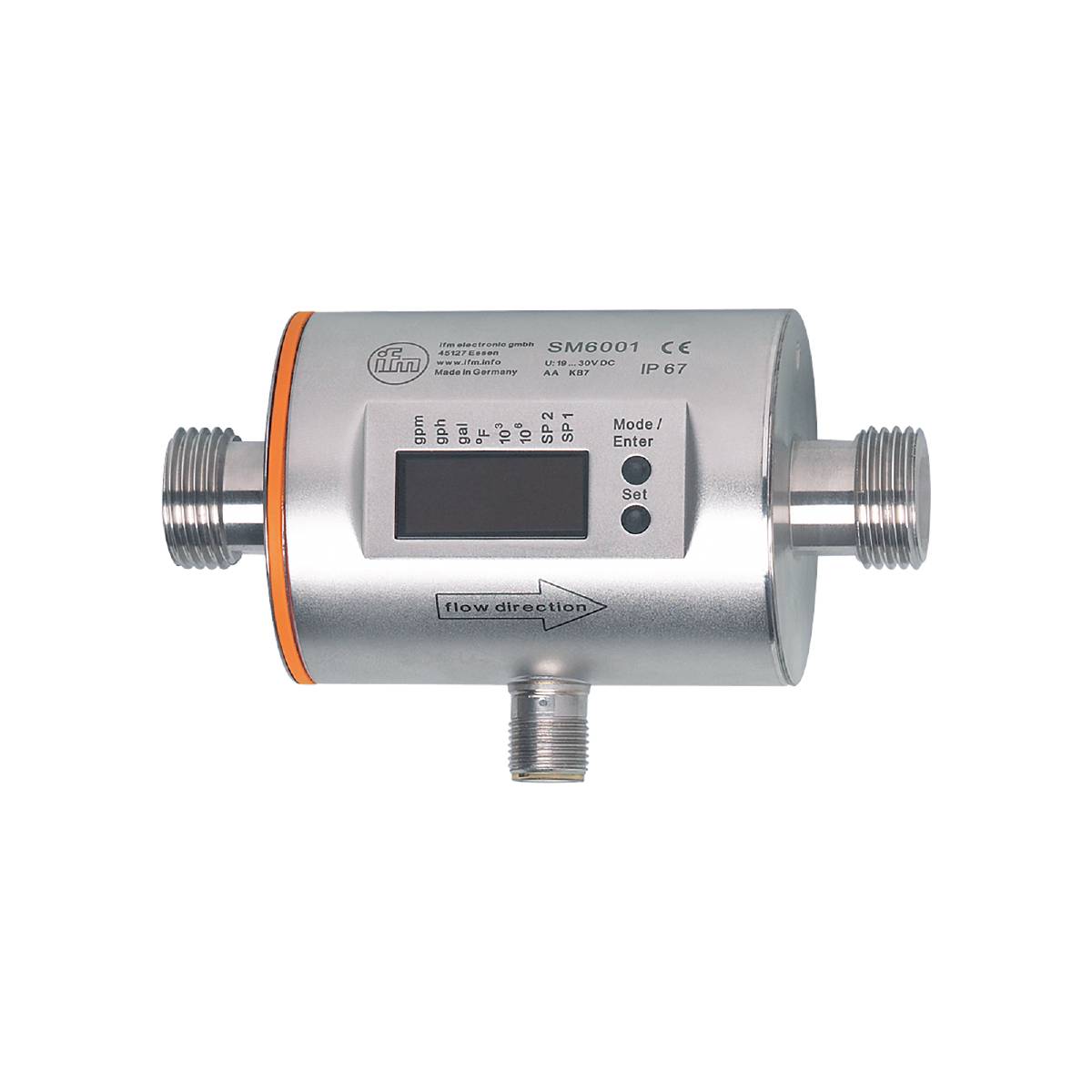

Slika slična
ifm Electronic magnetski induktivni senzor protoka SM6001 SM6001 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Vrsta proizvoda
magnetski induktivni senzor protoka
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Tip
SM6001
Pogonski napon
18 - 30 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (955,00 € / komad)
955,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic magnetski induktivni senzor protoka SM6001 SM6001 Pogonski napon (područje): 18 - 30 V/DC 1 St.
- Precizno mjerenje protoka, potrošnje i temperature medija
- Visoka točnost, ponovljivost i dinamika mjerenja
- S prekidačkim, analognim i impulsnim izlazom
- Lako čitljiv 4-znamenkasti LED zaslon
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Analogni izlazni napon [V]: 0...10; (skalabilno)
- Struja analognog izlaza [mA]: 4...20; (skalabilno)
- Analogna krajnja točka - nadzor temperature [°F]: 31,5...176
- Analogna krajnja točka AEP [gph]: 78...396
- Analogna krajnja točka AEP [gpm]: 1,3...6,6
- Analogna početna točka - nadzor temperature [°F]: -4...140,5
- Analogna početna točka ASP [gph]: 0...318
- Analogna početna točka ASP [gpm]: 0...5.3
- Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 20 (Q> 0,26 gpm)
- Vrijeme odziva - nadzor protoka [s]: 0,15; (dAP = 0, T19)
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 2
- Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
- Zaslon: Jedinica za prikaz: 6 x LED, zelena (gpm, gph, gal, °F, 10³, 1000 x 10³); Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
- Raspon prikaza [gph]: -475,5...475,5
- Raspon prikaza [gpm]: -7,925...7,925
- Raspon tlačne čvrstoće [psi]: 232
- Duljina impulsa - nadzor protoka [s]: 0,01...2
- IO-Link revizija: 1.1
- SDCI standard: IEC 61131-9
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Primjena: funkcija totalizatora; za industrijsku upotrebu
- Razlučivost [gph]: 0,5
- Razlučivost [gpm]: 0,010
- Razlučivost - praćenje temperature [°F]: 0,1
- Verzija zaštite od kratkog spoja: na taktu
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; pulsni signal; IO veza; (podesivo)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]: 5
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC; (prema SEL/PEL)
- Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...5
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Čvrstoća na pritisak [bar]: 16
- Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
- Ulazi: reset brojača
- Podesivo vrijeme odgode dS, dr - nadzor protoka [s]: 0...50
- Električna verzija: PNP/NPN
- Točnost - nadzor temperature [K]: ± 2,5 (Q> 0,26 gpm)
- Točnost (u mjernom području) - praćenje protoka: ± (0,8% MW + 0,5% MW)
- Ukupni izlazi: 2
- Težina [g]: 546.000
- Impulsni izlaz: brojač protoka
- Pulsna vrijednost - praćenje protoka: 0,01...30 000 000 gal
- U koracima od - Praćenje temperature [°F]: 0,5
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°F]: -13...176
- MAWP za primjene prema CRN [bar]: 17.7
- Maksimalno opterećenje [Ω]: 500
- Maks. pad napona sklopni izlaz DC [V]: 2
- Mediji: Vodljivi tekući mediji; Voda; mediji na bazi vode
- Temperatura medija [°F]: 14...158
- Mjerni raspon [gph]: 1,5...396
- Mjerni raspon [gpm]: 0,03...6,6
- Raspon mjerenja - nadzor temperature [°F]: -4...176
- Min. otpor izolacije [MΩ]: 100; (500 V DC)
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 5
- Montaža: Spajanje na cjevovod pomoću adaptera
- MTTF: 160
- Mogućnosti parametriranja: praćenje protoka; brojač količine; brojač pozivnih brojeva; praćenje temperature; histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; Izlaz struje/napona/impulsa; vrijeme premošćivanja pokretanja; Zaslon se može isključiti; Prikazna jedinica
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Procesni priključak: Navojni priključak G 1/2 DN15 ravno brtvljenje
- Analogni procesni podaci: 3
- Binarni procesni podaci: 2
- Reset točka rP [gph]: 1,5...394
- Reset točka rP [gpm]: 0,03...6,57
- Točka preklopa rP - nadzor temperature [°F]: -3,5...175
- Preklopna točka SP [gph]: 3,5...396,5
- Preklopna točka SP [gpm]: 0,06...6,6
- Uklopna točka SP - nadzor temperature [°F]: -2,5...176
- Veličina koraka [gph]: 0,5
- Veličina koraka [gpm]: 0,01
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]: 95; (24V)
- Otpornost na preopterećenje: da
- Temperatura okoline [°F]: 14...140
- Zaštita od obrnutog polariteta: da
- Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); PEEK; FKM
- Ponovljivost - praćenje protoka: ± 0,2% MEW
- Vrsta proizvoda
magnetski induktivni senzor protoka
- Tip
SM6001
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Priključak
M12
- Vrijeme odziva
0.15 s
- Izlazi
PNP
NPN
- Materijal
nehrđajući čelik
- Brtveni material
FKM
- Radni tlak (maks
16 bar
- Težina
546.000 g
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321662 ifm Electronic magnetski induktivni senzor protoka SM6001 SM6001 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321662 ifm Electronic magnetski induktivni senzor protoka SM6001 SM6001 Pogonski napon (područje): 18 - 30 V/DC 1 St.
Opis
ifm SM6001 magnetoinduktivni senzor protoka
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
