Name: ifm Electronic magnetski induktivni senzor protoka SM4100 SM4100 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje:
Brand: ifm Electronic
SKU: 3321690
Availability: BackOrder

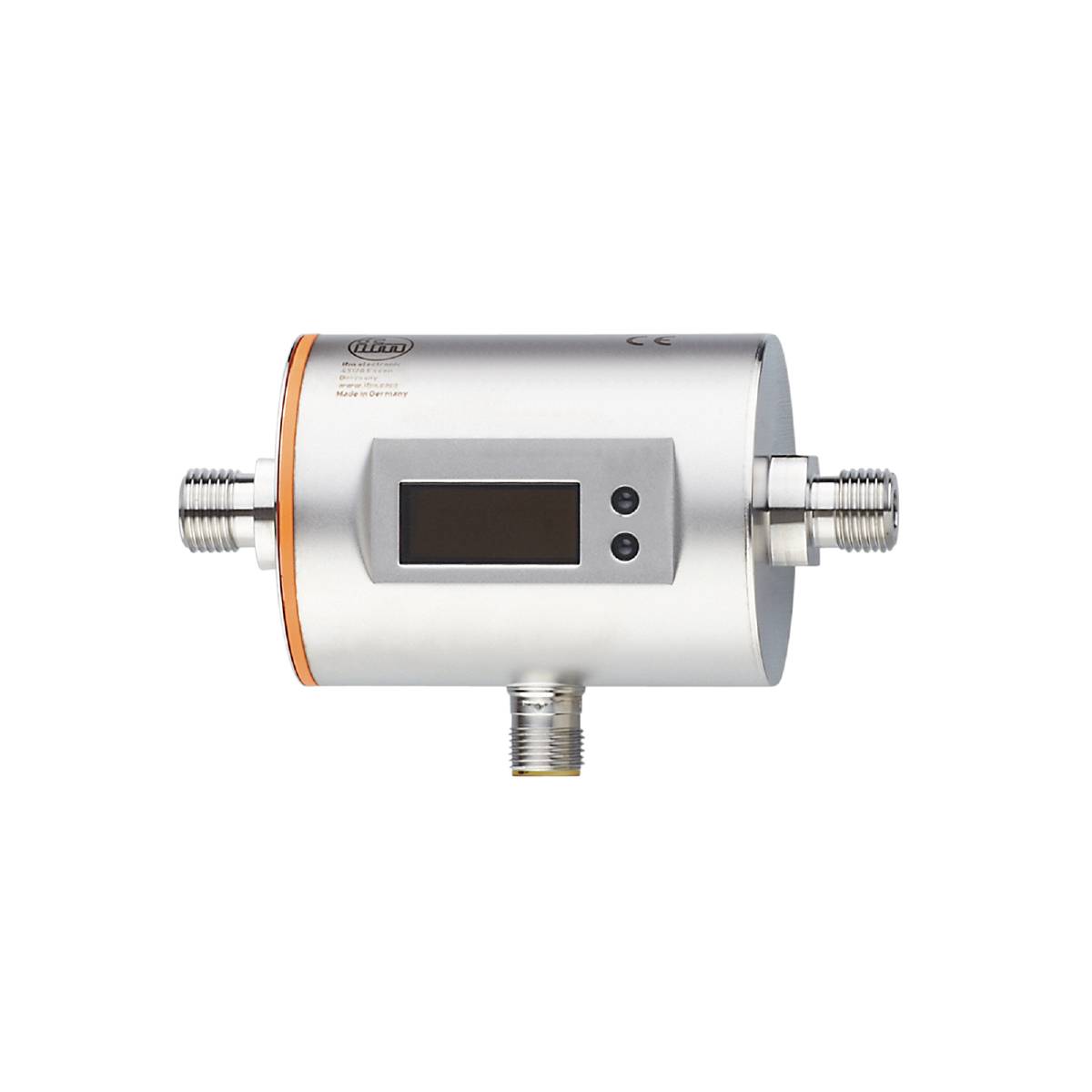

Ovalni srebrni senzor s digitalnim zaslonom u sredini, priključcima lijevo i desno, namijenjen mjerenju temperature ili tlaka.

Slika slična

Vrsta proizvoda

magnetski induktivni senzor protoka

min. pogonski napon

18 V/DC

Pogonski napon maks.

30 V/DC

Mjerno područje (maks.)

3 l/min

Tip

SM4100

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (1.009,00 € / komad)

1.009,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

ifm Electronic magnetski induktivni senzor protoka SM4100 SM4100 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.005 - 3 l/min 1 St.

Precizno mjerenje protoka, potrošnje i temperature medija
Visoka točnost, ponovljivost i dinamika mjerenja
S prekidačkim, analognim i impulsnim izlazom
Lako čitljiv 4-znamenkasti LED zaslon
Praktičan rad putem gumba ili parametriranje putem IO-Linka

Tehnički podaci

Analogni izlazni napon [V]: 0...10; (skalabilno)
Struja analognog izlaza [mA]: 4...20; (skalabilno)
Analogna krajnja točka - nadzor temperature [°C]: 0...80
Analogna krajnja točka AEP [ml/min]: 600...3000
Analogna početna točka - nadzor temperature [°C]: -20...60
Analogna početna točka ASP [ml/min]: 0...2400
Dinamika odziva T05 / T09 - nadzor temperature [s]: T09 = 40 (Q> 1 l/min)
Vrijeme odziva - nadzor protoka [s]: 0,15; (dAP = 0, T19)
Broj analognih izlaza: 1
Broj digitalnih izlaza: 2
Broj ulaza i izlaza: Broj digitalnih izlaza: 2; Broj analognih izlaza: 1
Zaslon: Jedinica za prikaz: 6 x LED, zelena (ml/min, l/h, l, m³, °C, 10³); Preklopni status: 2 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Programiranje: alfanumerički zaslon, 4 znamenke
Raspon prikaza [ml/min]: -1999...3600
Čvrstoća na pritisak [MPa]: 1
Duljina impulsa - praćenje brzine protoka [s]: 0,008...2
IO-Link revizija: 1.1
SDCI standard: IEC 61131-9
Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
Temperatura okoline-1 [°C]: -10...60
Primjena: funkcija totalizatora; za industrijsku upotrebu
Razlučivost [ml/min]: 1
Razlučivost - praćenje temperature [°C]: 0,2
Verzija zaštite od kratkog spoja: na taktu
Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
Izlazni signal: sklopni signal; analogni signal; pulsni signal; IO veza; (podesivo)
Potrebna master port klasa: A
Vrijeme odgode spremnosti [s]: 5
Posebnost: pozlaćeni kontakti
Radni napon [V]: 18...30 DC; (prema SEL/PEL)
Procesna vrijednost prigušenja dAP - nadzor protoka [s]: 0...5
Trajna nosivost struje sklopnog izlaza DC [mA]: 200
Čvrstoća na pritisak [bar]: 10
Direktiva o tlačnoj opremi: dobra inženjerska praksa; upotrebljivo za fluidne medije skupine 2; Tekućina grupe 1 medija na zahtjev
Ulazi: reset brojača
Podesivo vrijeme odgode dS, dr - nadzor protoka [s]: 0...50
Električna verzija: PNP/NPN
Točnost - nadzor temperature [K]: ± 2,5 (Q> 0,5 l/min)
Točnost (u mjernom području) - praćenje protoka: ± (2% MW + 0,5% MW)
Ukupni izlazi: 2
Težina [g]: 537.000
Impulsni izlaz: brojač protoka
Pulsna vrijednost - praćenje protoka: 1...3000 ml
U koracima od - Praćenje temperature [°C]: 0,2
Komunikacijsko sučelje: IO-Link
Zaštita od kratkog spoja: da
Temperatura skladištenja [°C]: -25...80
MAWP za primjene prema CRN [bar]: 5.5
Maksimalno opterećenje [Ω]: 500
Maks. pad napona sklopni izlaz DC [V]: 2
Mediji: Vodljivi tekući mediji; Voda; mediji na bazi vode
Temperatura medija [°C]: 0...60
Mjerno područje [l/min]: 0,005...3
Raspon mjerenja [ml/min]: 5...3000
Mjerno područje - nadzor temperature [°C]: -20...80
Min. otpor opterećenja [Ω]: 2000
Min. vrijeme ciklusa procesa [ms]: 4
Montaža: Spajanje na cjevovod pomoću adaptera
MTTF: 144
Mogućnosti parametriranja: praćenje protoka; brojač količine; brojač pozivnih brojeva; praćenje temperature; histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; Izlaz struje/napona/impulsa; vrijeme premošćivanja pokretanja; Zaslon se može isključiti; Prikazna jedinica
Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
Procesni priključak: Navojni priključak G 1/4 DN6 ravno brtvljenje
Analogni procesni podaci: 3
Binarni procesni podaci: 2
Točka povratka rP [ml/min]: 5...2984
Točka preklopa rP - nadzor temperature [°C]: -19,6...79,6
Preklopna točka SP [ml/min]: 20...3000
Uklopna točka SP - nadzor temperature [°C]: -19,2...80
Suzbijanje niskog protoka LFC [ml/min]:< 60
Klasa zaštite: IP 67
Razred zaštite: III
SIO način rada: da
Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
Potrošnja struje [mA]:< 80
Otpornost na preopterećenje: da
Zaštita od obrnutog polariteta: da
Materijali u dodiru s medijem: 1.4404 (nehrđajući čelik / 316L); PEEK; EPDM
Ponovljivost - praćenje protoka: ± 0,2% MEW

Vrsta proizvoda: magnetski induktivni senzor protoka

Tip: SM4100

min. pogonski napon: 18 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 18 - 30 V/DC

Priključak: M12

Vrijeme odziva: 0.15 s

Izlazi: PNP
NPN

Brtveni material: EPDM

Min. temperatura medija: 0 °C

Maks. temperatura medija: 60 °C

Radni tlak (maks: 10 bar

Preciznost mjerenja ±: 2 %

Mjerno područje (min.): 0.005 l/min

Mjerno područje (maks.): 3 l/min

Mjerno podučje: 0.005 - 3 l/min

Težina: 537.000 g

Min. temperatura okoline: -10 °C

Maks. temperatura okoline: 60 °C

Sadržaj: 1 St.

RoHS-konforno: Da

UKCA: nije bitno
