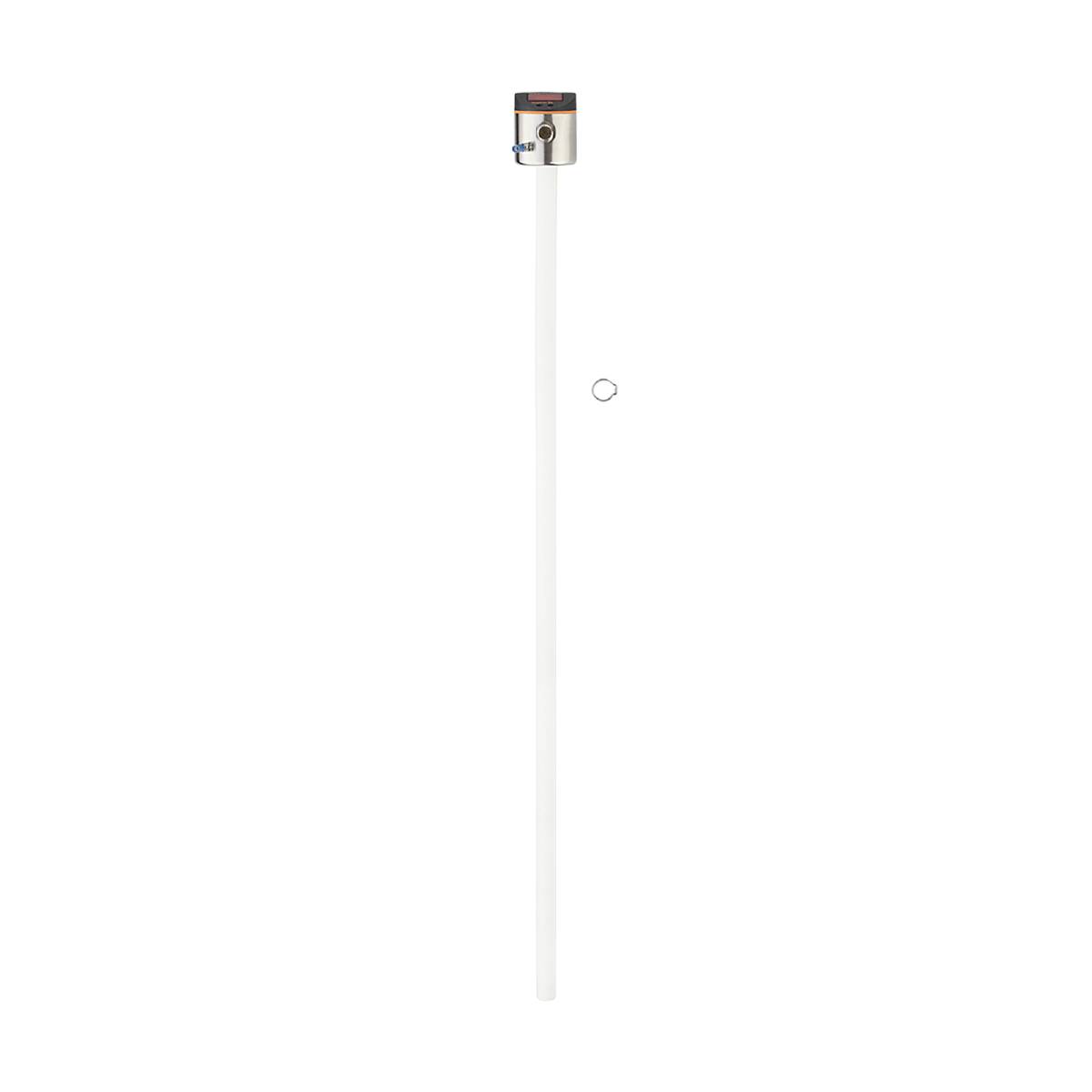

Slika slična
ifm Electronic elektronski senzor razine LK3124 LK3124 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.05 - 0.
Vrsta proizvoda
elektronski senzor razine
min. pogonski napon
18 V/DC
Pogonski napon maks.
30 V/DC
Mjerno područje (maks.)
0.636 m
Tip
LK3124
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (815,00 € / komad)
815,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
ifm Electronic elektronski senzor razine LK3124 LK3124 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.05 - 0.636 m 1 St.
- Za pouzdan nadzor razine spremnika i spremnika
- Prikladno za vodu, ulja i rashladna maziva
- Lako čitljiv 4-znamenkasti LED zaslon
- Praktičan rad putem gumba ili parametriranje putem IO-Linka
Tehnički podaci
- Mjere [mm]: Ø 16
- Aktivna površina A [mm]: 585
- Analogni izlazni napon [V]: 0...10, preokretljiv
- Analogna izlazna struja [mA]: 4...20, preokretna
- Broj analognih izlaza: 1
- Broj digitalnih izlaza: 1
- Broj ulaza i izlaza: Broj digitalnih izlaza: 1; Broj analognih izlaza: 1
- Zaslon: Jedinica prikaza / status: 2 x LED, zelena (cm, inč); Preklopni status: 1 x LED, žuta; Mjerene vrijednosti: alfanumerički zaslon, 4 znamenke; Parametriranje: alfanumerički zaslon, 4 znamenke
- IO-Link revizija: 1.1
- Princip mjerenja razine: kapacitivni
- SDCI standard: IEC 61131-9
- Duljina šipke L [mm]: 728
- Vrsta prijenosa IO-Link: COM2 (38,4 kBaud)
- Temperatura okoline-1 [°C]: 0...60
- Tvornička postavka: rashladna maziva na bazi vode; Voda; medija nalik vodi
- Ponovljivost: ±2
- Razlučivost [mm]: 5
- Izvedba zaštite od kratkog spoja: toplinska, s taktom
- Izlazna funkcija: normalno otvoren / normalno zatvoren; (parametriranje)
- Izlazni signal: sklopni signal; analogni signal; IO veza
- Tlak posude [bar]: 0,5; (kada se instalira s priborom za montažu: E43001 - E43007, E43019)
- Potrebna master port klasa: A
- Vrijeme odgode spremnosti [s]:< 3
- Posebnost: pozlaćeni kontakti
- Radni napon [V]: 18...30 DC
- Trajna nosivost struje sklopnog izlaza DC [mA]: 200
- Dielektrična konstanta medija:> 2
- Električna verzija: PNP/NPN
- Ukupni izlazi: 2
- Težina [g]: 548,600
- Histereza OP - raspon podešavanja [mm]: 4
- U koracima od - Raspon podešavanja [mm]: 10
- Neaktivno područje I1 / I2 [mm]: 104 / 39
- Komunikacijsko sučelje: IO-Link
- Zaštita od kratkog spoja: da
- Temperatura skladištenja [°C]: -25...80
- Maksimalno opterećenje [Ω]: 500
- Maks. brzina promjene razine [mm/s]: 300
- Maks. pad napona sklopni izlaz DC [V]: 2,5
- Mediji: rashladna maziva na bazi vode; ulja; mediji na bazi ulja; Voda; medija nalik vodi
- Temperatura medija - rashladno mazivo [°C]: 0...35; (s cijevi klima uređaja E43102: 35...55 )
- Temperatura medija - ulje [°C]: 0...70
- Temperatura medija - voda [°C]: 0...35; (s cijevi klima uređaja E43102: 35...55 )
- Kratkotrajna srednja temperatura - ulje [°C]: 0...90; (< 1 sat)
- Pogreška mjerenja: ± 5
- Min. otpor opterećenja [Ω]: 2000
- Min. vrijeme ciklusa procesa [ms]: 3.2
- MTTF: 194
- Nije prikladno za: visoko vodljive medije; prianjajući mediji; granule; rasuta roba; kiseline; lužine; Sektor prehrane i galvanizacije
- Napon nultog signala [V]: 0
- Struja nultog signala [mA]: 4,0
- Mogućnosti parametriranja: Histereza / prozor; normalno otvoren / normalno zatvoren; prebacivanje logike; strujni/naponski izlaz; SP/rP položaj; operacija prilagodbe; izbor medija; postavka pomaka; Kašnjenje prebacivanja/nižeg stupnja prijenosa
- Profili: Pametni senzor: varijabla procesnih podataka; Identifikacija uređaja, dijagnostika uređaja
- Analogni procesni podaci: 2
- Binarni procesni podaci: 1
- Referentna točka OP - Raspon podešavanja [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - ISKLJUČENO
- Točka preklopa rP - raspon podešavanja [mm]: 50...580
- Uklopna točka SP - područje podešavanja [mm]: 60...590
- Klasa zaštite: IP 67
- Razred zaštite: III
- SIO način rada: da
- Utični spoj: Raspored pinova: 0001 - Utični spoj: 1 x M12; Kodiranje: A; Kontakti: pozlaćeni
- Potrošnja struje [mA]:< 50
- Otpornost na preopterećenje: da
- Zaštita od obrnutog polariteta: da
- Puni napon signala [V]: 10
- Puna struja signala [mA]: 20
- Materijali u kontaktu s medijem: PP
- Vrsta proizvoda
elektronski senzor razine
- Tip
LK3124
- min. pogonski napon
18 V/DC
- Pogonski napon maks.
30 V/DC
- Pogonski napon
18 - 30 V/DC
- Određene značajke
LED zaslon
- Priključak
M12
- Izlazi
PNP
NPN
- Materijal
PP
- Materijal kućišta
nehrđajući čelik V2A
- Min. temperatura medija
0 °C
- Maks. temperatura medija
70 °C
- Radni tlak (maks
0.5 bar
- Mjerno područje (min.)
0.05 m
- Mjerno područje (maks.)
0.636 m
- Mjerno podučje
0.05 - 0.636 m
IP67
- Težina
0.5030 kg
- Min. temperatura okoline
0 °C
- Maks. temperatura okoline
60 °C
- Promjer
16 mm
- dim.
(Ø) 16 mm
- Sadržaj
1 St.
- RoHS-konforno
Da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3321530 ifm Electronic elektronski senzor razine LK3124 LK3124 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.05 - 0.
Upute za rad i sigurnost
Upute za rad i sigurnost 3321530 ifm Electronic elektronski senzor razine LK3124 LK3124 Pogonski napon (područje): 18 - 30 V/DC Mjerno podučje: 0.05 - 0.
Opis
ifm LK3124 Elektronički senzor razine
