Name: HTB UCP 208 stoječi ležaj sivi lijev Promjer bušotine 40 mm Razmak rupa 136 mm
Brand: HTB
SKU: 197207
Availability: InStock

Industrijsko kućište ležaja s cilindričnom rupom, montirano na crnu metalnu bazu. Koristi se za potporu osovine.

Kućište ležaja s integriranim kugličnim ležajem, pored kojeg se nalazi ambalaža s natpisom 'High Technology Bearings'.

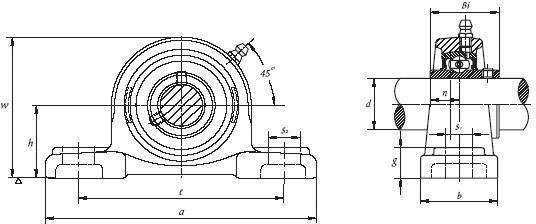

Tehnički nacrt ležaja s dimenzijama. Prikazuje prednji i bočni pogled s oznakama osi, linijama i strelicama.

1/3

Slika slična

Vrsta proizvoda

stoječi ležaj

Bušotina - Ø

40 mm

Materijal kućišta

sivi lijev

Tip

UCP 208

dim.

(h x A x E x B x s1 x s2 x g x w x L uc x n uc) 49.2 x 184 x 136 x 54 x 17 x 21 x 19 x 98 x 49.2 x 19 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

27 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (21,99 € / komad)

21,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: UCP 208

Vrsta proizvoda: stoječi ležaj

Bušotina - Ø: 40 mm

Materijal kućišta: sivi lijev

dim.: (h x A x E x B x s1 x s2 x g x w x L uc x n uc) 49.2 x 184 x 136 x 54 x 17 x 21 x 19 x 98 x 49.2 x 19 mm

Težina: 1.97 kg

Određene značajke: s dvostranim poklopcem

Razmak rupa: 136 mm

Mjere: (h x A x E x B x s1 x s2 x g x w x L uc x n uc) 49.2 x 184 x 136 x 54 x 17 x 21 x 19 x 98 x 49.2 x 19 mm

Dopušteno opterećenje din. Radijala: 23000 N

Ocjena statičkog opterećenja: 16000 N

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 197207 HTB UCP 208 stoječi ležaj sivi lijev Promjer bušotine 40 mm Razmak rupa 136 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 197207 HTB UCP 208 stoječi ležaj sivi lijev Promjer bušotine 40 mm Razmak rupa 136 mm

Opis

Za jednostavno skladištenje, poput poljoprivrednih strojeva, transportnih sustava, građevinskih strojeva. UCP jedinica sastoji se od zabrtvljenog ležaja sa sferičnom vanjskom površinom i kućišta vodovodnog bloka od sivog lijevanog željeza. Osovina je fiksirana vijcima za unutarnji prsten. Zbog sferne vanjske površine ležaja može se kompenzirati osovina osovine.

Ovaj tekst je strojno preveden.
