Name: HTB UCFL 205 ležaj s prirubnicom sivi lijev Promjer bušotine 25 mm Razmak rupa 99 mm
Brand: HTB
SKU: 197036
Availability: InStock

Kućište ležaja s integriranim kuglastim ležajem, koje se tipično koristi za ugradnju na strojeve ili druge strukturne elemente.

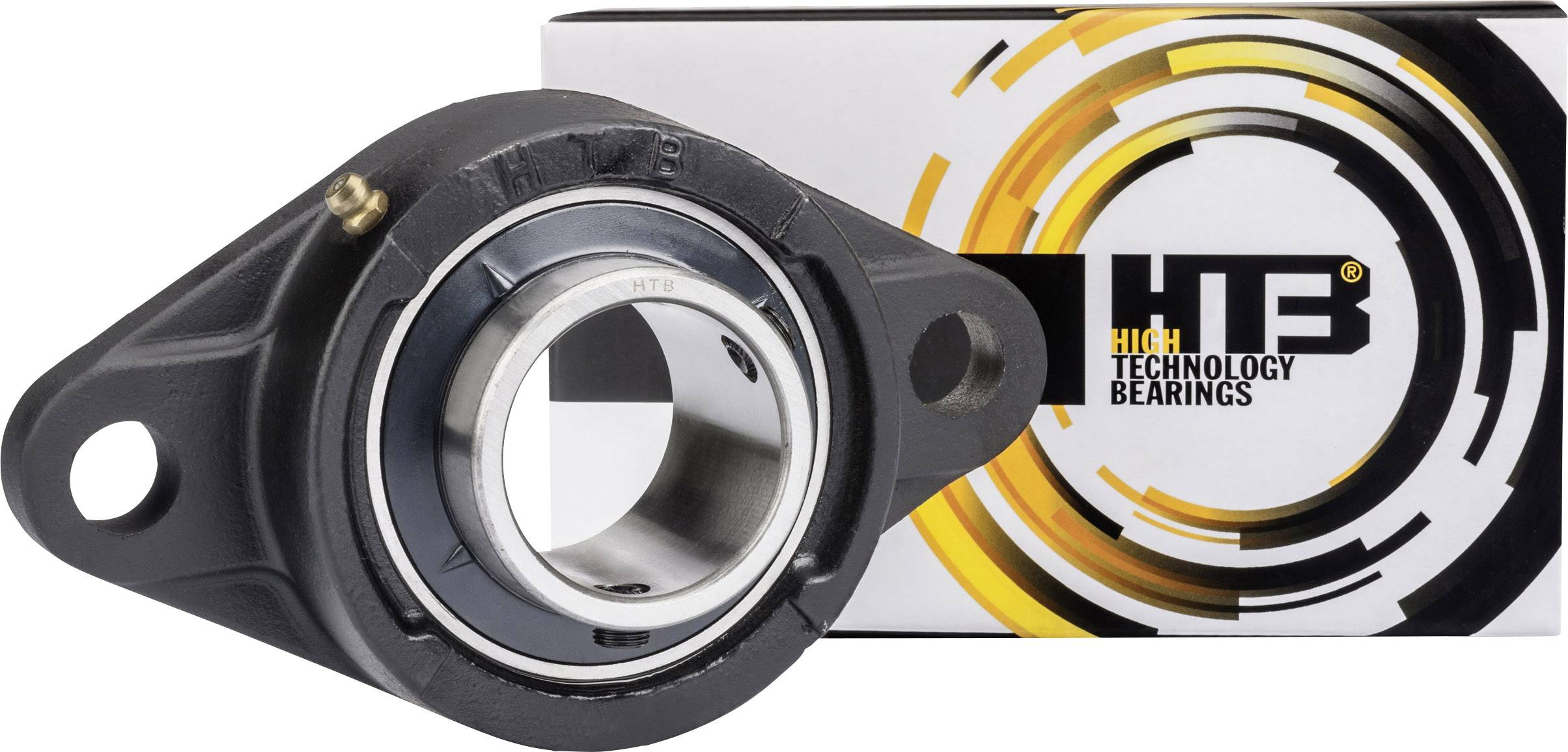

Dvostruko bušeno kućište ležaja s jednim ležajem i pakiranjem brenda 'HTB - High Technology Bearings' u pozadini.

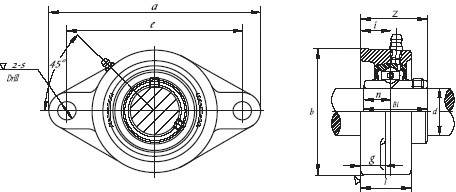

Tehnički nacrt nosača ležaja. Lijevo gore: mjerne linije; desno: poprečni presjek s dimenzijama.

1/3

Slika slična

Vrsta proizvoda

ležaj s prirubnicom

Bušotina - Ø

25 mm

Materijal kućišta

sivi lijev

Tip

UCFL 205

dim.

(A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,29.10.

43 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (13,99 € / komad)

13,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Tip: UCFL 205

Vrsta proizvoda: ležaj s prirubnicom

Bušotina - Ø: 25 mm

Materijal kućišta: sivi lijev

dim.: (A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm

Težina: 0.6 kg

Razmak rupa: 99 mm

Mjere: (A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm

Širina: 68 mm

Dopušteno opterećenje din. Radijala: 11000 N

Ocjena statičkog opterećenja: 7100 N

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 197036 HTB UCFL 205 ležaj s prirubnicom sivi lijev Promjer bušotine 25 mm Razmak rupa 99 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 197036 HTB UCFL 205 ležaj s prirubnicom sivi lijev Promjer bušotine 25 mm Razmak rupa 99 mm

Opis

Za jednostavno skladištenje, poput poljoprivrednih strojeva, transportnih sustava, građevinskih strojeva. UCFL jedinica sastoji se od zabrtvljenog ležaja i prirubničkog kućišta izrađenog od sivog lijevanog željeza. Osovina je fiksirana vijcima za unutarnji prsten. Zbog sferne vanjske površine ležaja može se kompenzirati osovina osovine.

Ovaj tekst je strojno preveden.

Napomene

Jedinice ležaja kućišta imaju ležajne umetke sa sferičnim (sfernim) vanjskim prstenom. Kućište je šuplje. Stoga su jedinice ležaja kućišta poravnate, nadoknađuju se kutne pogreške.

Ležajni umetak može se postaviti u kućištu do približno 4 ° - 6 °.

Ležaj kućišta automatski se prilagođava kada se postavljaju oba kraja osovine. Stoga nije nužno da su jedinice točno usklađene u stanju isporuke.

Opis

Napomene

Jedinice ležaja kućišta imaju ležajne umetke sa sferičnim (sfernim) vanjskim prstenom. Kućište je šuplje. Stoga su jedinice ležaja kućišta poravnate, nadoknađuju se kutne pogreške.

Ležajni umetak može se postaviti u kućištu do približno 4 ° - 6 °.

Ležaj kućišta automatski se prilagođava kada se postavljaju oba kraja osovine. Stoga nije nužno da su jedinice točno usklađene u stanju isporuke.
