HT Instruments I-V400w multimetar za fotovoltaiku digitalni grafički zaslon

Prijenosni električni mjerni uređaj s zaslonom koji prikazuje I-V krivulju. Boja uređaja je narančasto-crna.

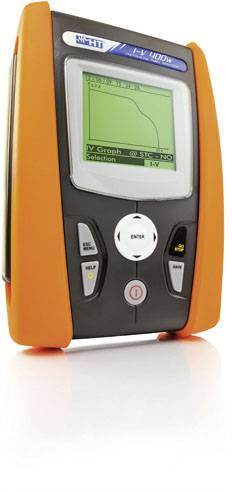

Prijenosni električni mjerni uređaj s digitalnim zaslonom prikazuje grafikon krivulje. Uređaj je smješten u narančastom kućištu.
1/2
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava sri,11.11.
Broj
Ukupno (3.419,00 € / komad)
3.419,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

I-V400w

  • za provjeru solarnog modula ili niza do 15 A / 1000 V zbog nedostataka
  • za provjeru tehničkih podataka PV modula prema proizvodnom listu s podacima u skladu s EN 60891
  • uključujući memoriju, optičko sučelje na USB-u i WLAN-u

Tehnički podaci

Vrsta proizvoda

multimetar za fotovoltaiku

Mjerno područje V/DC maks.

1000 V

Mjerno područje A/DC maks.

15 A

Sučelja

USB

tvornički standard (vlastiti)

Mjerenje struje

DC

Tip

I-V400w

Zaslon

digitalni

Određene značajke

grafički zaslon

UKCA

nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2176383 HT Instruments I-V400w multimetar za fotovoltaiku digitalni grafički zaslon

Upute za rad i sigurnost

Upute za rad i sigurnost 2176383 HT Instruments I-V400w multimetar za fotovoltaiku digitalni grafički zaslon

Opis

Određivanje karakteristike napona struje pojedinih fotonaponskih modula kao i niza modula do max. 1000 V i max. 15 A. Jednostavnim pritiskom na tipku trenutna snaga (Mpp), vršna snaga, struja kratkog spoja i napon u otvorenom krugu prikazuju se na grafičkom zaslonu i automatski se pretvaraju u standardne ispitne uvjete (STC).
Izmjerene karakteristične krivulje i pretvorene u STC također su prikazane i uspoređene s karakterističnim krivuljama koje je odredio proizvođač. Na taj se način mogu odmah izvući zaključci o trenutnom statusu kvalitete PV modula. Nakon mjerenja podaci o mjerenjima i karakteristične krivulje mogu se pohraniti s 3 referentna broja (sustav, niz, broj modula) i dodatnim tekstualnim komentarom u I-V400w i prenijeti na PC ili iPad / tablet putem optički izoliranog sučelja ili putem WLAN-a i daljnje obrade (Protokol) može se procijeniti.
Bazu podataka s karakteristikama najčešćih PV modula korisnik može u bilo koje vrijeme proširiti ili ažurirati izravno ili putem PC sučelja s softverom TOPVIEW.
Sljedeće izmjerene vrijednosti prikazuju se izravno na ekranu I-V400w: · Najveća snaga (na STC) i trenutno izmjerena snaga (MPP) · Struja kratkog spoja Isc i napon otvorenog kruga Uoc, kao i Impp i Umpp · Faktor punjenja FF u% · Grafički prikaz IU i Karakteristična krivulja PWR-a za OPC i STC · Ukupni rezultat testa OK / NOK

Ovaj tekst je strojno preveden.

Isporuka uključuje

  • Futrola za zaštitu uređaja VA500
  • Duo senzor za zračenje HT304N
  • PT300N osjetnik temperature
  • Inclinometar M304
  • 4 obojena ispitna vodiča, 4 aligatorska kopča KIT-GSC4
  • KITPV-MC3 mjerni adapter KIT-MC3
  • KITPV-MC4 mjerni adapter KIT-MC4
  • 6 x 1,5 V AA baterije
  • USB priključni kabel C2006
  • Mjerna memorija za 200 mjernih krivulja
  • CD-ROM s softverom za procjenu TOPVIEW
  • Uputstva za korištenje
  • Protokol kalibracije ISO 9000.

Napomene

Za PV module s učinkovitošću manjom od 19%.
