fischertechnik education 569289 Agile Production Simulation 24V model vježbanja i simulacijski model

Učinkovitost, agilnost i fleksibilnost ključni su pri izgradnji sadašnjih i budućih tvornica.

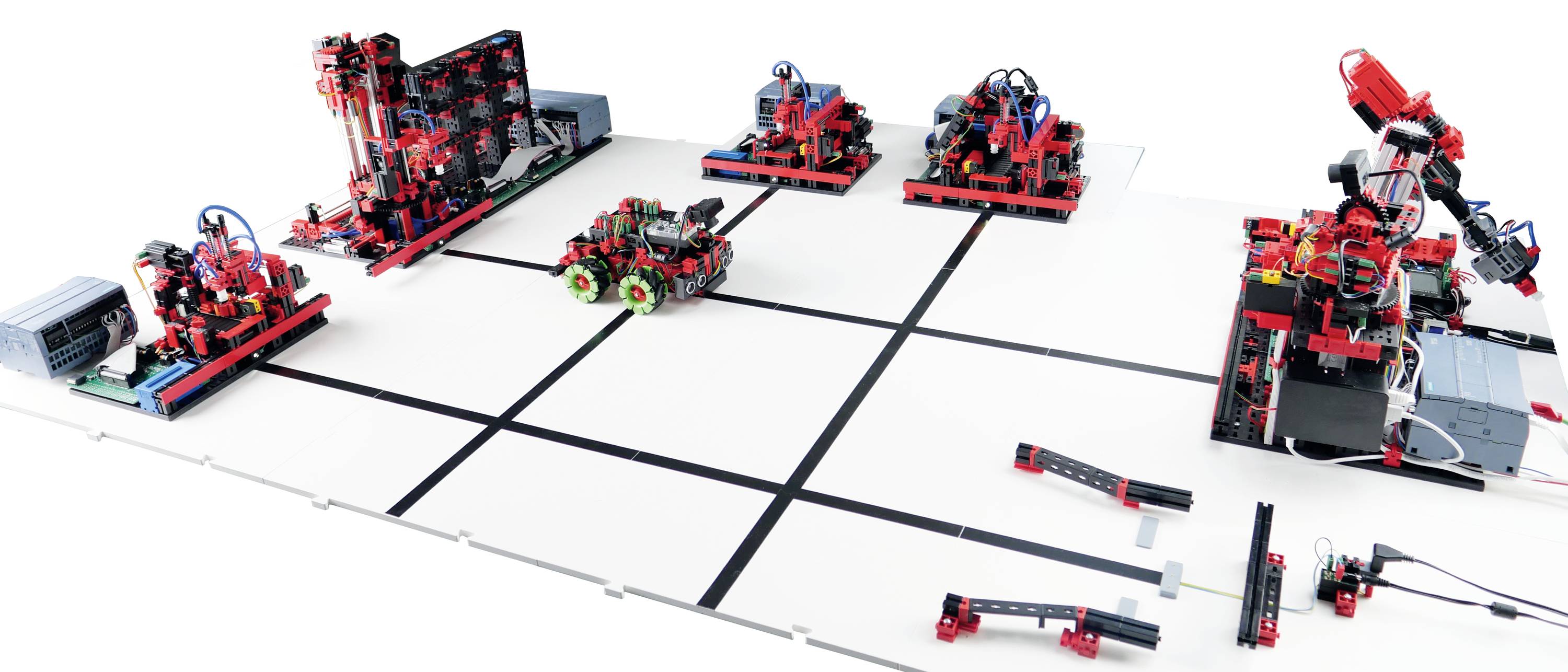

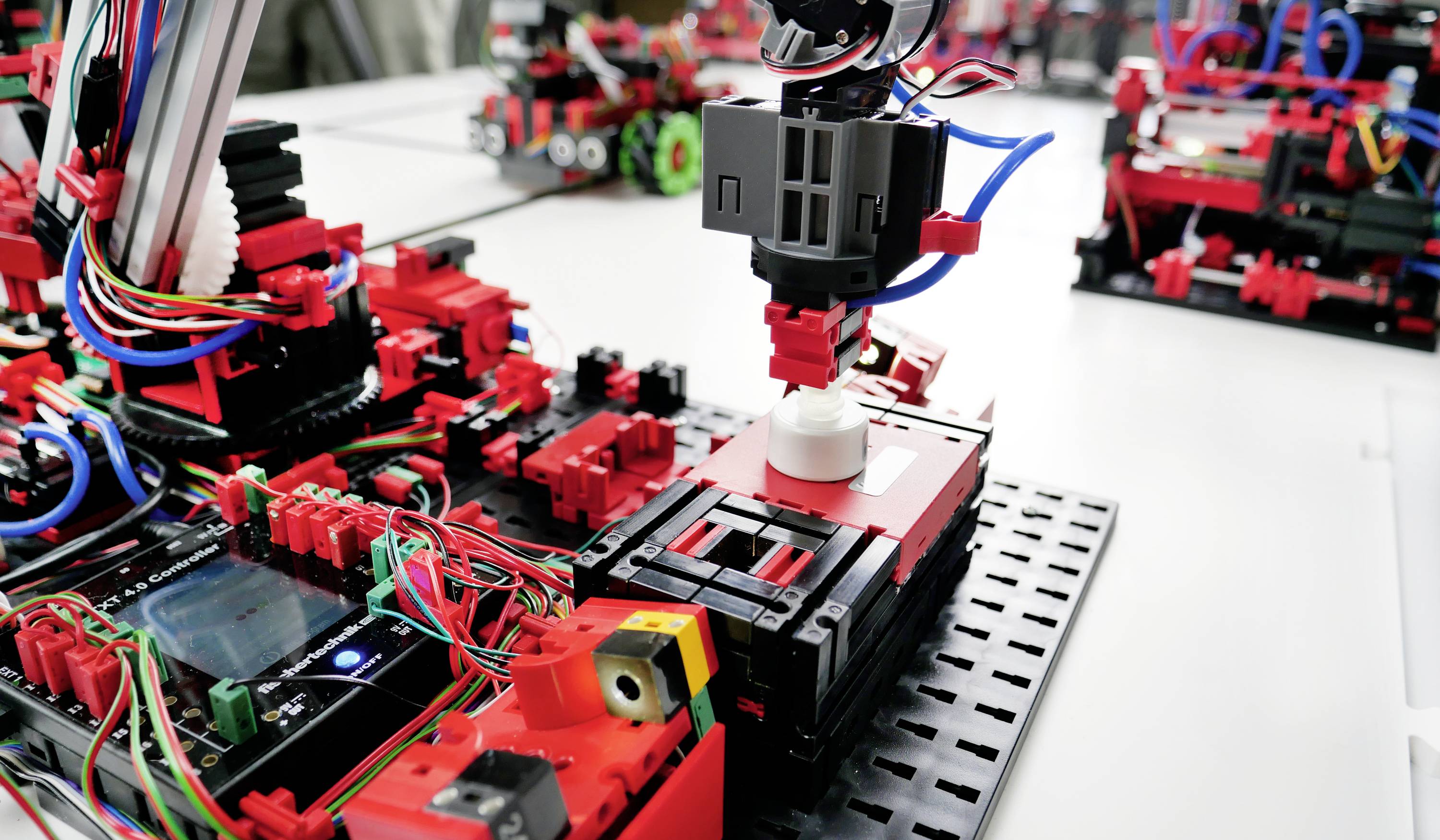

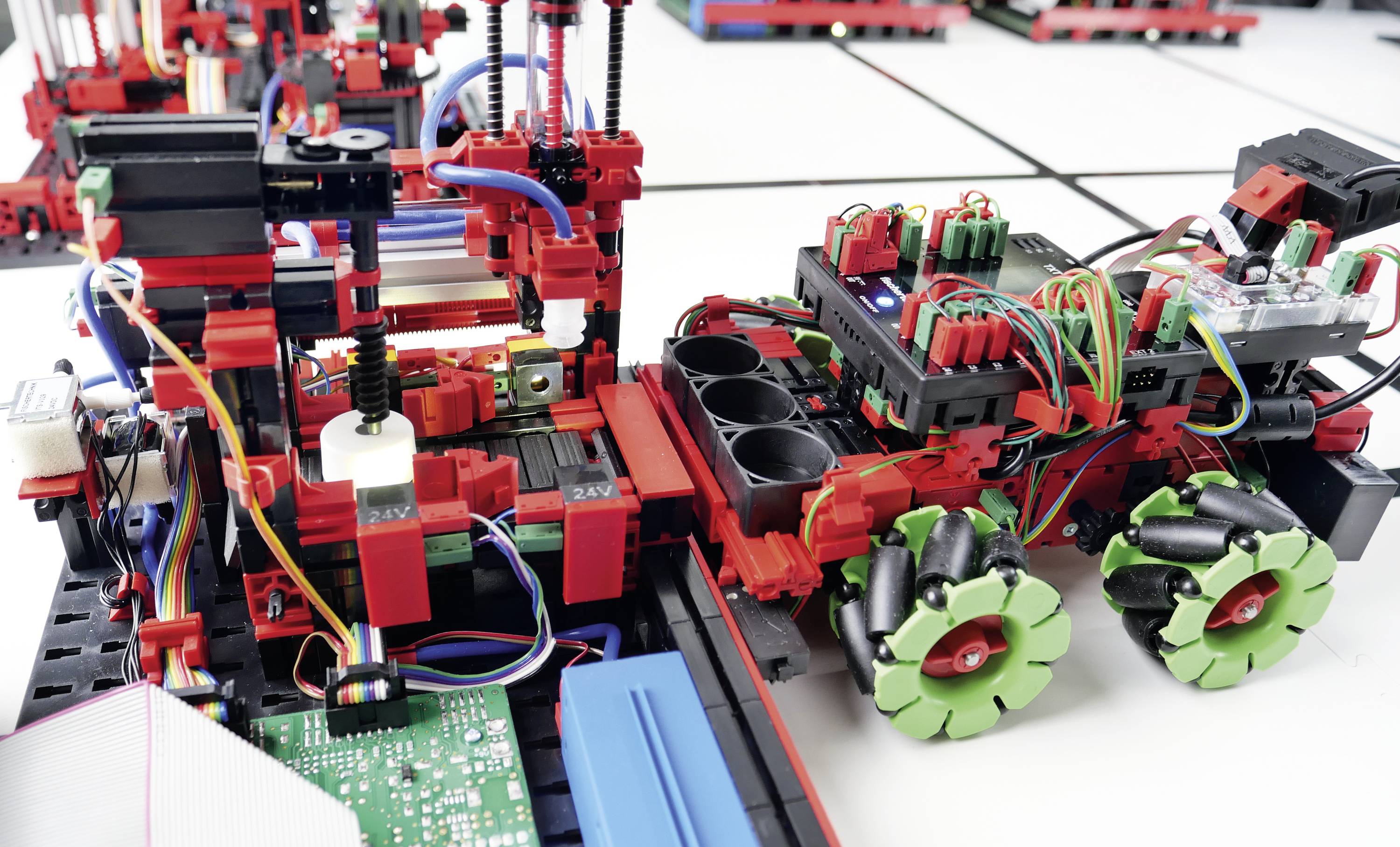

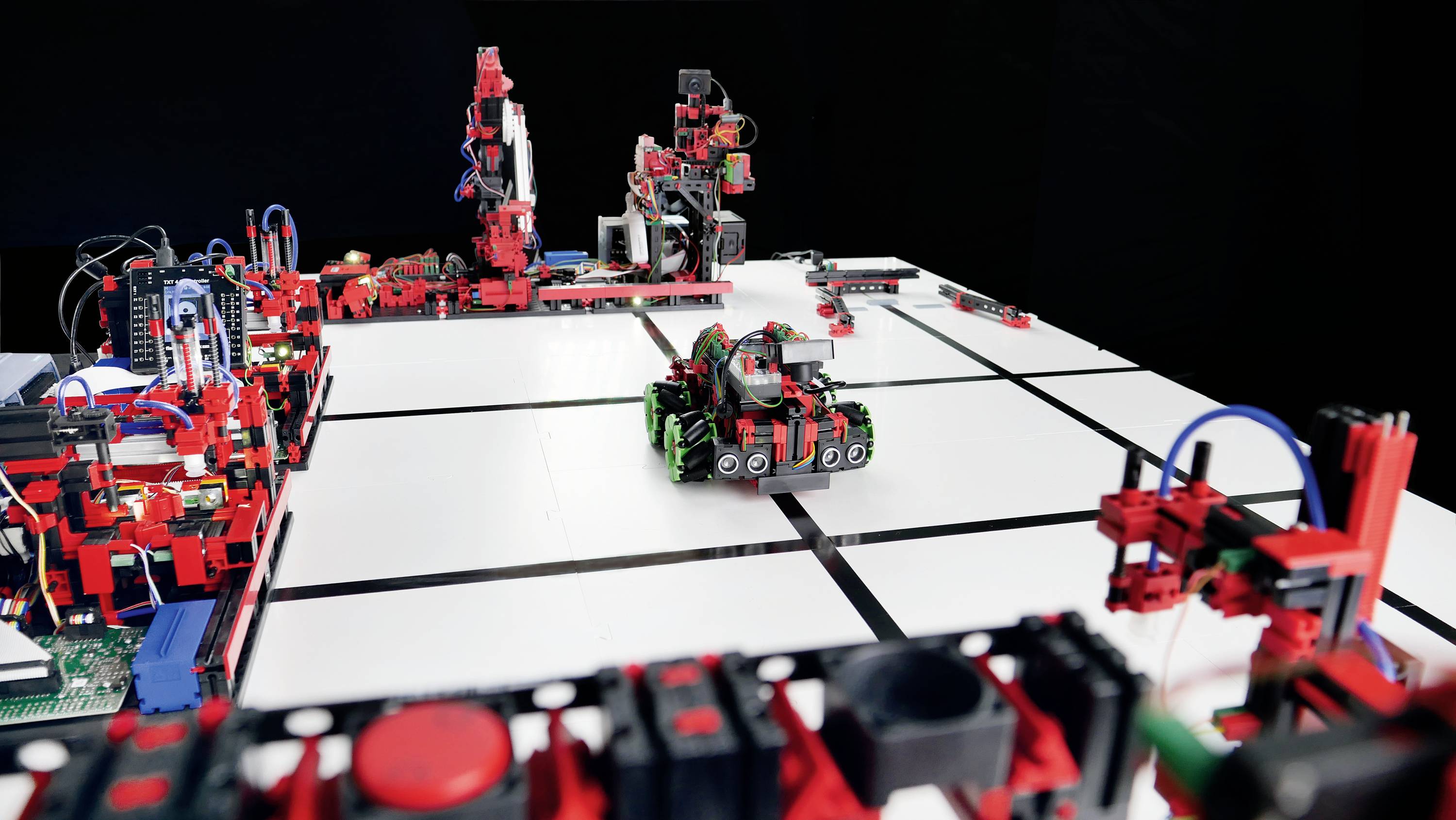

fischertechnik sada predstavlja model obuke takve fleksibilne i modularne tvornice – Agile Production Simulation. Tvornica se sastoji od pojedinačnih modula kao što su ulaz i izlaz robe, visokoregalno skladište, stanica za mljevenje, stanica za bušenje, osiguranje kvalitete s AI. Transportni sustav bez vozača fleksibilno transportira obratke između pojedinačnih stanica i osigurava fleksibilan proizvodni proces koji se može prilagoditi zahtjevima kupaca. Tvornica se može proširiti uključivanjem peći, dodatnih stanica za bušenje ili mljevenje i dodatnih transportnih sustava bez vozača.
Svaki radni komad sadrži NFC oznaku na kojoj su ispisani proizvodni podaci (boja obratka, vrijeme isporuke, vrijeme skladištenja i uklanjanja, provedeni koraci proizvodnje, provedena kontrola kvalitete). Različiti obradaci u boji (bijeli, crveni, plavi) prolaze kroz različite proizvodne procese i stoga prolaze kroz različite stanice u tvornici i imaju različita vremena protoka.

Tvornicom upravlja centralni kontroler (Raspberry Pi 4 Model B), koji je umrežen s kontrolerima pojedinih tvorničkih modula, PLC Siemens S7 1200 u 24V verziji. Središnja kontrola komunicira preko standardiziranog VDA 5050 AGV sučelja i kontrolira transportne naloge za AGV. Za komunikaciju se koristi MQTT protokol (Message Queuing Telemetry Transport).

Tvornica je također putem WiFi usmjerivača povezana s oblakom fischertechnik koji sadrži internetsku trgovinu za naručitelje izradaka. Osim toga, dostupne su nadzorne ploče za kontrolu narudžbi, vizualizaciju tvorničkog statusa i određivanje ključnih brojki. Za simulaciju daljinskog održavanja, slike snimljene pokretnom kamerom u tvornici prikazuju se na nadzornoj ploči tako da se status tvornice može vidjeti na daljinu.

Fizički, osnovne ploče pojedinačnih modula u tvornici su povezane jedna s drugom pomoću principa pera i utora kako bi se formirala koherentna osnovna ploča. Dodatni moduli mogu se dodati na otvorene krajeve i konfigurirati na nadzornoj ploči.

Uz detaljan uvod u rukovanje tvornicom, didaktički popratni materijal nudi opsežan nastavni materijal. Sadržaj uključuje, primjerice, osnove industrije 4.0, modularnu proizvodnju, inteligentno umrežavanje, organizaciju ljudske tehnologije, digitalnog blizanca, procjenu podataka senzora u stvarnom vremenu i još mnogo toga.
