fischertechnik education 560840 tvornica za učenje 4.0 24V s PLC priključnom pločom model vježbanja i simulacijski model

Učiteljsko okruženje fischertechnik koristi se za učenje i razumijevanje primjena Industrije 4.0 u strukovnim školama i osposobljavanju, kao i za upotrebu u istraživanju, poučavanju i razvoju na sveučilištima, u tvrtkama i IT odjelima. Simulacija prikazuje postupak naručivanja, proizvodni postupak i postupak isporuke u digitaliziranim i umreženim procesnim koracima.

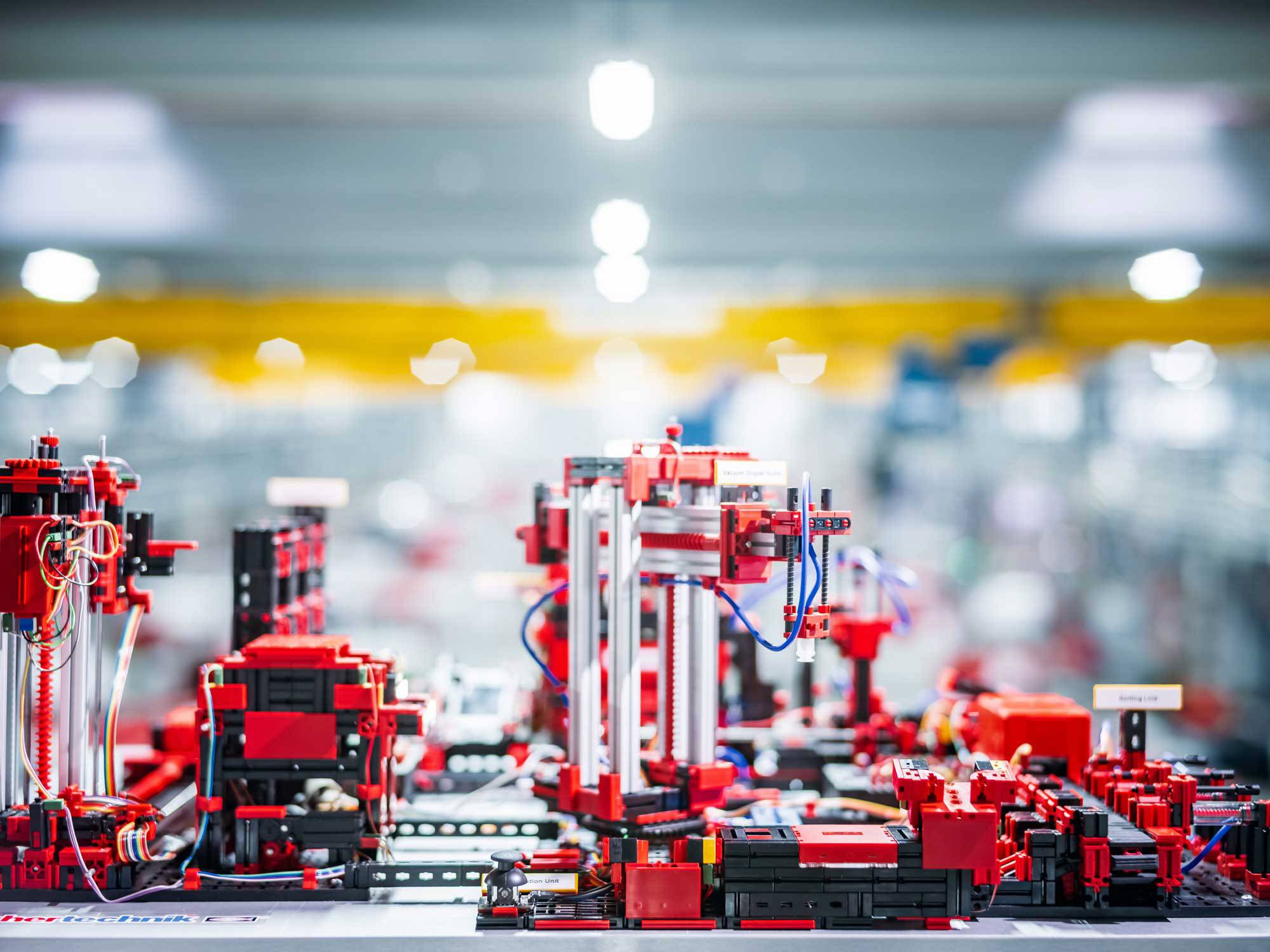

Tvornička slika

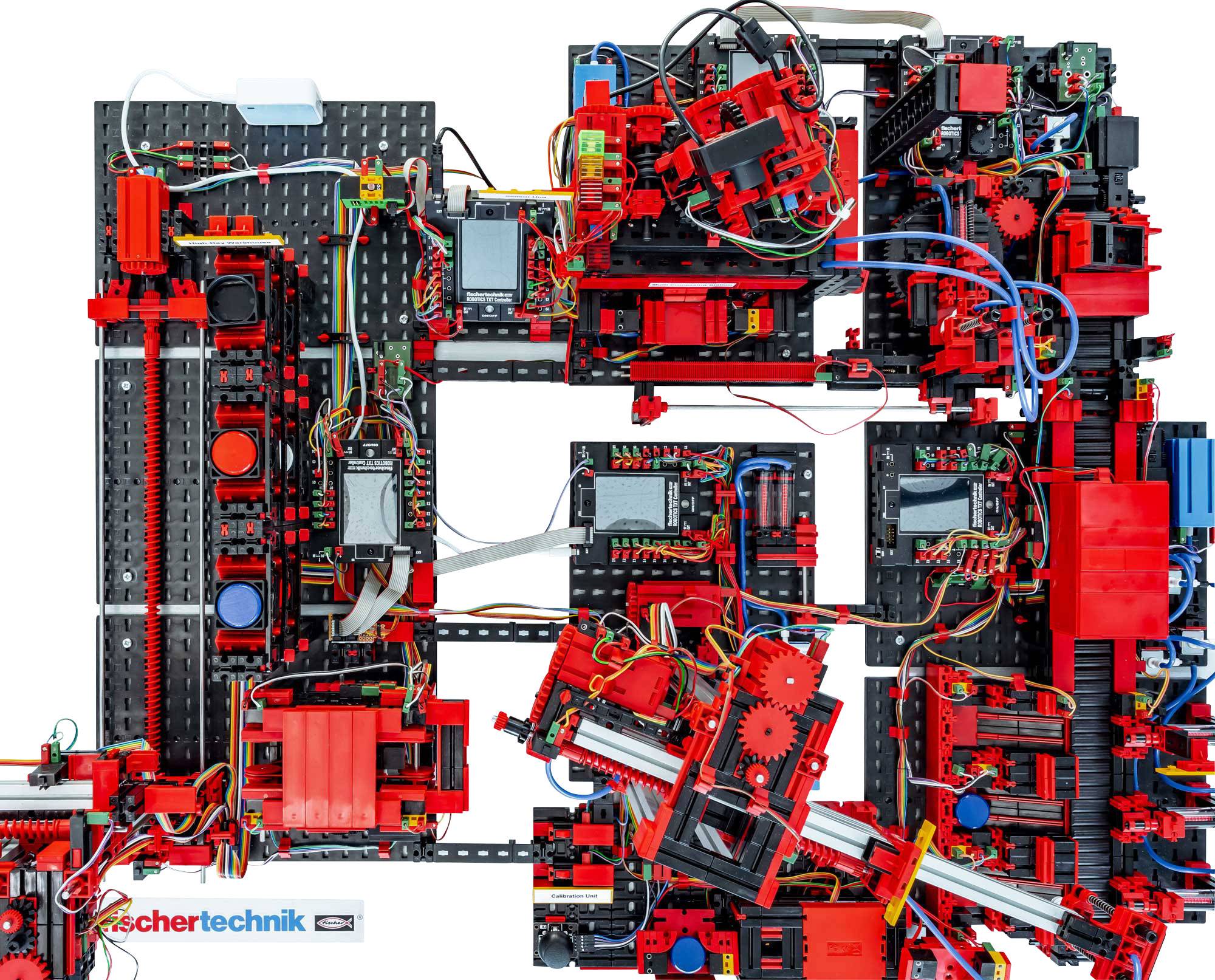

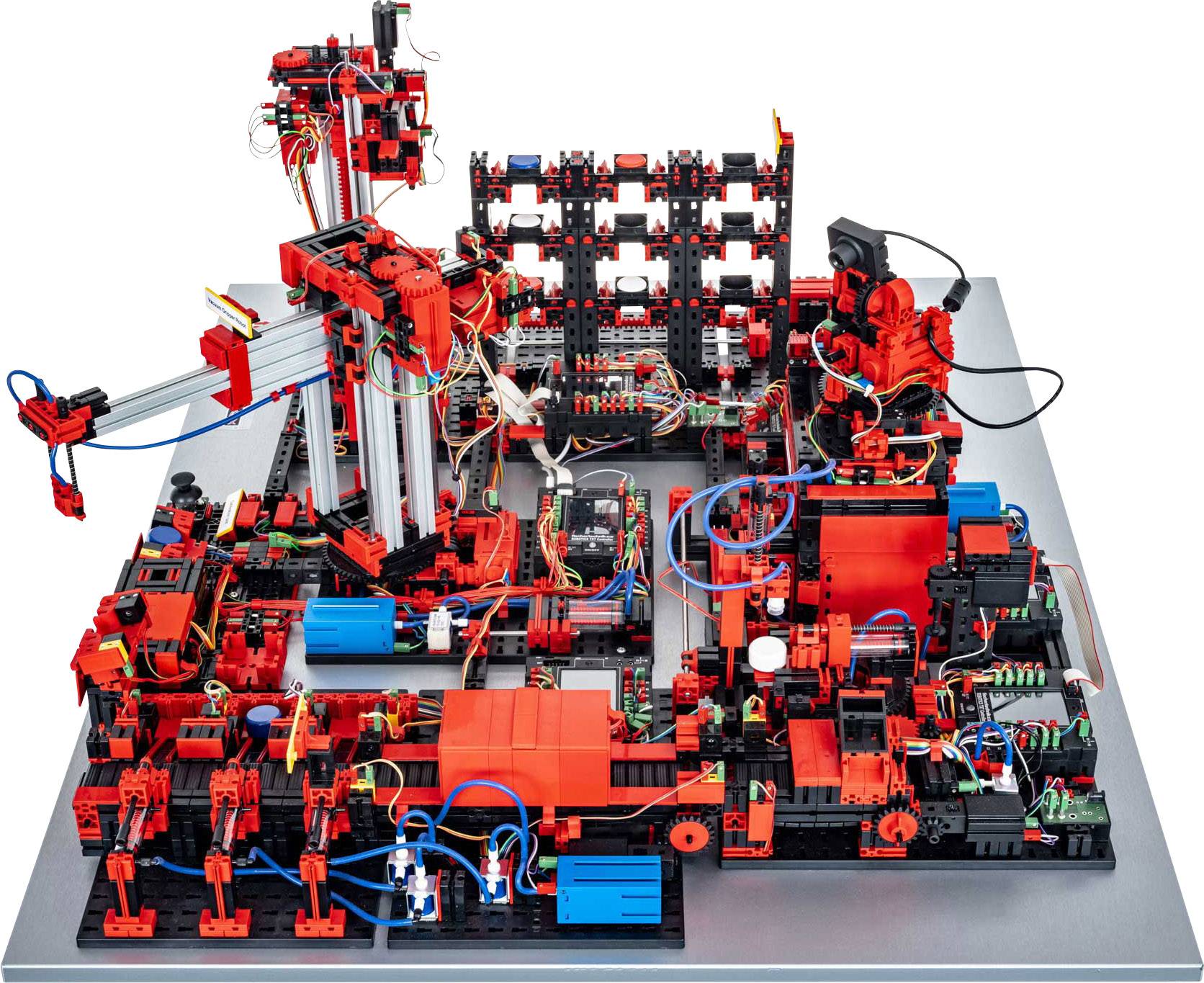

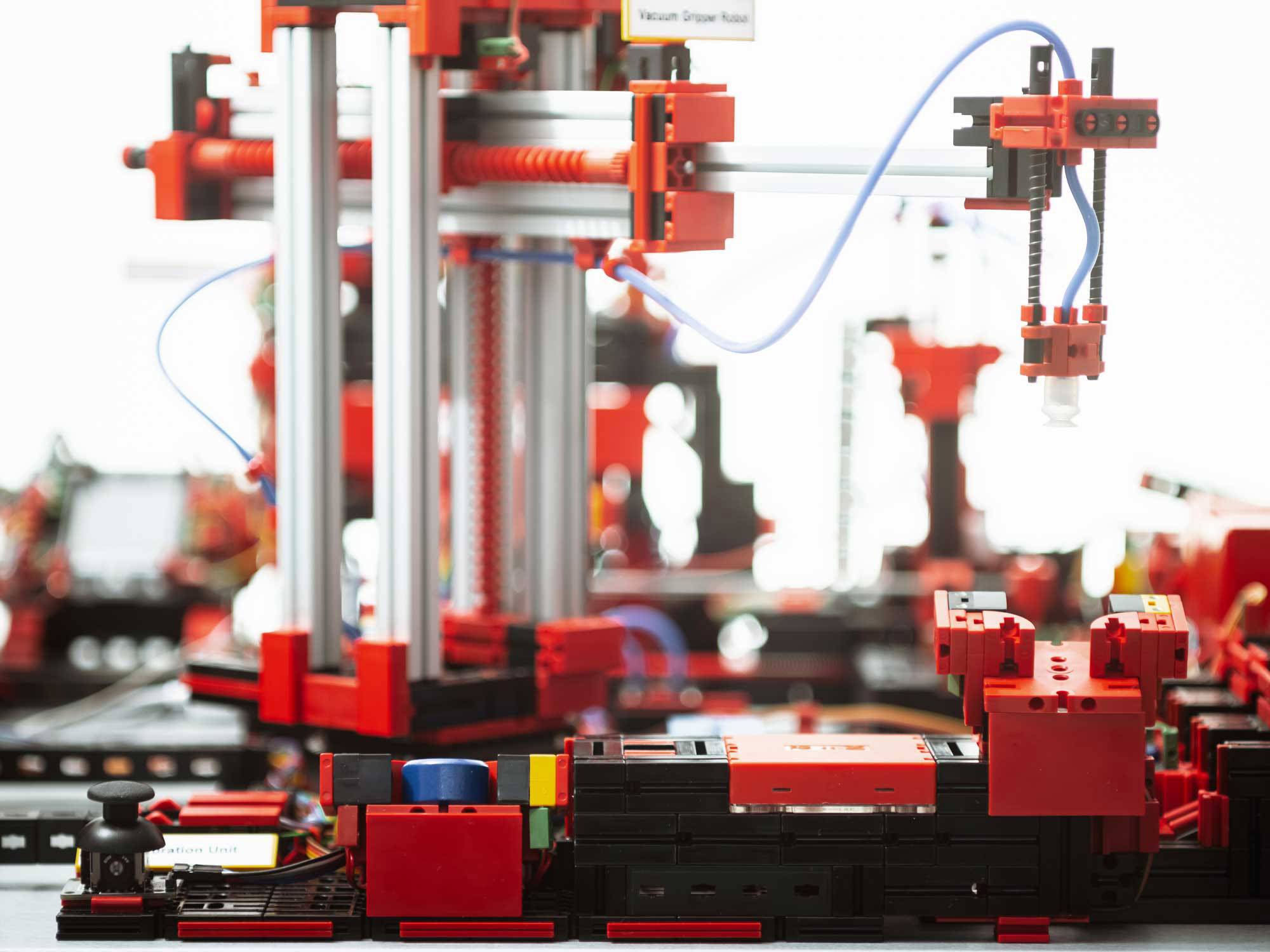

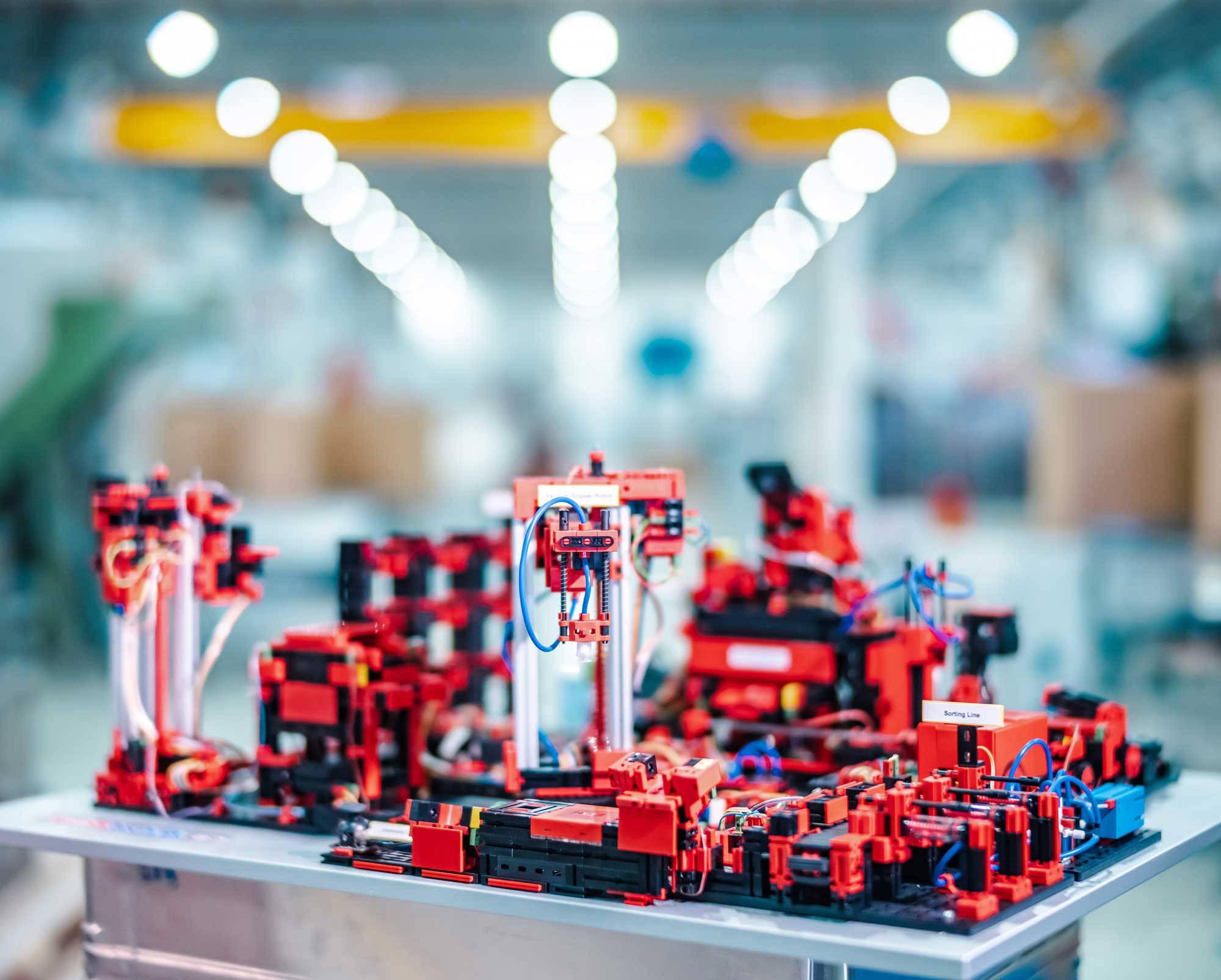

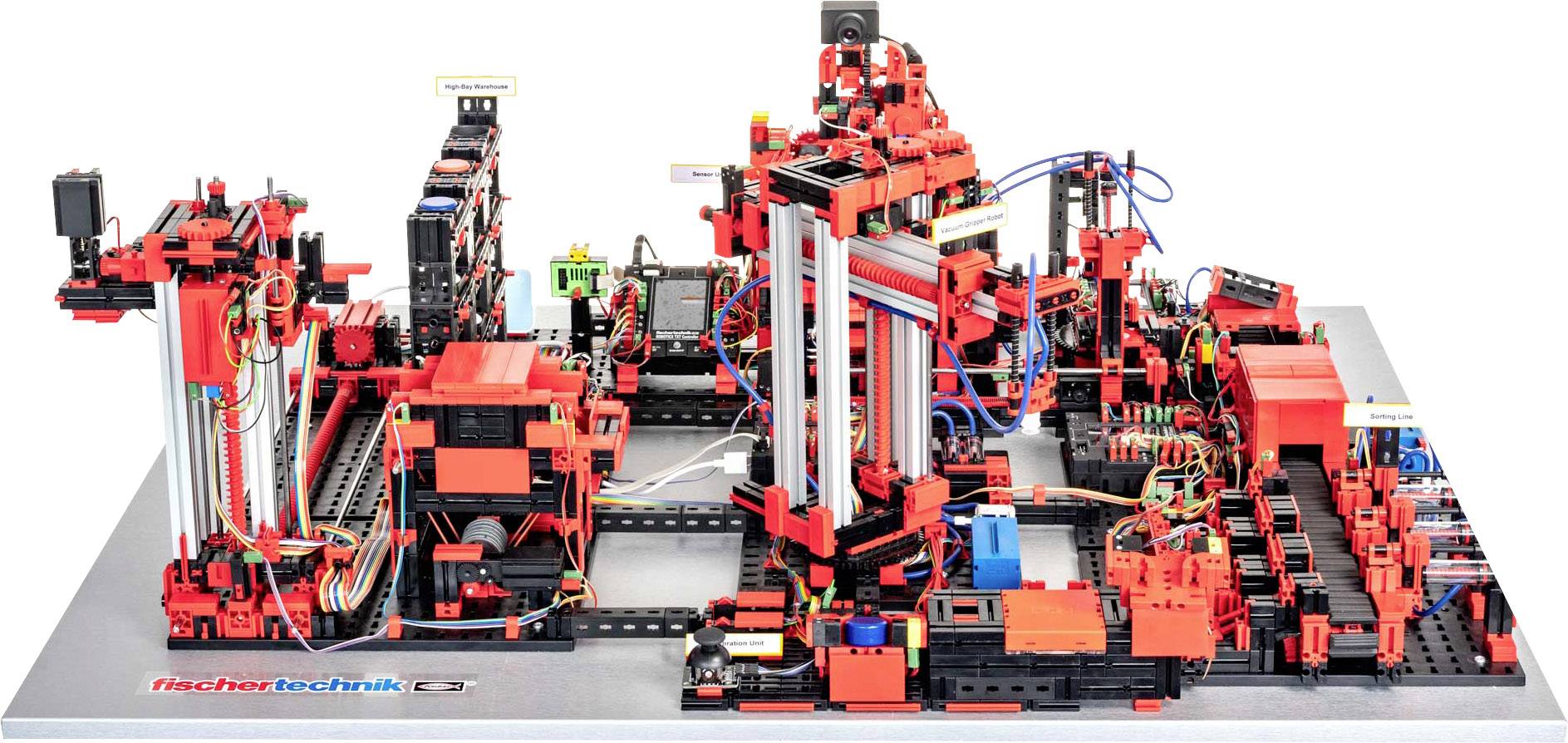

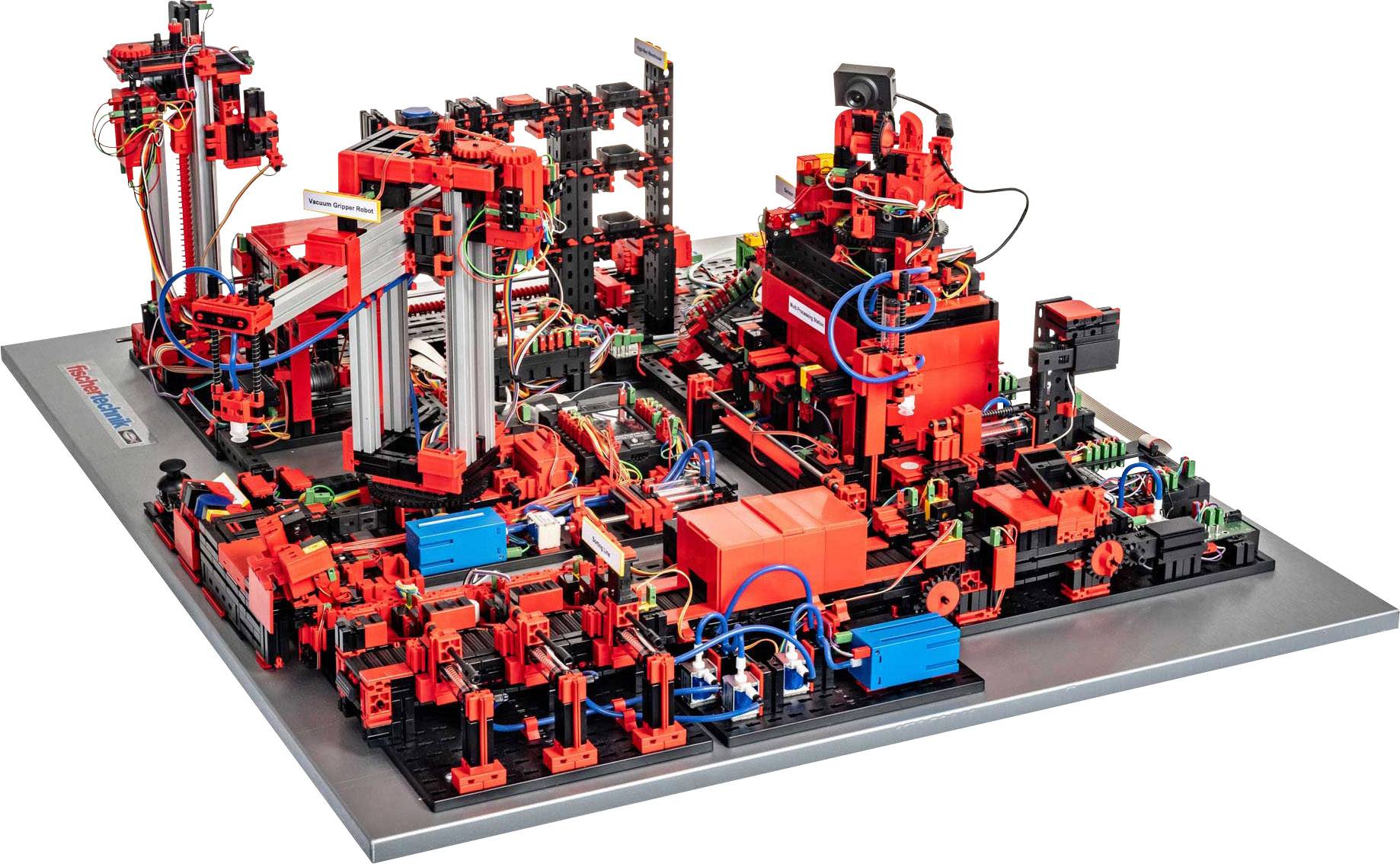

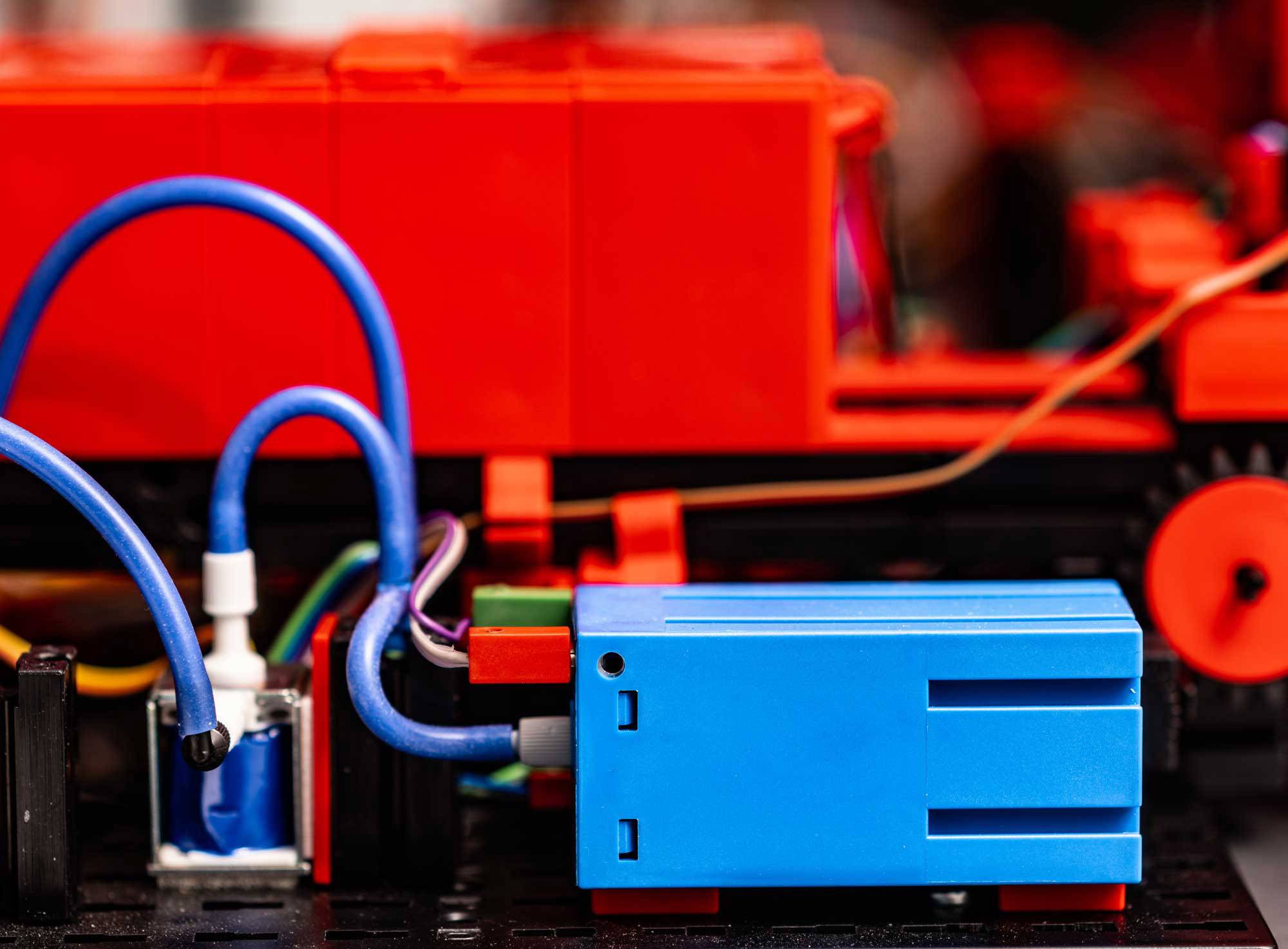

Tvornica koja se uči sastoji se od stanice za skladištenje i pronalaženje tvorničkih modula, vakuumske usisne hvataljke, skladišta s visokim zalihom, stanice za višestruku obradu s peći, linije za sortiranje s prepoznavanjem boja, senzora okoliša i okretne kamere. Nakon isporuke sirovina, oni se pohranjuju u visoko skladište, a nakon narudžbe na nadzornoj ploči, izratci prolaze kroz odgovarajuće tvorničke module i trenutni status odmah je vidljiv na nadzornoj ploči.

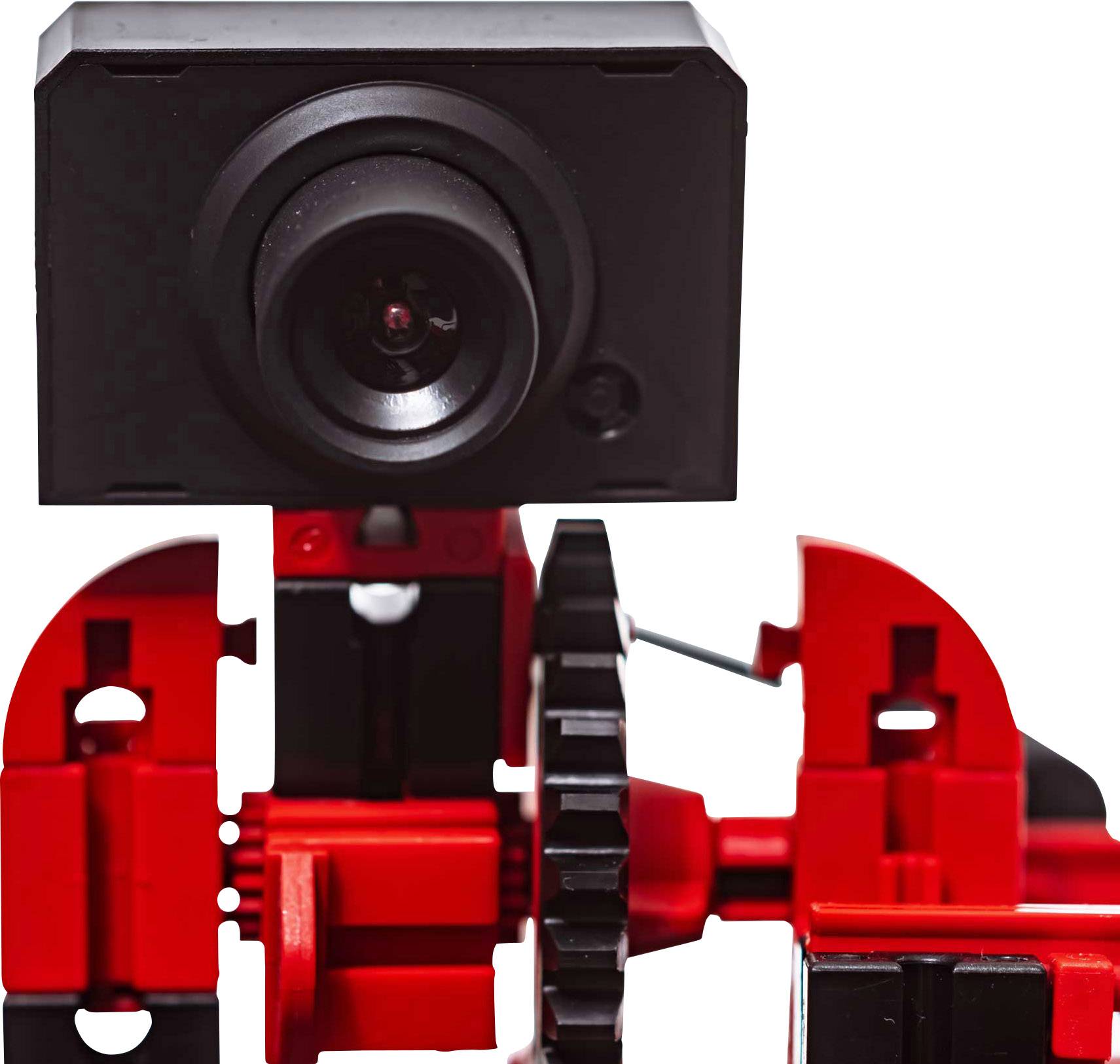

Integrirani senzor okoliša izvještava o temperaturama, vlažnosti, tlaku i kvaliteti zraka. Kamera vidi čitav sustav kroz vertikalni i vodoravni opseg zakretanja i stoga se može koristiti za daljinsko praćenje putem weba.

Pojedinačni obratci prate se pomoću NFC-a (Near Field Communication): Svaki obradak dobiva jedinstveni identifikacijski broj (ID). To omogućuje praćenje i vidljivost trenutnog stanja obradaka u procesu obrade.

Upravljanje
Postoje tri različite verzije tvornice za učenje fischertechnik 4.0 24V, koje se razlikuju u opsegu isporuke upravljanja. Ova je varijanta rješenje "plug and play". Ovdje je uključen kontroler i sve je već ožičeno.

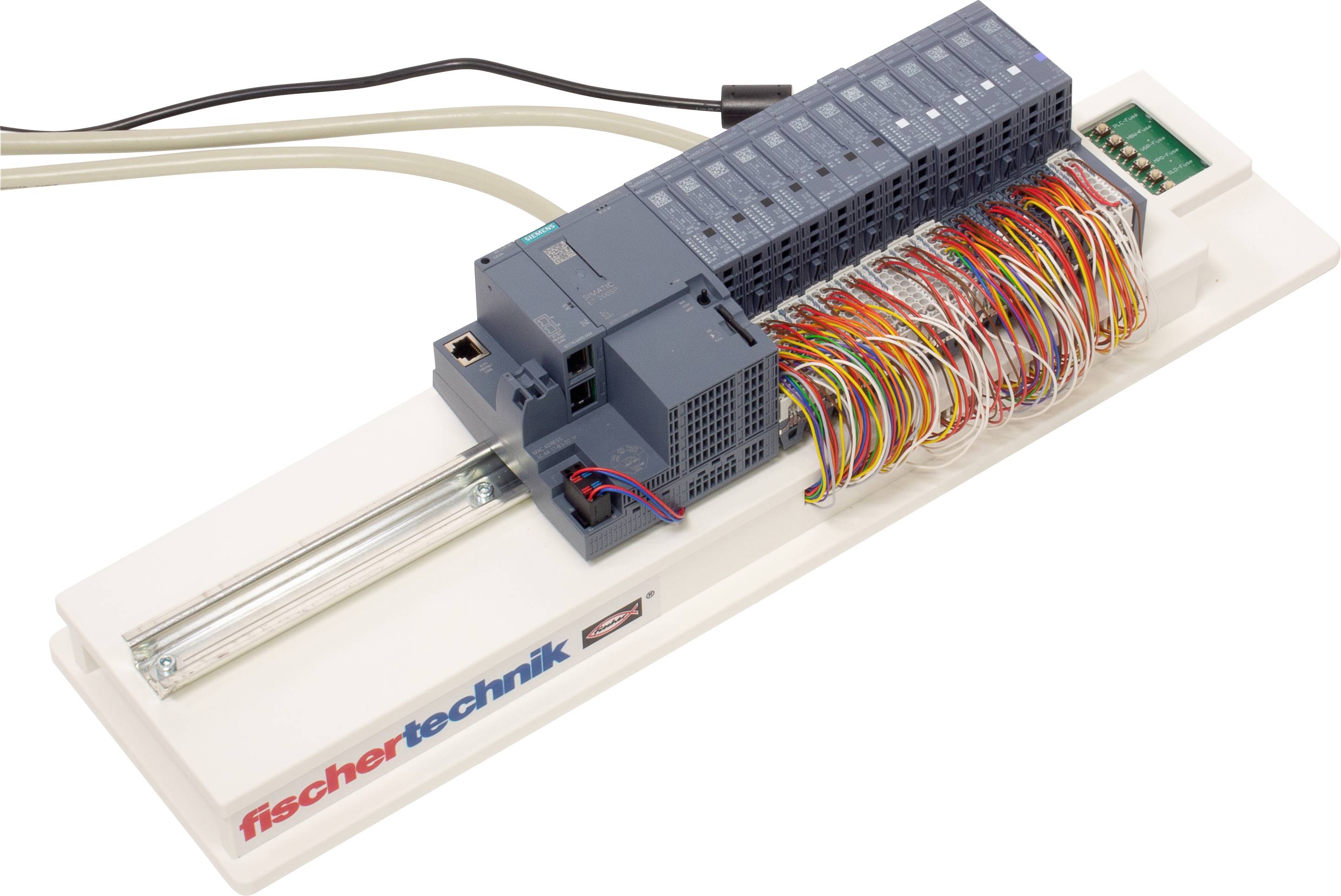

Komplet tvornice 4.0 za 24V s PLC-om S7-1500 kontrolira Siemens S7-1500. To je uključeno u opseg isporuke. I model i PLC u potpunosti su ožičeni, tako da se PLC može jednostavno povezati s modelom pomoću dva kabela za povezivanje. Potpuno napisani primjer programa (kao strukturirani tekst, ST) uključen je u opseg isporuke. Program je stvoren na temelju Siemensa S7-1500 i napisan je na Siemensovom TIA portalu V.16.

Također je instaliran fischertechnik TXT kontroler. To se napaja preko adapterske ploče i osigurava vezu s oblakom fischertechnik. Uz to, TXT kontroler komunicira u MQTT-u s IOT pristupnikom (Raspberry Pi), što zauzvrat prelazi u OPC-UA na PLC kontroler. S jedne strane, komponentama temeljenim na 9V, poput senzora okoliša, USB kamere, senzora svjetline i NFC čitača, može se obratiti putem MQTT sučelja, a PLC ih očitava. Međutim, još jedna funkcija IOT pristupnika trebala bi biti još zanimljivija, naime opcija neobavezne veze s vlastitim oblakom. Tvornica za učenje 4.0 nudi maksimalnu fleksibilnost za određenog korisnika.

fischertechnik Cloud
Veza s oblakom fischertechnik uspostavlja se putem WiFi usmjerivača isporučenog i integriranog u tvornicu za učenje. Preporučujemo upotrebu web preglednika Chrome ili Firefox. www.fischertechnik-cloud.com. Poslužitelji u oblaku nalaze se u Njemačkoj i osiguravaju primjenu strogih europskih zahtjeva za pohranu podataka. Osobni podaci zaštićeni su na računu s pristupom lozinki koji koristi vrlo siguran industrijski standard "OAuth2". Svi podaci poslani u oblak šifrirani su certifikatima (https standard).

2 nadzorne ploče, Raspberry Pi i Node-RED

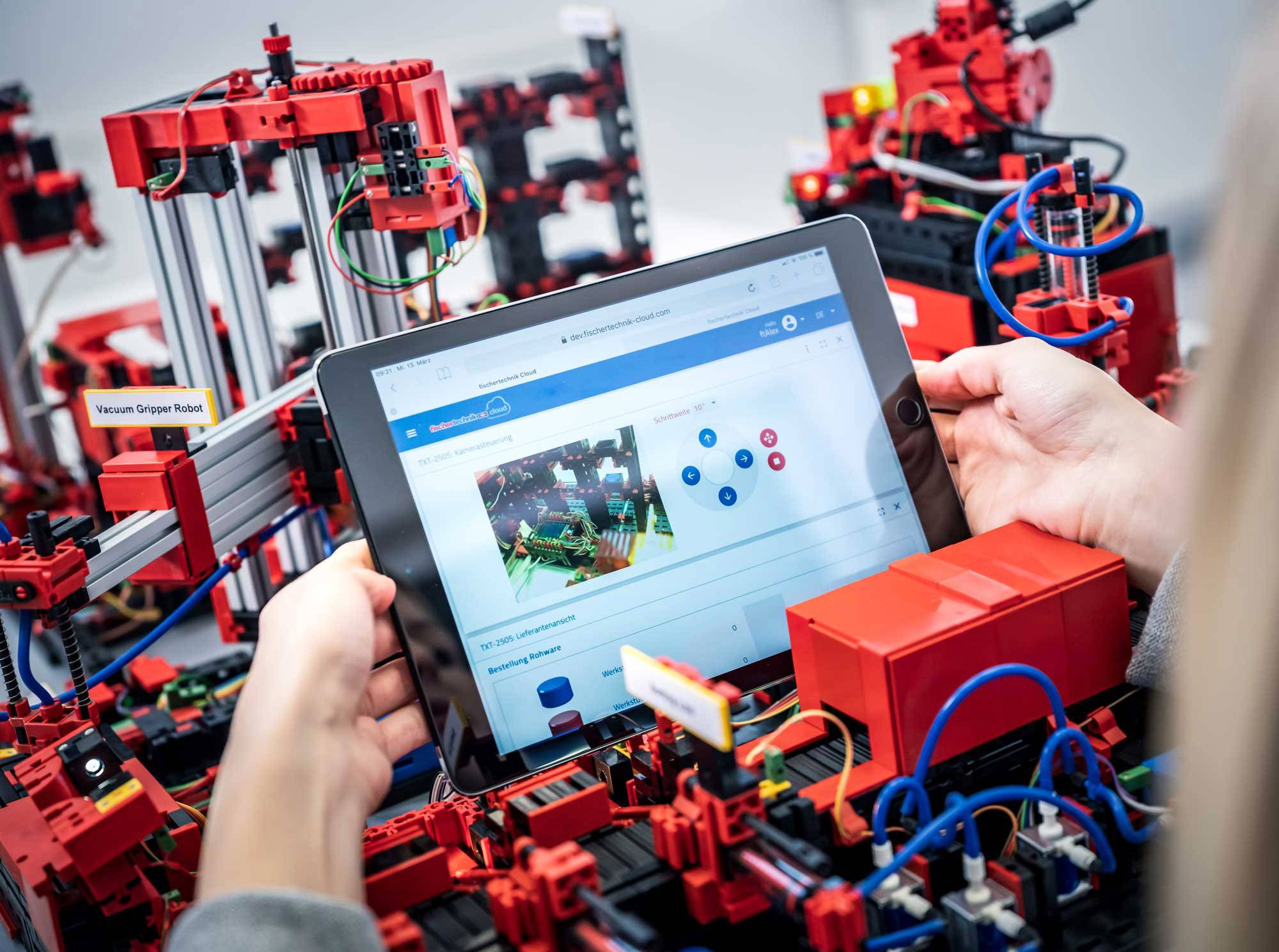

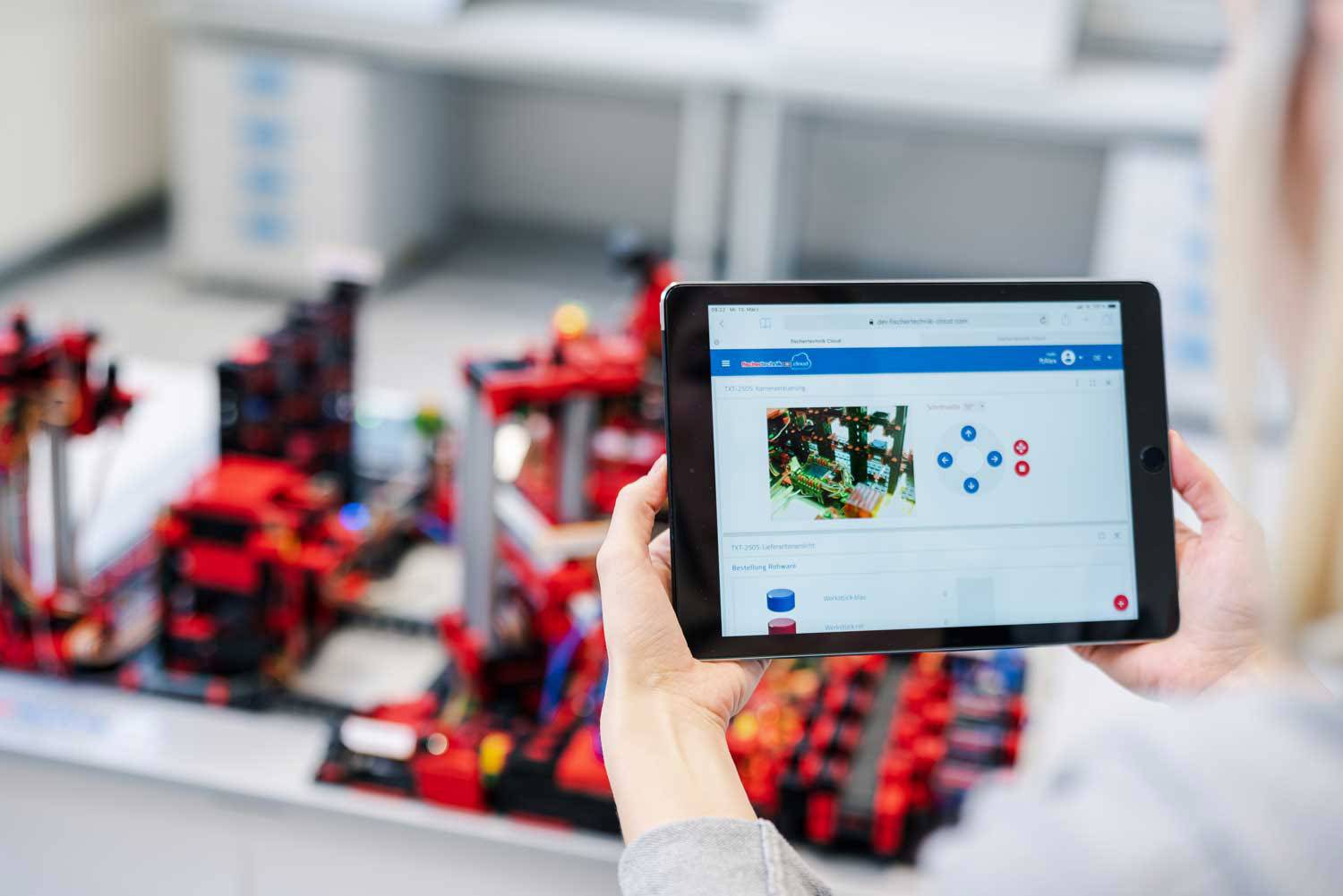

Nadzornoj ploči fischertechnik u oblaku može se pristupiti i njome se može upravljati putem mobilnih uređaja kao što su tableti i pametni telefoni, kao i na prijenosnim računalima i osobnim računalima. Uz to, lokalna nadzorna ploča, kreirana pomoću Node-RED, implementirana je na Raspberry Pi (IOT gateway), a vaše vlastite nadzorne ploče također se mogu stvoriti putem Node-RED.

Nadzorne ploče sadržane u tvornici za učenje 4.0 omogućuju prezentaciju platformi iz tri različite perspektive:
- Perspektiva kupca
- perspektiva dobavljača
- Pogled proizvodnje

U prikazu kupca prikazano je sučelje webshopa s košaricom na kojoj možete naručiti izradak i pratiti trenutni status narudžbe u košarici. Ova se povijest prikazuje na sučelju za kupca kako bi bio obaviješten o statusu svoje narudžbe.

U pogledu dobavljača prikazuje se i vizualizira postupak naručivanja sirove robe.

U proizvodnom prikazu mogu se ispitati tvornički status, proizvodni postupak, inventar, NFC / RFID čitač i vrijednosti senzora.

Ovdje se može kontrolirati i kamera koja nadgleda proizvodnu liniju. Sve ove funkcije kontroliraju se u prozoru i prebacuju putem izbornika.

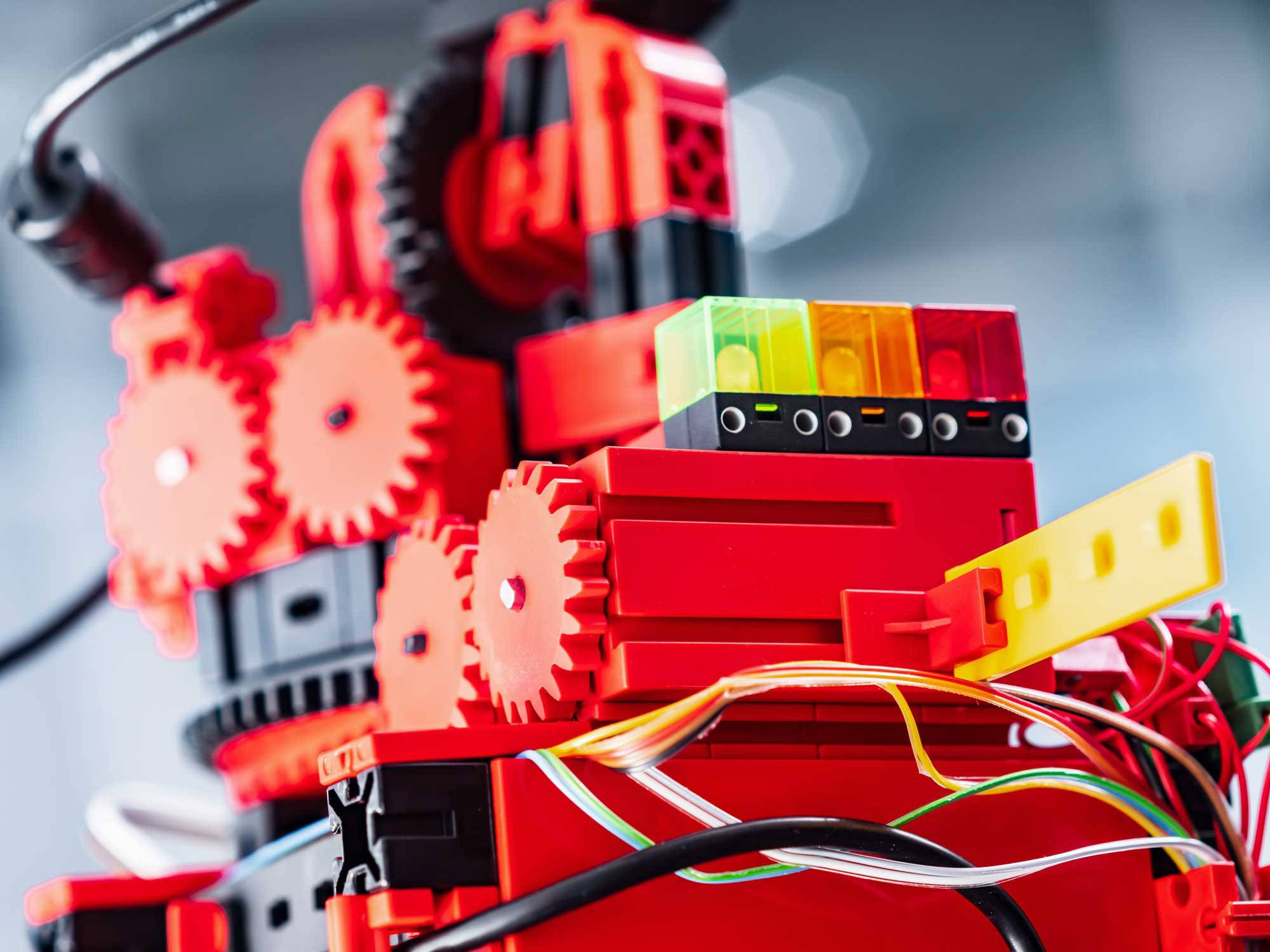

U tvorničkom statusu status pojedinog modula prikazuje se putem semaforskog zaslona. Ako se dogodi greška u proizvodnji, to se potvrđuje gumbom nakon uklanjanja uzroka i nastavka proizvodnje. U prikazu proizvodnog procesa, pojedini proizvodni koraci prikazani su na vizualno pojednostavljen način kroz povezane čvorove. Odgovarajući aktivni čvor (= proizvodni modul) svijetli zeleno ili crveno kada se dotični korak procesa obrađuje uživo ili ako postoji pogreška i čeka da se ispravi.

Razina zaliha u pogledu proizvodnje vizualizira trenutnu razinu zaliha obratka, uključujući minimalnu i maksimalnu zalihu. Pohranjuje se postupak točke narudžbe. Ovaj produkcijski prikaz koristi se isključivo za vizualizaciju. Proizvodni prikaz NFC / RFID čitača prikazuje podatke obratka i može se koristiti za ručno očitavanje ili brisanje obratka. Nepročišćeni podaci NFC oznaka mogu se čitati pomoću standardne NFC aplikacije s mobilnih uređaja s NFC čitačem. Svaki izradak ima svoj vlastiti, nepogrešiv ID i prikazuje sljedeće podatke: status, boju i vremensku oznaku od isporuke do otpreme. Kamerom se također upravlja putem produkcijskog prikaza, a vrijednosti očitane sa senzora okoliša također se mogu pogledati ovdje.
