fischertechnik 567769 tvornica za učenje 4.0, 9V V2 model vježbanja i simulacijski model

Digitalno vođene promjene u industrijskoj proizvodnji zahtijevaju veću umreženost i više inteligentnih informacija na svim razinama proizvodnje. S tvornicom učenja fischertechnik 4.0 ove se aktivnosti digitalizacije mogu simulirati, naučiti i primijeniti u maloj mjeri prije nego što se implementiraju u velikoj mjeri. Vrlo fleksibilan, modularan, kao i troškovno učinkovit i robustan model obuke i simulacije koji se može koristiti vrlo razumno.

Okruženje za učenje fischertechnik koristi se za učenje i razumijevanje aplikacija Industrije 4.0 u strukovnim školama i osposobljavanju kao i za istraživanje, podučavanje i razvoj na sveučilištima, u tvrtkama i IT odjelima. Simulacija preslikava proces naručivanja, proces proizvodnje i proces isporuke u digitaliziranim i umreženim koracima procesa.

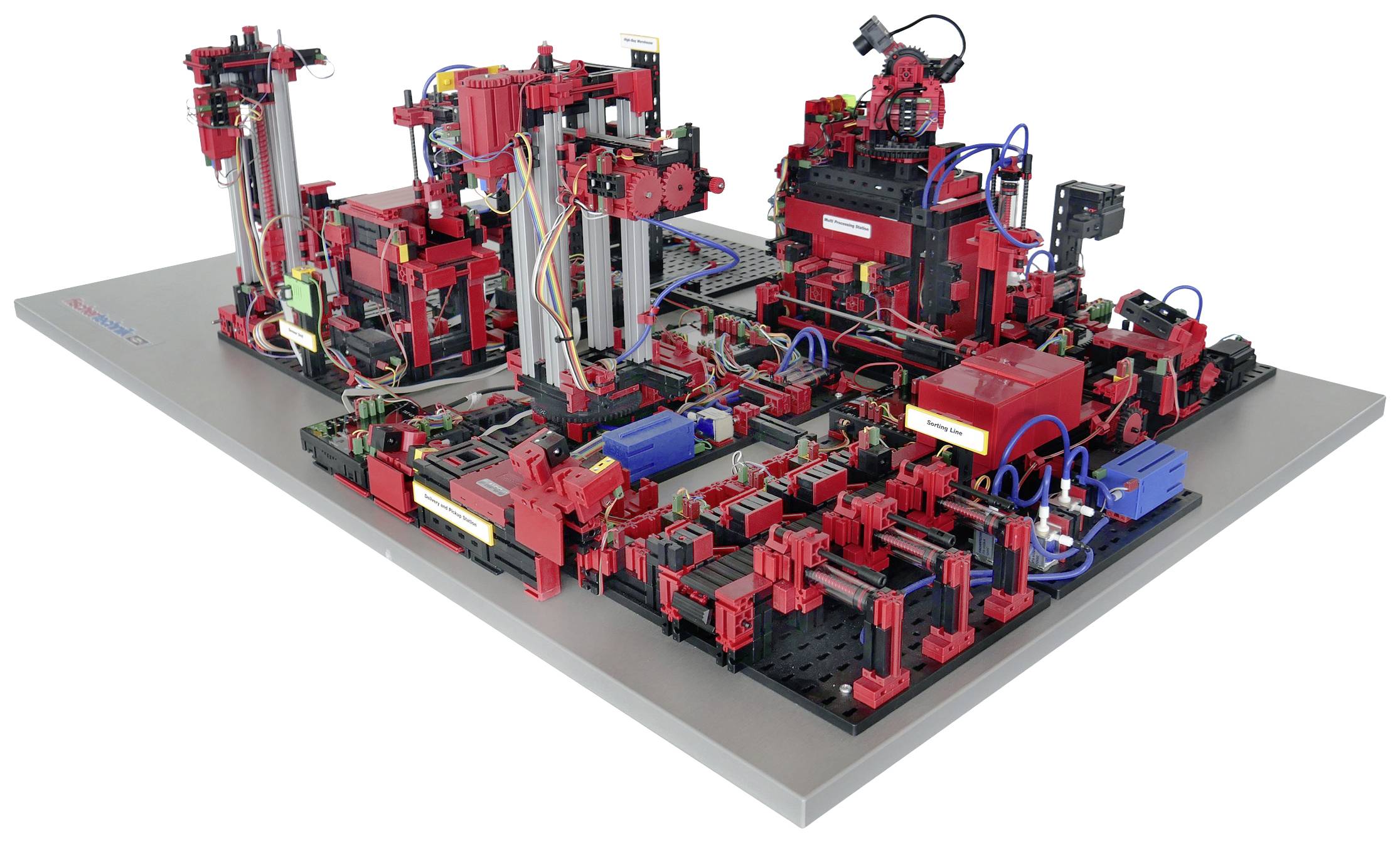

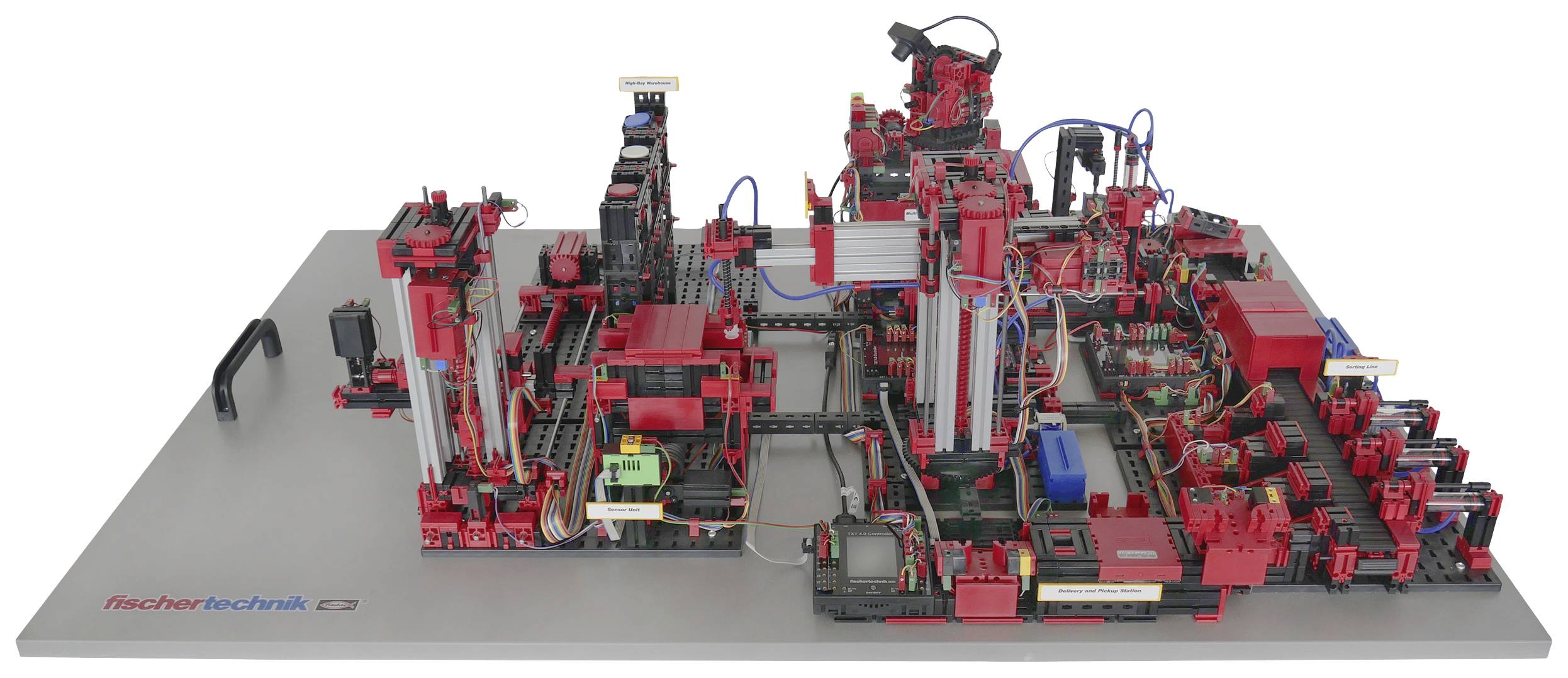

tvorničko okruženje

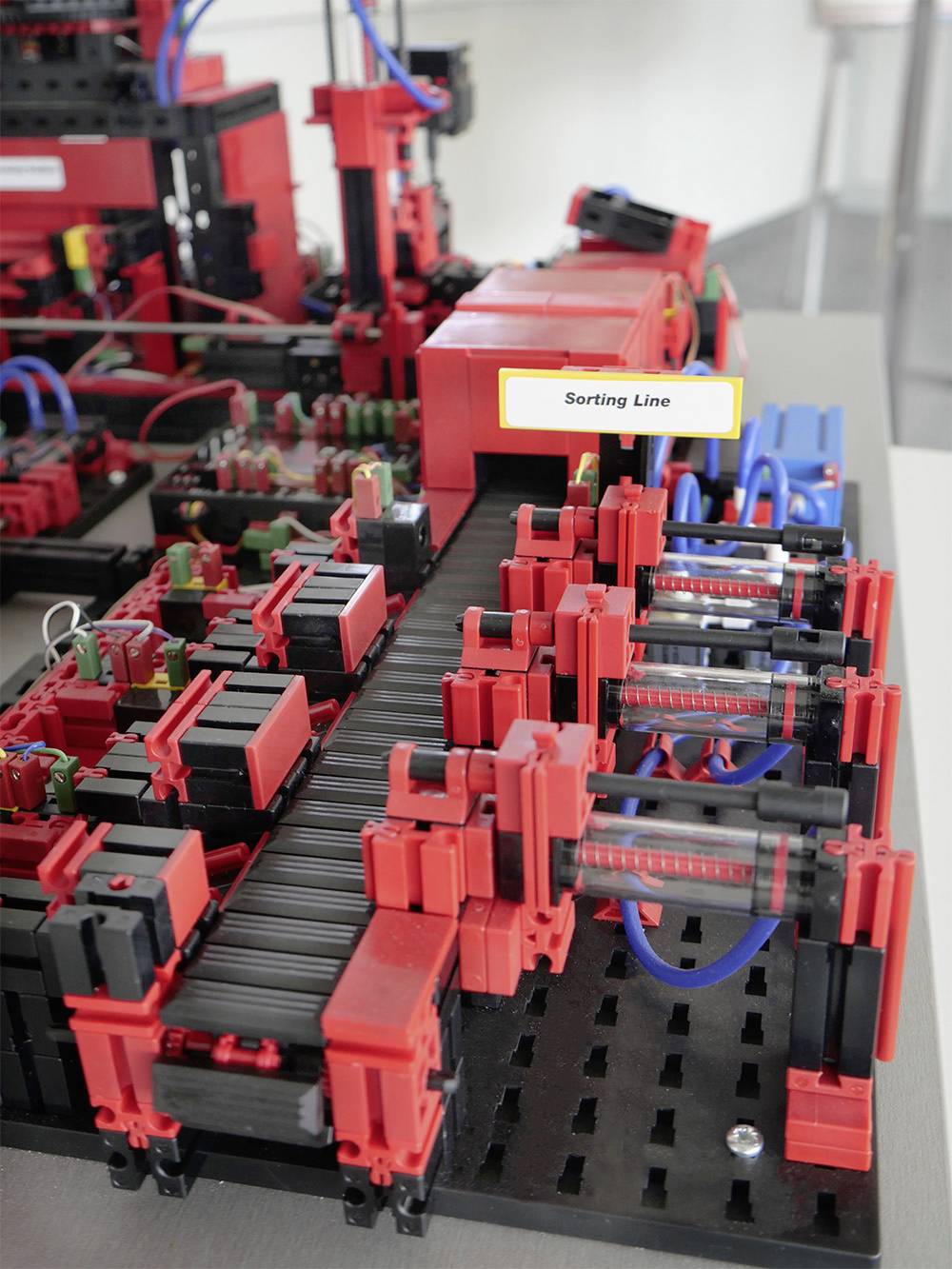

Sastoji se od stanice za skladištenje i preuzimanje tvorničkih modula, vakuumske usisne ploče, skladišta s visokim regalima, stanice za višestruku obradu s peći, linije za sortiranje s prepoznavanjem boja, senzora za okoliš i zakretne kamere. Nakon što je narudžba postavljena na nadzornoj ploči, obradaci prolaze kroz odgovarajuće tvorničke module i trenutni status je odmah vidljiv na nadzornoj ploči. Integrirani senzor okoline javlja vrijednosti za temperaturu, vlažnost, tlak zraka i kvalitetu zraka. Kamera vidi cijeli sustav kroz okomito i vodoravno pomicanje i stoga se može koristiti za daljinsko praćenje putem interneta.

Pojedinačne izratke prati NFC (Near Field Communication): Svaki izradak dobiva jedinstveni identifikacijski broj (ID). Time je omogućeno praćenje i pregled trenutnog statusa izradaka u procesu obrade.

Upravljanje

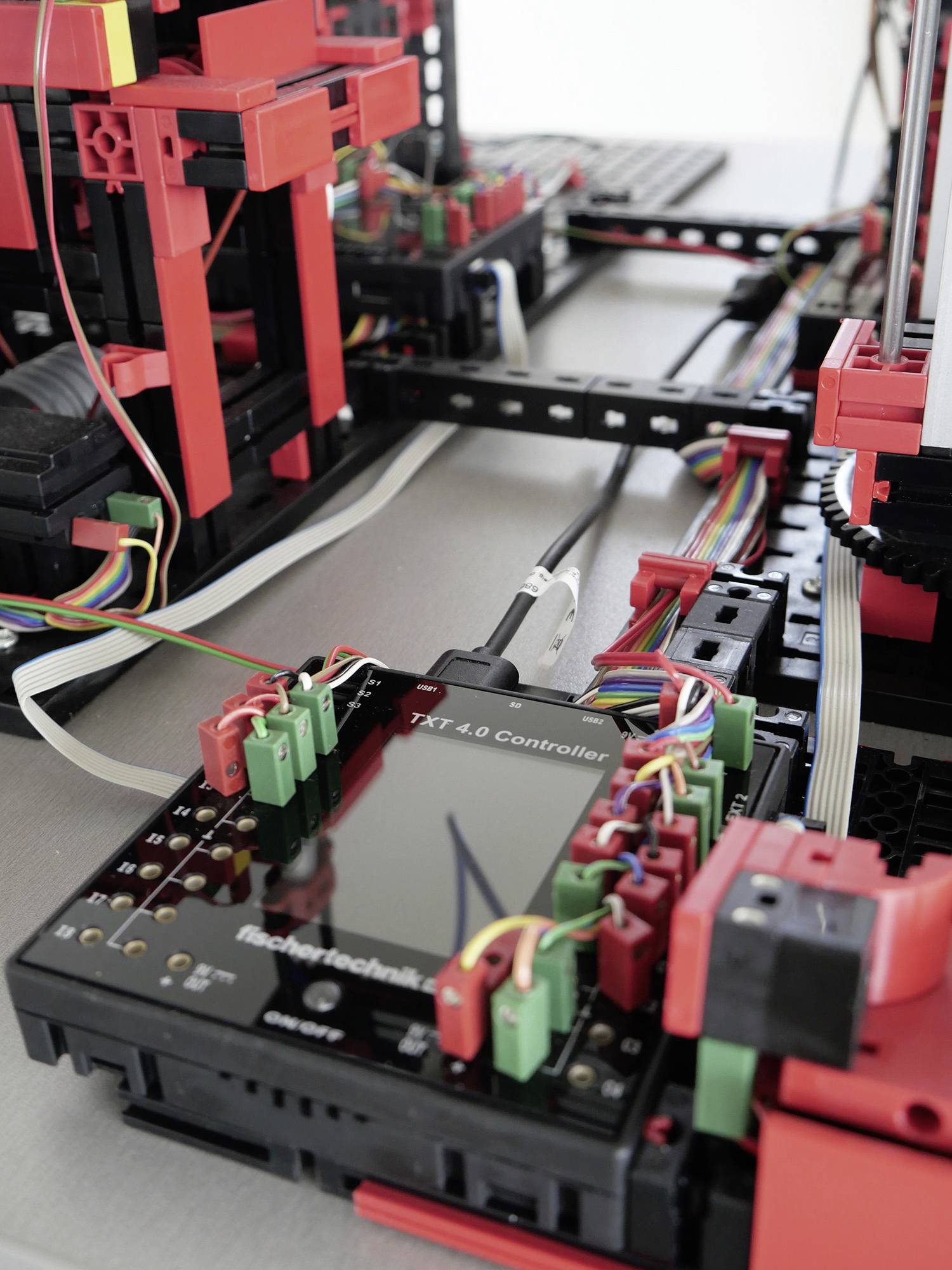

Tvornicom učenja 4.0 upravlja fischertechnik TXT 4.0 kontroler na 9V osnovi, od kojih je instalirano šest. Oni su povezani unutar tvornice prema principu master-slave i komuniciraju putem internog sustava sabirnice. Potpuni podaci o performansama TXT 4.0 kontrolera mogu se vidjeti na TXT 4.0 kontroleru.
Softverska aplikacija je napisana u ROBO Pro Coding ili u Pythonu i učitava se na kontroler spremna za pokretanje. Trenutne verzije odgovarajućih programa mogu se uvesti izravno u platformu za kodiranje ROBO Pro putem fischertechnik GitLaba.
Isporučeni ROBO Pro Coding / Python programi mogu se modificirati, a možete napisati i vlastite ROBO Pro Coding / Python programe za tvornicu učenja.

Nadalje, uz Node-RED, dostupna je lokalna nadzorna ploča na TXT 4.0 kontroleru, s kojom se može kontrolirati tvornica kao alternativa oblaku fischertechnik. Ova se implementacija također može modificirati. Komunikacija između Node-RED-a i programa odvija se pomoću MQTT-a. MQTT (Message Queuing Telemetry Transport) je otvoreni protokol za razmjenu poruka koji omogućuje prijenos podataka u obliku poruka između uređaja.

fischertechnik oblak

Veza s fischertechnik oblakom ostvaruje se putem WLAN-a preko TXT 4.0 kontrolera koji je postavljen kao glavni. Preporučujemo korištenje web preglednika Chrome ili Firefox. Cloud se može koristiti putem osobnog pristupa koji se kreira jednom (www.fischertechnik-cloud.com). Poslužitelji u oblaku nalaze se u Njemačkoj i osiguravaju primjenu strogih europskih zahtjeva za pohranu podataka. Osobni podaci zaštićeni su u računu s pristupom lozinkom pomoću vrlo sigurnog industrijskog standarda "OAuth2". Svi podaci koji se šalju u oblak kriptirani su certifikatima (https standard, zeleni lokot u web pregledniku).

Nadzorna ploča

Nadzornoj ploči može se pristupiti i upravljati njome putem mobilnih uređaja kao što su tableti i pametni telefoni, kao i na prijenosnim i osobnim računalima. Omogućuje prikaz iz tri različite perspektive:

- Pogled kupca
- Pogled dobavljača
- Prikaz proizvodnje

U prikazu kupca prikazano je sučelje web shopa s košaricom, gdje možete naručiti izradak i pratiti trenutni status narudžbe u košarici. Ova se povijest prikazuje na sučelju kako bi kupac bio obaviješten o statusu svoje narudžbe

Proces naručivanja sirovina prikazan je i vizualiziran u prikazu dobavljača.

U prikazu proizvodnje mogu se tražiti status tvornice, proizvodni proces, inventar, NFC/RFID čitač i vrijednosti senzora.

Ovdje se također može kontrolirati kamera koja prati proizvodnu liniju. Svim ovim funkcijama upravlja se unutar prozora i prebacuje preko izbornika.

U tvorničkom statusu, status dotičnog modula vizualizira se pomoću prikaza semafora. Ako se u proizvodnji pojavi greška, to se nakon otklanjanja uzroka potvrđuje tipkom i proizvodnja se nastavlja. U prikazu proizvodnog procesa, pojedinačni proizvodni koraci prikazani su na vizualno pojednostavljen način pomoću povezanih čvorova. Aktivni čvor (= proizvodni modul) svijetli zeleno ili crveno ako se odgovarajući procesni korak obrađuje uživo ili ako postoji greška i čeka se popravak.

Prikaz proizvodnje zaliha vizualizira trenutnu zalihu radnih komada uključujući minimalnu i maksimalnu zalihu. Pohranjuje se postupak točke narudžbe. Ovaj prikaz proizvodnje služi samo za vizualizaciju. Proizvodni prikaz NFC/RFID čitača prikazuje podatke obratka i može se koristiti za ručno očitavanje ili brisanje obratka. Neobrađeni podaci NFC oznaka mogu se čitati s mobilnih uređaja s NFC čitačem pomoću standardne NFC aplikacije. Svaki obradak ima svoj jedinstveni ID i prikazuje sljedeće podatke: status, boju i vremensku oznaku od isporuke do otpreme. Kamera se također kontrolira putem prikaza proizvodnje, a ovdje se također mogu vidjeti vrijednosti očitane sa senzora za okoliš.
