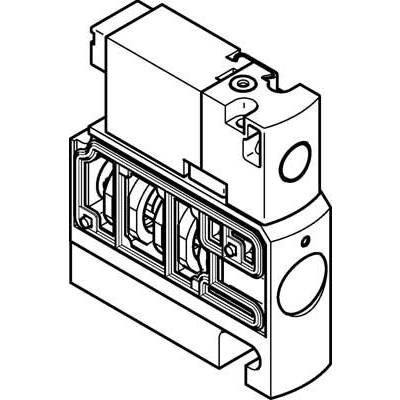

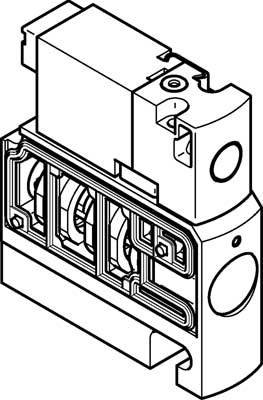

FESTO CPVSC1-M1HT-K-H-Q3C 548056 elektromagnetski ventil 3/2 zatvoreno monostabilno 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Istaknuti proizvodi i detalji
FESTO CPVSC1-M1HT-K-H-Q3C 548056 elektromagnetski ventil 3/2 zatvoreno monostabilno 1 St.
Tehnički podaci
- Električni priključak: utikač, 2-polni
- Vrsta proizvoda
elektromagnetski ventil
- Funkcija
3/2 zatvoreno monostabilno
- Pogonski medij
Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Temperaturni opseg medija
-5 do 50 °C
- Proizvođač-br. dijela
548056
- Izvedba
Normalni nominalni protok: 170 l / min
- Priključak
kolektivna veza
QS-3
- Radni tlak (maks
7 bar
- Radni tlak (min.)
-0.9 bar
- Brtveni material
NBR
- Materijal kućišta
lijevani aluminij
- Težina
30.5 g
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-5 °C
IP40
- Kontrola tlaka (maks.)
7 bar
- Kontrola tlaka (min.)
3 bar
- Maks. temperatura okoline
50 °C
- Min. temperatura okoline
-5 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1942079 FESTO CPVSC1-M1HT-K-H-Q3C 548056 elektromagnetski ventil 3/2 zatvoreno monostabilno 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1942079 FESTO CPVSC1-M1HT-K-H-Q3C 548056 elektromagnetski ventil 3/2 zatvoreno monostabilno 1 St.
Informacije
Informacije 1942079 FESTO CPVSC1-M1HT-K-H-Q3C 548056 elektromagnetski ventil 3/2 zatvoreno monostabilno 1 St.
Opis
Dosljedno promišljeno:
Priključak CPV Smart Cubic s ventilom na čvrstoj mreži
CPV-SC ima visinu od samo 40 mm i širinu od 40 mm i s 2 do 16 položaja ventila bilo gdje. Montaža također DIN šinom.
Dosljedno fleksibilan
Za još veću fleksibilnost, CPV Smart Cubic sjaji s različitim izbornim funkcijama ventila: 5 / dvosmjerni monostabil, 5 / dvosmjerni bistabil, trosmjerni dom zatvoren ili otvoren i dvosmjerni dom zatvoren.
Dosljedno promišljeno
Izvrsnost veze, primjerice, kod pneumatskih ili električnih priključaka. Praktični pneumatski izlazi s prednje strane uvjeravaju, kao i jednostavne mogućnosti električnog spajanja s jednog priključka, preko SubD utikača, vrpce kabela do Profibus DP-a i DeviceNet. Posljednje, ali ne najmanje bitno, višenamjenski držač naljepnica za trajno označavanje i ručno prekrivanje.
Ovaj tekst je strojno preveden.
Priključak CPV Smart Cubic s ventilom na čvrstoj mreži
CPV-SC ima visinu od samo 40 mm i širinu od 40 mm i s 2 do 16 položaja ventila bilo gdje. Montaža također DIN šinom.
Dosljedno fleksibilan
Za još veću fleksibilnost, CPV Smart Cubic sjaji s različitim izbornim funkcijama ventila: 5 / dvosmjerni monostabil, 5 / dvosmjerni bistabil, trosmjerni dom zatvoren ili otvoren i dvosmjerni dom zatvoren.
Dosljedno promišljeno
Izvrsnost veze, primjerice, kod pneumatskih ili električnih priključaka. Praktični pneumatski izlazi s prednje strane uvjeravaju, kao i jednostavne mogućnosti električnog spajanja s jednog priključka, preko SubD utikača, vrpce kabela do Profibus DP-a i DeviceNet. Posljednje, ali ne najmanje bitno, višenamjenski držač naljepnica za trajno označavanje i ručno prekrivanje.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bar i temperaturi vode u rasponu od 5 do 30 ° C. QNn vrijednost je mjerenje plinova u litrama po minuti.
