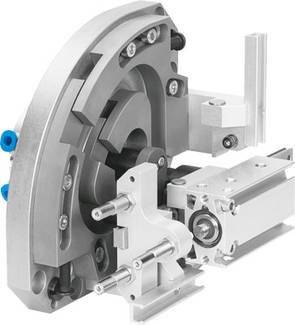

FESTO 562559 HSW-10-AP-AW modul za rukovanje 8 bar
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (3.089,00 € / komad)
3.089,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 562559 HSW-10-AP-AW modul za rukovanje 8 bar
Tehnički podaci
- Radni hod: 9 ... 15 mm Veličina: 10 Vrsta ugradnje: s provrtom i centrirnom čahrom Radni tlak: 4 ... 8 bara Operativni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: -: -] Prigušivanje: CC: Krivulja blage karakteristike amortizera s obje strane Položaj ugradnje: Bilo koja napomena o radnom i upravljačkom mediju: Moguć je podmazani rad (potreban u daljnjem radu) Konstrukcijski dizajn: Linearna vodilica plus zakretni pogon okretnog ležaja pozitivno vođen redoslijed kretanja Maksimalni linearni hod pod kutom zakretanja 90 °: 90/90 mm Maksimalni obrtni moment Mx: 0,6 Nm Maksimalni obrtni moment My: 0,6 Nm Maksimalni zakretni moment Mz: 0,6 Nm Maksimalna sila procesa u Y- Smjer: 30 N Maksimalni položaj čekanja po Z-hodu: 10 mm Maksimalno nosivost: 0,5 kg Min. Vrijeme ciklusa: 0,6 s Pneumatski priključak: M3 Pneumatski priključak, položaj čekanja: M5 Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 1,360 g Teorijska sila pri 6 bara : 30 N Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: Visokolegirani čelik Materijal opružnog pritiska: Visokolegirani čelik Materijal osnovne ploče: Kovana aluminijska legura, eloksirani Materijal držača: Kovana aluminijska legura, eloksirani Materijal poprečne vodilice: Kaljeni čelik, Materijal karike: Kaljeni čelik, Materijal okretne poluge: Čelik kaljen, završna obrada crnim oksidom Materijal senzorske šine: Kovana aluminijska legura, anodizirani web materijal : Eloksirana kovana aluminijska legura Materijal za podešavanje vijka: Legirani čelik Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Pogonska tempratura
0 °C (min)
- Maks. pogonski tlak
8 bar
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
562559
- Težina
1360 g
- Radni tlak (maks
8 bar
- Min. radni tlak
4 bar
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-10-AP-AW
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204495 FESTO 562559 HSW-10-AP-AW modul za rukovanje 8 bar
