Slika slična

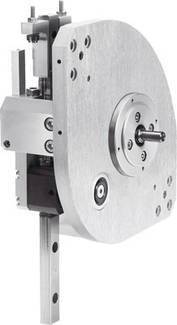

FESTO 540238 HSW-16-AS modul za rukovanje
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (4.385,00 € / komad)
4.385,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 540238 HSW-16-AS modul za rukovanje
Tehnički podaci
- Radni udar: 20 ... 35 mm Veličina: 16 Vrsta ugradnje: s provrtom i centrirnom čahrom Prigušivanje: prigušivanje buke preko odbojnika Položaj ugradnje: bilo koji Konstrukcijska izvedba: linearna vodilica pogonskog vratila plus okretni ležaj prisilno vođeno Max. Pogonski moment na pogonskom vratilu: 2,5 Nm Maks. Aksijalna sila na pogonskom vratilu: 30 N Max Kut zakretanja 90 °: 175/175 mm Max. Moment Mx: 2,5 Nm Max. Moment My: 2,5 Nm Max. Moment Mz: 2,5 Nm Max. Sila procesa u Y-smjeru: 50 N Max. Radijalna sila na pogonskom vratilu : 75 N Maksimalni nosivost: 1,5 kg Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 4.900 g Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: Visokolegirani čelik Materijal opružnog pritiska: Visokolegirani čelik Materijal osnovne ploče: Kovana aluminijska legura, eloksirani Materijal držača: Kovana aluminijska legura, eloksirani Materijal poprečne vodilice: Kaljeni čelik, Materijal karike: Kaljeni čelik, Materijal okretne poluge: Čelik kaljen, završna obrada crnim oksidom Materijal senzorske šine: Kovana aluminijska legura, anodizirani web materijal : Eloksirana aluminijska legura Podesivi vijak Materijal: visokolegirani čelik Napomena o materijalima: Bez bakra i PTFE Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
540238
- Težina
4900 g
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-16-AS
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204398 FESTO 540238 HSW-16-AS modul za rukovanje
