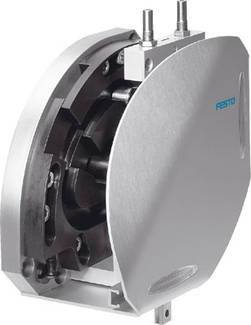

Slika slična
FESTO 540229 HSW-12-AP-SD modul za rukovanje 8 bar
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (3.735,00 € / komad)
3.735,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 540229 HSW-12-AP-SD modul za rukovanje 8 bar
Tehnički podaci
- Radni udar: 15 ... 25 mm Veličina: 12 Vrsta ugradnje: s provrtom i centrirnom čahrom Radni tlak: 4 ... 8 bara Operativni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: -: -] Prigušivanje: CC: Krivulja blage karakteristike amortizera s obje strane Položaj ugradnje: Bilo koja napomena o radnom i upravljačkom mediju: Moguć je podmazani rad (potreban u daljnjem radu) Konstrukcijski dizajn: Linearna vodilica plus okretni pogon okretnog ležaja, pozitivno vođen redoslijed kretanja Maksimalni linearni hod pod kutom okretanja 90 °: 142/142 mm Maks. moment Mx: 1,5 Nm Maks. moment My: 1,5 Nm Maks. moment Mz: 1,5 Nm Maksimalna sila procesa u Y- Smjer: 35 N Maksimalno korisno opterećenje: 1 kg Minimalno vrijeme ciklusa: 0,8 s Pneumatski priključak: M5 Detekcija položaja: za blizinske prekidače Težina proizvoda: 3.040 g Teorijska sila pri 6 bara: 35 N Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: visokolegirani čelik Materijal pokrova: kovana aluminijska legura, eloksirano Materijal opružnog pritiska: visokolegirani čelik Materijal osnovne ploče: kovana aluminijeva legura, eloksirano Materijal držača: kovana aluminijeva legura, eloksirano Materijal poprečnih vodilica: kaljeni čelik, kaljeni materijal: kaljeni čelik : Kovani eloksirani aluminijski legirani materijal: Kovani legirani aluminijski eloksirani Materijal za podešavanje vijka: Visokolegirani čelik Napomena o materijalima: Bez bakra i PTFE Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Centrifugalna sila do 6 bar
35 N
- Maks. pogonski tlak
8 bar
- Proizvođač-br. dijela
540229
- Težina
3040 g
- Radni tlak (maks
8 bar
- Min. radni tlak
4 bar
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-12-AP-SD
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204393 FESTO 540229 HSW-12-AP-SD modul za rukovanje 8 bar
