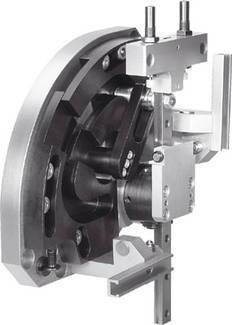

FESTO 540228 HSW-12-AP modul za rukovanje 8 bar
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (3.609,00 € / komad)
3.609,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 540228 HSW-12-AP modul za rukovanje 8 bar
Tehnički podaci
- Radni udar: 15 ... 25 mm Veličina: 12 Vrsta ugradnje: s provrtom i centrirnom čahrom Radni tlak: 4 ... 8 bara Operativni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: -: -] Prigušivanje: CC: Krivulja blage karakteristike amortizera s obje strane Položaj ugradnje: Bilo koja napomena o radnom i upravljačkom mediju: Moguć je podmazani rad (potreban u daljnjem radu) Konstrukcijski dizajn: Linearna vodilica plus okretni pogon okretnog ležaja, pozitivno vođen redoslijed kretanja Maksimalni linearni hod pod kutom zakretanja 90 °: 142/142 mm Maks. moment Mx: 1,5 Nm Maks. moment My: 1,5 Nm Maks. moment Mz: 1,5 Nm Maksimalna sila procesa u Y- Smjer: 35 N Maksimalno korisno opterećenje: 1 kg Minimalno vrijeme ciklusa: 0,8 s Pneumatski priključak: M5 Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 2.840 g Teorijska sila pri 6 bara: 35 N Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: Visokolegirani čelik Materijal opružnog pritiska: Visokolegirani čelik Materijal osnovne ploče: Kovana aluminijska legura, eloksirani Materijal držača: Kovana aluminijska legura, eloksirani Materijal poprečne vodilice: Kaljeni čelik, Materijal karike: Kaljeni čelik, Materijal okretne poluge: Čelik kaljen, završna obrada crnim oksidom Materijal senzorske šine: Kovana aluminijska legura, anodizirani web materijal : Eloksirana aluminijska legura Podesivi vijak Materijal: visokolegirani čelik Napomena o materijalima: Bez bakra i PTFE Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Centrifugalna sila do 6 bar
35 N
- Pogonska tempratura
0 °C (min)
- Maks. pogonski tlak
8 bar
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
540228
- Težina
2840 g
- Radni tlak (maks
8 bar
- Min. radni tlak
4 bar
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-12-AP
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204392 FESTO 540228 HSW-12-AP modul za rukovanje 8 bar
