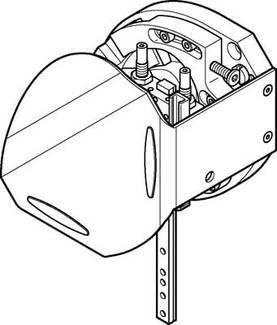

Linearni crtež/Nacrt sklopa
FESTO 540227 HSW-10-AS-SD modul za rukovanje
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.775,00 € / komad)
2.775,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 540227 HSW-10-AS-SD modul za rukovanje
Tehnički podaci
- Radni hod: 9 ... 15 mm Veličina: 10 Vrsta ugradnje: s provrtom i centrirnom čahrom Prigušivanje: Prigušivanje buke preko odbojnika Položaj ugradnje: Bilo koji Konstruktivna izvedba: linearna vodilica pogonskog vratila plus rotacijski ležaj prisilno vođeno Max. Pogonski moment na pogonskom vratilu: 0,85 Nm Maks. Aksijalna sila na pogonskom vratilu: 10 N Max Kut okretanja 90 °: 90/90 mm Max. Moment Mx: 0,6 Nm Max. Moment My: 0,6 Nm Max. Moment Mz: 0,6 Nm Max. Sila procesa u Y-smjeru: 30 N Max. Radijalna sila na pogonskom vratilu : 30 N Maksimalni nosivost: 0,5 kg Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 1.300 g Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: visokolegirani čelik Materijal pokrova: kovana aluminijska legura, eloksirano Materijal opružnog pritiska: visokolegirani čelik Materijal osnovne ploče: kovana aluminijeva legura, eloksirano Materijal držača: kovana aluminijeva legura, eloksirano Materijal poprečnih vodilica: kaljeni čelik, kaljeni materijal: kaljeni čelik : Kovani eloksirani aluminijski legirani materijal: Kovani legirani aluminijski eloksirani Materijal za podešavanje vijka: Visokolegirani čelik Napomena o materijalima: Bez bakra i PTFE Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
540227
- Težina
1300 g
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-10-AS-SD
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204391 FESTO 540227 HSW-10-AS-SD modul za rukovanje
