FESTO 540223 HSW-10-AP-SD modul za rukovanje 8 bar
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (2.829,00 € / komad)
2.829,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

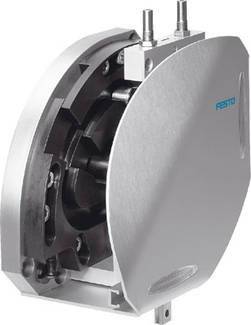

FESTO 540223 HSW-10-AP-SD modul za rukovanje 8 bar
Tehnički podaci
- Radni hod: 9 ... 15 mm Veličina: 10 Vrsta ugradnje: s provrtom i centrirnom čahrom Radni tlak: 4 ... 8 bara Operativni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: -: -] Prigušivanje: CC: Krivulja blage karakteristike amortizera s obje strane Položaj ugradnje: Bilo koja napomena o radnom i upravljačkom mediju: Moguć je podmazani rad (potreban u daljnjem radu) Konstrukcijski dizajn: Linearna vodilica plus zakretni pogon okretnog ležaja pozitivno vođen redoslijed kretanja Maksimalni linearni hod pod kutom zakretanja 90 °: 90/90 mm Maksimalni obrtni moment Mx: 0,6 Nm Maksimalni obrtni moment My: 0,6 Nm Maksimalni zakretni moment Mz: 0,6 Nm Maksimalna sila procesa u Y- Smjer: 30 N Maksimalno korisno opterećenje: 0,5 kg Minimalno vrijeme ciklusa: 0,6 s Pneumatski priključak: M3 Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 1,350 g Teorijska sila pri 6 bara: 30 N Temperatura okoline: 0 ... 60 ° C Materijal za zaustavljanje: visokolegirani čelik Materijal pokrova: kovana aluminijska legura, eloksirano Materijal opružnog pritiska: visokolegirani čelik Materijal osnovne ploče: kovana aluminijeva legura, eloksirano Materijal držača: kovana aluminijeva legura, eloksirano Materijal poprečnih vodilica: kaljeni čelik, kaljeni materijal: kaljeni čelik : Kovani eloksirani aluminijski legirani materijal: Kovani legirani aluminijski eloksirani Materijal za podešavanje vijka: Visokolegirani čelik Napomena o materijalima: Bez bakra i PTFE Ponoviti točnost krajnjih položaja: +/- 0,02 mm Z-hod: 80 ... 100 mm
- Vrsta proizvoda
modul za rukovanje
- Pogonska tempratura
0 °C (min)
- Maks. pogonski tlak
8 bar
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
540223
- Težina
1350 g
- Radni tlak (maks
8 bar
- Min. radni tlak
4 bar
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSW-10-AP-SD
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204389 FESTO 540223 HSW-10-AP-SD modul za rukovanje 8 bar
