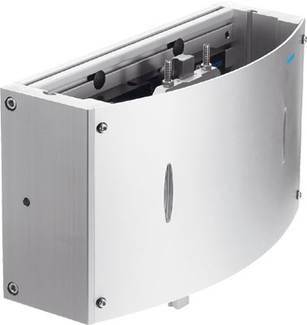

Slika slična
FESTO 533622 HSP-25-AS-SD modul za rukovanje
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (5.385,00 € / komad)
5.385,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 533622 HSP-25-AS-SD modul za rukovanje
Tehnički podaci
- Veličina: 25 Montaža prednje jedinice: s provrtom Način ugradnje: s provrtom s utornim maticama Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: -: -] Jastuk: CC: Krivulja mekane karakteristike amortizera s obje strane Položaj ugradnje: vertikalna vodilica Napomena o radnom i upravljačkom mediju : Moguće je podmazivanje (potrebno u daljnjem radu) Konstruktivna izvedba: pogonsko vratilo, poprečna vodilica, pozitivno vođeni slijed kretanja Maks. Pogonski moment na pogonskom vratilu: 5 Nm Maks. Aksijalna sila na pogonskom vratilu: 50 N Maks. Okretni moment Mx dinamički: 3,2 Nm Maks. Okretni moment Mx statički: 15 Nm Max. Moment Momentalna dinamika: 3,2 Nm Max. Moment Momentalna statičnost: 15 Nm Max. Moment Mz-dinamika: 3,2 Nm Max. Moment Mz-statika: 15 Nm Max. Radijalna sila na pogonskom vratilu: 120 N Maksimalna nosivost: 1, 5 kg Minimalno vrijeme ciklusa: 1 s Otkrivanje položaja: za blizinske prekidače Težina proizvoda: 7.400 g Teorijska sila pri 6 bara: 65 N Temperatura okoline: 0 ... Uređaj / vodilica protiv uvrtanja 60 ° C: Poprečna vodilica Materijal osnovne ploče: kovana aluminijska legura Materijal poprečne vodilice: kaljeni čelik Materijal bočnih dijelova: kovana aluminijeva legura Napomena o materijalima: Bez bakra i PTFE Točnost ponavljanja: ± 0,02 mm Y-hod: 130 ... Z-hod 170 mm: 50 ... 70 mm radni hod Z-poteza: 25 mm
- Vrsta proizvoda
modul za rukovanje
- Centrifugalna sila do 6 bar
65 N
- Proizvođač-br. dijela
533622
- Težina
7400 g
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSP-25-AS-SD
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204297 FESTO 533622 HSP-25-AS-SD modul za rukovanje
