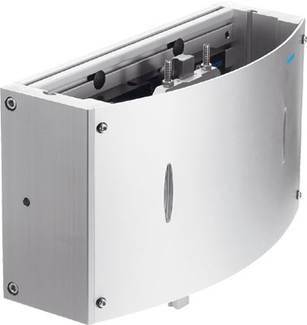

FESTO 533614 HSP-16-AS-SD modul za rukovanje
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (4.209,00 € / komad)
4.209,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 533614 HSP-16-AS-SD modul za rukovanje
Tehnički podaci
- Veličina: 16 Montaža prednje jedinice: s provrtom Način ugradnje: s provrtom s utornim maticama Radni medij: Stlačeni zrak prema ISO 8573-1: 2010 [7: -: -] Jastuk: CC: Krivulja mekane karakteristike amortizera s obje strane Položaj ugradnje: vertikalna vodilica Napomena o radnom i upravljačkom mediju : Moguće je podmazivanje (potrebno u daljnjem radu) Konstrukcijska izvedba: pogonsko vratilo, poprečna vodilica, pozitivno vođeni slijed kretanja Maks. Pogonski moment na pogonskom vratilu: 2,5 Nm Maks. Aksijalna sila na pogonskom vratilu: 30 N maks. Okretni moment Mx dinamički: 2,4 Nm maks. Okretni moment Mx statički : 10 Nm Maks. Moment Moja dinamika: 2,4 Nm Max. Moment Moja statika: 10 Nm Max. Moment Mz dinamika: 2,4 Nm Max. Moment Mz statička: 10 Nm Max. Radijalna sila na pogonskom vratilu: 75 N 1 kg Minimalno vrijeme ciklusa: 0,8 s Detekcija položaja: za blizinske prekidače Težina proizvoda: 4.300 g Teorijska sila pri 6 bara: 50 N Temperatura okoline: 0 ... Uređaj / vodilica protiv uvrtanja 60 ° C: Poprečna vodilica Materijal osnovne ploče: kovana aluminijska legura Materijal poprečne vodilice: kaljeni čelik Materijal bočnih dijelova: kovana aluminijeva legura Napomena o materijalima: Bez bakra i PTFE Točnost ponavljanja: ± 0,01 mm Y-hod: 90 ... Z-hod 110 mm: 35 ... 50 mm radni hod Z-poteza: 20 mm
- Vrsta proizvoda
modul za rukovanje
- Centrifugalna sila do 6 bar
50 N
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
533614
- Težina
4300 g
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSP-16-AS-SD
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204289 FESTO 533614 HSP-16-AS-SD modul za rukovanje
