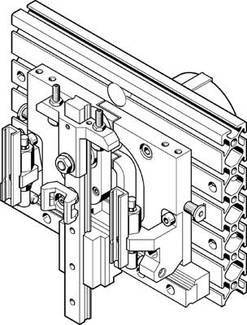

Linearni crtež/Nacrt sklopa
FESTO 533612 HSP-16-AP-WL modul za rukovanje 8 bar
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (4.425,00 € / komad)
4.425,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO 533612 HSP-16-AP-WL modul za rukovanje 8 bar
Tehnički podaci
- Veličina: 16 Montaža na prednjoj jedinici: s prolaznom rupom Vrsta montaže: s prolaznom rupom s utornim maticama Radni tlak: 4 ... 8 bara Radni medij: Komprimirani zrak u skladu s ISO 8573-1: 2010 [7: -: -] Ublažavanje: CC: Obloga amortizera amortizera s obje strane Položaj ugradnje: Okomita vodilica Način rada: dvostruko djelujuće Napomena o radnom i upravljačkom mediju: Moguće je podmazivanje (potreban za daljnji rad) Konstruktivna struktura: zakretni modul s poprečnom vodilicom Položaj čekanja po želji lijevi slijed prisilnog kretanja Max. Moment Mx dinamički: 2,4 Nm Max. Moment Mx statički: 10 Nm Max. Moment Moja dinamika: 2,4 Nm Max. Moment Moj statički: 10 Nm Max. Moment Mz dinamički: 2,4 Nm Najveći zakretni moment Mz statički: 10 Nm Maksimalni položaj čekanja po Z-hodu: 25 mm Maksimalna nosivost: 1 kg Minimalno vrijeme ciklusa: 0,8 s Pneumatski priključak: M5 Pneumatski priključak u čekanju: M5 Detekcija položaja: za blizinski prekidač Težina proizvoda : 3.300 g Teoretska sila pri 6 bara: 50 N Temperatura okoline: 0 ... Uređaj / vodilica protiv uvrtanja 60 ° C: Poprečna vodilica Materijal osnovne ploče: Kovana aluminijska legura Materijal poprečne vodilice: Kaljeni čelik Materijal bočnih dijelova: Kovana aluminijska legura Točnost ponavljanja: ± 0,01 mm Y-hod: 90 ... Z-hod 110 mm: 35 ... 50 mm radni hod Z-poteza: 20 mm
- Vrsta proizvoda
modul za rukovanje
- Centrifugalna sila do 6 bar
50 N
- Pogonska tempratura
0 °C (min)
- Maks. pogonski tlak
8 bar
- Min. radna temperatura
0 °C
- Proizvođač-br. dijela
533612
- Težina
3300 g
- Radni tlak (maks
8 bar
- Min. radni tlak
4 bar
- Radna temperatura (maks.)
60 °C
- Radna temperatura (min.)
0 °C
- Tip
HSP-16-AP-WL
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204287 FESTO 533612 HSP-16-AP-WL modul za rukovanje 8 bar
