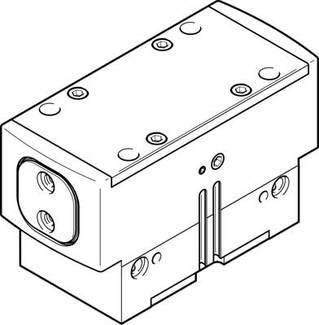

Slika slična
FESTO 1132957 HGPD-80-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (3.225,00 € / komad)
3.225,00 €
uklj. PDV
Dostupno samo za poslovne kupce
Uključena je politika povrata u roku od 14 danaIstaknuti proizvodi i detalji
FESTO 1132957 HGPD-80-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
Tehnički podaci
- Broj čeljusti: 2
- Veličina: 80
- Vrsta pričvršćivanja: opcionalno:
- Unutarnji navoj i središnja čahura
- s rupom i središnjim rukavom
- s rupom i iglom za zavrtanje
- s unutarnjim navojem i iglicom za dizanje
- Radni tlak: 3 ... 8 bara
- Radni tlak za brtvljenje tlaka: 0 ... 0,5 bara
- Operativni medij: komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4]
- Pozicija ugradnje: proizvoljno
- Funkcija: dvostruka gluma
- Ukupna sila zahvata na 6 bara otvorena: 3,922 N
- Zatvorite ukupnu silu hvatanja na 6 bara: 3.716 N
- Funkcija hvataljke: paralelna
- Otvorena sila hvatanja za vilicu na 6 bara: 1.961 N
- Bliska sila zahvata po čeljusti hvatanja na 6 bara: 1,885 N
- Napomena o radnom i kontrolnom mediju: Nauljeni rad (potreban u daljnjem radu)
- Hod po čeljusti: 20 mm
- Konstrukcija konstrukcije: nagnuta ravnina
- Prisilno kretanje
- Klasa otpornosti na koroziju KBK: 2 - umjereni korozijski napon
- Inercija: 236,48 kgcm2
- Hvatač radne frekvencije:<= 2 Hz
- Maksimalna točnost izmjene:<= 0,2 mm
- Maksimalno stezanje čeljusti igra Sz:<= 0,02 mm
- Maks. Sjekira za igranje kuta osovine,<= 0,1 deg
- Maksimalna sila na čeljusti hvataljke Fz statička: 6000 N
- Maksimalna masa po prstu vanjske hvataljke: 2.170 g
- Maksimalni trenutak na čeljusti Mx statički: 170 Nm
- Maksimalni trenutak na zateznoj čeljusti Moja statika: 130 Nm
- Maksimalni trenutak na steznoj čeljusti Mz statički: 110 Nm
- Min. Vrijeme otvaranja na 6 bara: 214 ms
- Min. Vrijeme zatvaranja na 6 bara: 218 ms
- Interval podmazivanja Vodeći elementi: 5.000.000 Mio. SP
- Pneumatski priključak: G1 / 4
- Pneumatski priključak za brtvljenje zraka: M5
- Otkrivanje položaja: za blizinske sklopke
- Težina proizvoda: 6.252 g
- Rotacijske simetrije:<= 0,2 mm
- Zaštita: IP65
- Temperatura okoline: 5 ... 60 °C
- Poklopac materijala: visokolegirani nehrđajući čelik
- Kućište materijala: aluminij
- anodiziranog
- Čeljusti za zahvat materijala: čelik
- otvrdnu
- Materijalna napomena: Sukladan RoHS
- Ponovite hvatač preciznosti:<= 0,05 mm
- Pogonski medij
Komprimirani zrak
- Vrsta
1132957
- Vrsta proizvoda
paralelna hvataljka
- Materijal kućišta
aluminij
- Priključak
G 1/4
- Radni tlak (maks
8 bar
- Pogonska tempratura
5 °C (min)
- Min. radna temperatura
5 °C
- Proizvođač-br. dijela
1132957
- Radni tlak (min.)
3 bar
- Točnost (+/-)
0.05 mm
- Težina
6252 g
- Medium
komprimirani zrak
- Određene značajke
p-priključak g 1/4
IP65
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
+5 °C
- Način rada
dvostruko djelovanje
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204581 FESTO 1132957 HGPD-80-A paralelna hvataljka Materijal kućišta: aluminij 1 St.
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
