Espressif ESP32-DevKitC-VE razvojna ploča ESP32-DevKitC-VE
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
28 kom. - zaliha Njemačka
Broj
Ukupno (18,99 € / komad)
18,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Espressif razvojna ploča ESP32-DevKitC-VE
- Snažni kontroler ESP32 verzije 5
- Pogodno za mreže senzora manje snage / kodiranje glasa / streaming glazbe / MP3 dekodiranje / WiFi / BT
- integrira ESP32-WROVER-B
- 32Mbit Flash
- 64Mbit PSRAM
Tehnički podaci
- Procesorske jezgre (broj)
2 x
- Vrsta proizvoda
razvojna ploča
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2383855 Espressif ESP32-DevKitC-VE razvojna ploča ESP32-DevKitC-VE
Upute za rad i sigurnost
Upute za rad i sigurnost 2383855 Espressif ESP32-DevKitC-VE razvojna ploča ESP32-DevKitC-VE
Opis

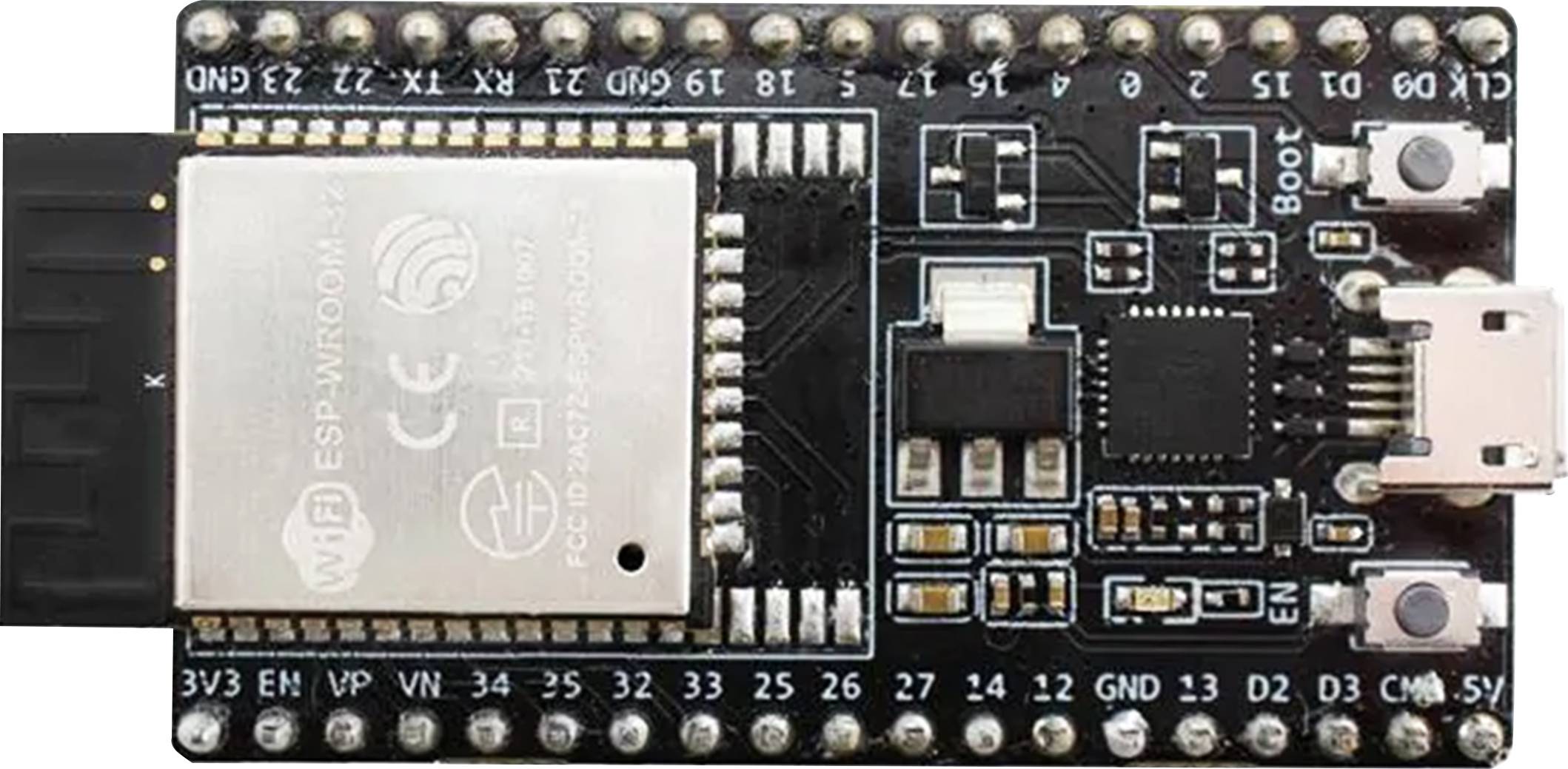

ESP32-DevKitC V4 je mala Espressifova razvojna ploča zasnovana na ESP32. Većina U / I pinova izlomljena je na zaglavlja s jedne i s druge strane radi jednostavnog povezivanja. Razvojni programeri mogu spojiti periferne uređaje džamperima ili postaviti ESP32-DevKitC V4 na ploču.

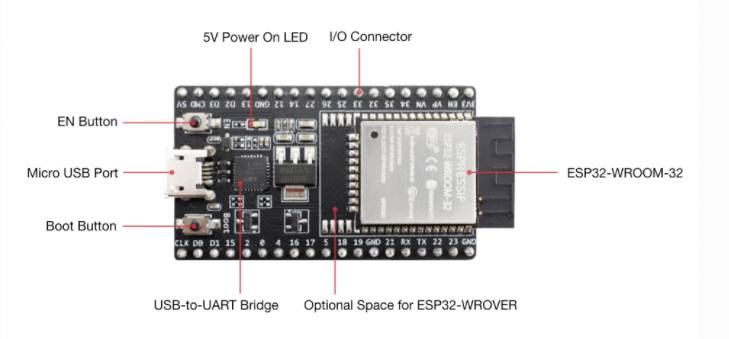

Pregled najvažnijih komponenata, sučelja i radnih elemenata ploče ESP32-DevKitC V4:
ESP32-WROOM-32: modul s ESP32
EN: gumb za resetiranje
Dizanje: gumb za preuzimanje. Držite Boot, a zatim pritisnite EN za ulazak u način preuzimanja za preuzimanje firmvera kroz serijski priključak.
USB-to-UART-most: Jedan USB-UART-Bridge-čip nudi brzinu prijenosa do 3 Mbit / s.
Mikro USB veza: USB sučelje. Napajanje ploče, kao i komunikacijsko sučelje između računala i ESP32 modula.
LED za rad od 5 V: Svijetli kad je na ploču spojen USB ili vanjsko napajanje od 5 V. Za detalje pogledajte sheme sklopova u povezanim dokumentima.

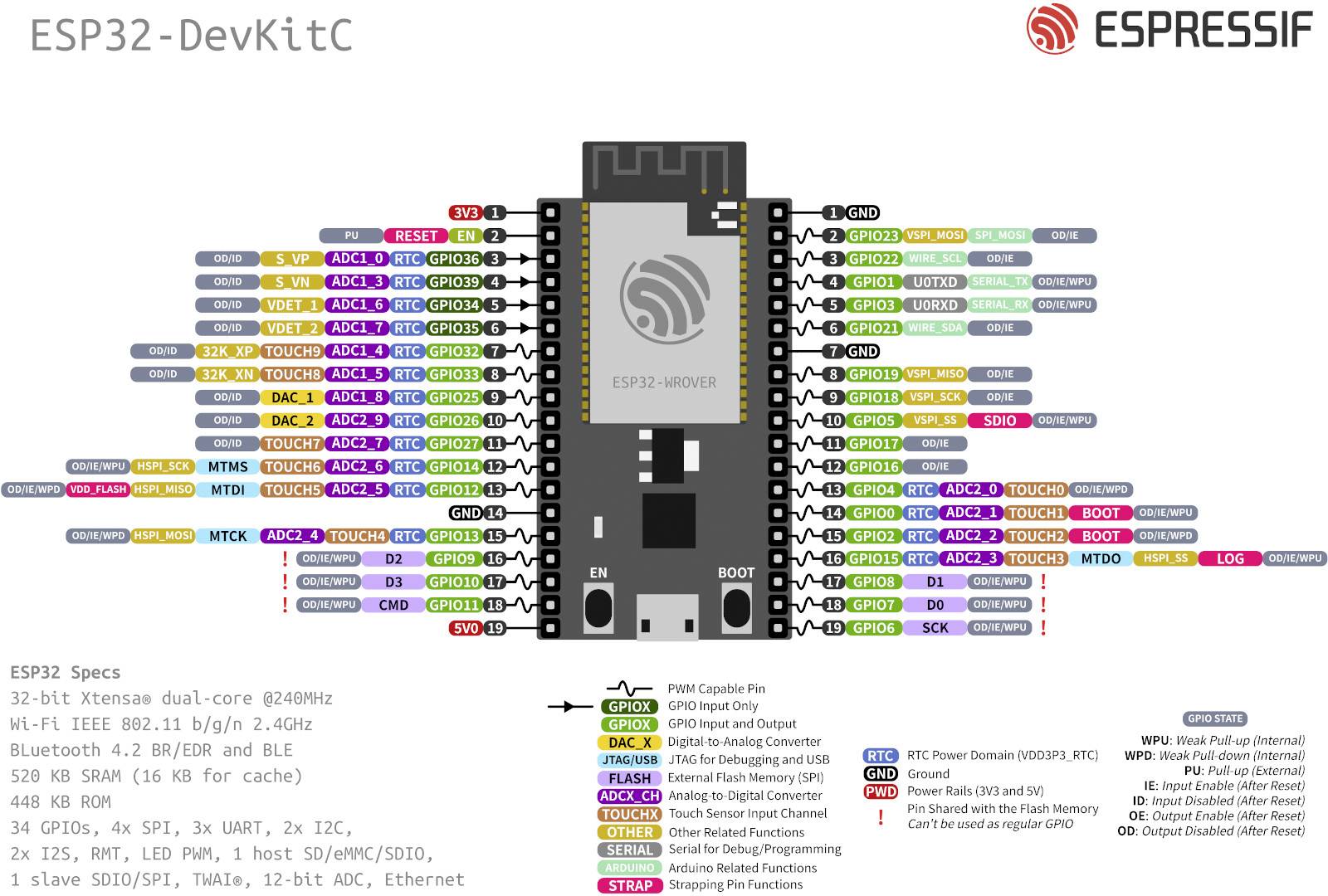

I / O: Većina pinova na ESP modulu izbila je na zaglavlja pinova na pločici. Možete programirati ESP32 za aktiviranje više funkcija poput PWM, ADC, DAC, I2C, I2S, SPI itd.
Opcije napajanja
Postoje tri međusobno isključiva načina napajanja ploče:
- Micro USB veza, standardno napajanje
- 5V / GND zaglavlje
- zatiči zaglavlja 3V3 / GND
Ovaj tekst je strojno preveden.
Pregled najvažnijih komponenata, sučelja i radnih elemenata ploče ESP32-DevKitC V4:
ESP32-WROOM-32: modul s ESP32
EN: gumb za resetiranje
Dizanje: gumb za preuzimanje. Držite Boot, a zatim pritisnite EN za ulazak u način preuzimanja za preuzimanje firmvera kroz serijski priključak.
USB-to-UART-most: Jedan USB-UART-Bridge-čip nudi brzinu prijenosa do 3 Mbit / s.
Mikro USB veza: USB sučelje. Napajanje ploče, kao i komunikacijsko sučelje između računala i ESP32 modula.
LED za rad od 5 V: Svijetli kad je na ploču spojen USB ili vanjsko napajanje od 5 V. Za detalje pogledajte sheme sklopova u povezanim dokumentima.
I / O: Većina pinova na ESP modulu izbila je na zaglavlja pinova na pločici. Možete programirati ESP32 za aktiviranje više funkcija poput PWM, ADC, DAC, I2C, I2S, SPI itd.
Opcije napajanja
Postoje tri međusobno isključiva načina napajanja ploče:
- Micro USB veza, standardno napajanje
- 5V / GND zaglavlje
- zatiči zaglavlja 3V3 / GND
Ovaj tekst je strojno preveden.
Izvedba
- Čipset: ESP32-D0WD
- Jezgre: Dual Core
- Antena: PCB
