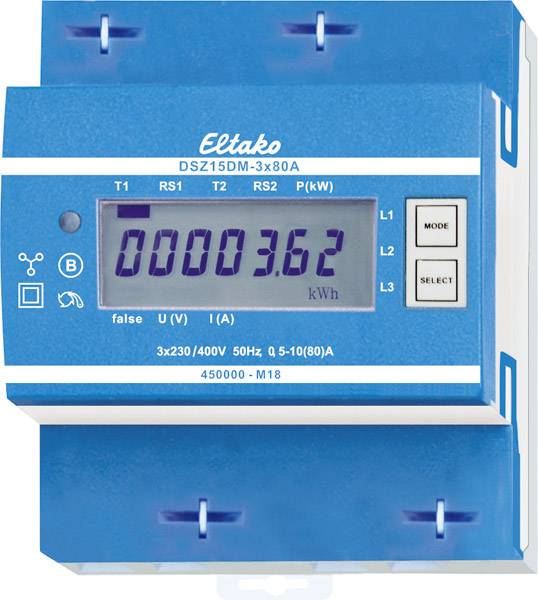

Eltako DSZ15DM-3x80A MID 28380512 trifazni brojač digitalni 80 A Dozvola MID: da 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač
Strujno opterećenje
80 A
Zaslon
digitalni
Kalibracija
kalibrirano
Vrsta brojača
M-Bus
644 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (259,00 € / komad)
259,00 €
sa PDV-om
Tehnički podaci
- Vrsta brojača
M-Bus
- Vrsta proizvoda
trifazni brojač
- Strujno opterećenje
80 A
- Zaslon
digitalni
- Kalibracija
kalibrirano
- Pogonski napon (detalji)
230 V
400 V
- Boja
plava boja
- dim.
(D x Š x V) 58 x 70 x 58 mm
- Težina
0.2270 kg
- Radni napon
230 V
400 V
- Samopotrošnja
0.5 W
- Širina za ugradnju
70 mm
- Frekvencija
50 Hz
- Razina točnosti
B
- Dozvola MID
da
- Mjerna funkcija
aktivna snaga
- Područje nazivnog napona
230 do 400 V
- Mrežni napon (maks.)
400 V
- Mrežni napon (min.)
230 V
- Širina
70 mm
- Visina
58 mm
- Dužina
58 mm
- Struja (maks.)
80 A
- Struja (min.)
10 A
- Područje struje
10 do 80 A
- Tip
DSZ15DM-3x80A MID
- Dubina
81.0000 mm
DRA (DIN-rail adaptor)
70 mm
Direct measurement
82 mm
58 mm
Purchase
Digital
0.5 W
50-50 Hz
80 A
4
7
Electronic
IP20
M-bus (wired)
Effective power
Two-tariff
External
TRUE
TRUE
Measuring Instruments Directive
B
Four conductor
230-230 V
400-400 V
10 A
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2162054 Eltako DSZ15DM-3x80A MID 28380512 trifazni brojač digitalni 80 A Dozvola MID: da 1 St.
Opis
Prema odjeljku 25 njemačkog Zakona o kalibraciji, samo su kalibrirana brojila dopuštena za naplatu električne energije. Nepoštivanje je upravni prekršaj prema §19. M-Bus trofazno brojilo. Maksimalna struja 3x80A, gubitak u stanju mirovanja samo 0,5 vata po putu. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 4 jedinice razmaka = 70 mm širine, 58 mm dubine. Klasa točnosti B (1%). S M-Bus sučeljem. Izravno mjerno trofazno brojilo mjeri aktivnu energiju na temelju struja koje teku između ulaza i izlaza. Vlastita potrošnja od samo najviše 0,5 W aktivne snage po putu se ne mjeri i ne prikazuje. Mogu se spojiti 1, 2 ili 3 fazni vodiči sa strujom do 80A. Početna struja je 4OmA. N veza mora biti prisutna. 7-segmentni LC zaslon može se očitati dva puta unutar dva tjedna čak i bez napajanja. Potrošnja energije prikazuje se LED diodom koja treperi 1000 puta po kWh. Standardno se može koristiti i kao 2-tarifni brojač: kada se 230V primijeni na stezaljke E1/E2, prelazi se na drugu tarifu. Desno od zaslona nalaze se tipke NAČIN NAČINA rada i ODABIR, koje se koriste za pomicanje kroz izbornik u skladu s uputama za rad. Prvo se uključuje pozadinsko osvjetljenje. Zatim se može prikazati ukupna aktivna energija po tarifi, aktivna energija memorije RS1 ili RS2 koja se može resetirati i trenutne vrijednosti snage, napona i struje za svaki fazni vodič. Poruka o pogrešci (false): Ako fazni vodič nedostaje ili je smjer struje pogrešan, na zaslonu se prikazuje false i odgovarajući fazni vodič. Prijenos podataka M-Bus: Prilikom očitavanja, sve vrijednosti se prenose u jednom telegramu. Podržani su sljedeći telegrami: Inicijalizacija: SND_NKE, odgovor: ACK, očitavanje mjerača: REQ_UD2, odgovor: RSP_UD, promjena primarne adrese: SND_UD, odgovor: ACK, resetiranje RS1: SND_UD, odgovor: ACK, izbor slave za sekundarnu adresu, odgovor : ACK. Uređaj ne odgovara na nepoznate upite. Brzina prijenosa se automatski otkriva. Uređaj ima monitor napona. U slučaju nestanka struje, svi registri se pohranjuju u EEPROM. Promjena M-Bus primarne adrese: Za promjenu M-Bus primarne adrese pritisnite i držite ODABIR 3 sekunde. U sljedećem izborniku MODE povećava adresu za 10, SELECT je povećava za 1. Kada je postavljena željena primarna adresa, pričekajte da se ponovno pojavi glavni izbornik. Sekundarna adresa: Pomoću sekundarne adrese moguće je komunicirati s mjerilom energije prema normi EN13757. Mogu se koristiti zamjenski znakovi. Detaljne informacije u uputama za uporabu.
