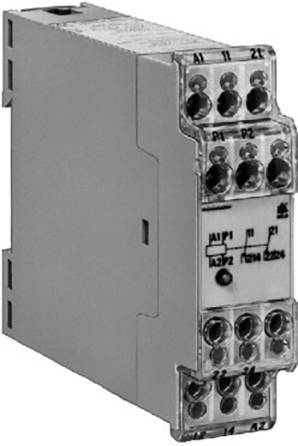

Dold zaštitni relej za motor 24 V 1 prebacivanje 1 St. MK9052.11 DC24V nadzor hladnih vodiča
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
zaštitni relej za motor
Funkcije
nadzor hladnih vodiča
Vrsta kontakta
1 prebacivanje
Preklopni napon (maks.)
230 V/AC
Prebacivanje struje (maks.)
1 A
Tehnički list (PDF)
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Tehnički podaci
- Težina: 145 g
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Kućište: termoplastično s V0 ponašanjem prema UL predmetu 94
- Vrsta proizvoda
zaštitni relej za motor
- Tip
MK9052.11 DC24V
- Funkcije
nadzor hladnih vodiča
- Radni napon
24 V
- Određene značajke
s led
- Vrsta kontakta
1 prebacivanje
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
1 A
- Električni vijek trajanja
Prema AC 15 na 3 A, AC 230 V: 8 x 105Preklopni ciklusi IEC / EN 60947-5-1
- Mehanički vijek trajanja
Mehanički vijek trajanja:>20 x 106Ciklusi prebacivanja
- Priključak
vijčana stezaljka
- Min. temperatura
-20 °C
- Maks. temperatura
+60 °C
IP20
IP40
- Širina
22.5 mm
- Visina
82 mm
- Dubina
99 mm
- dim.
(Š x V x D) 22.5 x 82 x 99 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359272 Dold zaštitni relej za motor 24 V 1 prebacivanje 1 St. MK9052.11 DC24V nadzor hladnih vodiča
Upute za rad i sigurnost
Upute za rad i sigurnost 2359272 Dold zaštitni relej za motor 24 V 1 prebacivanje 1 St. MK9052.11 DC24V nadzor hladnih vodiča
Opis
Relej zaštite motora MK 9052 koristi se za izbjegavanje toplinskih preopterećenja motora. Kao temperaturni senzori koriste se posebni PTC otpornici koji se nude za zaštitu motora. Može se povezati do 6 senzora u seriju koji otpuštaju izlazni relej MK 9052 kada se postigne fiksna vrijednost otpora. Dioda koja emitira svjetlost pokazuje status prebacivanja. Relej zaštite motora radi prema principu zatvorenog kruga i nadgleda se protiv loma žice. Treba imati na umu da se prilikom uključivanja mreže fazni napon kratko nanosi na stezaljke 12 i 22 dok izlazni relej ne reagira.
· Prema IEC / EN 60947-8
· 1 ulaz za termistore ili bimetalne kontakte
· Otkrivanje prekida žice u krugu osjetnika
· Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Širina 22,5 mm
Ovaj tekst je strojno preveden.
· Prema IEC / EN 60947-8
· 1 ulaz za termistore ili bimetalne kontakte
· Otkrivanje prekida žice u krugu osjetnika
· Princip zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· Širina 22,5 mm
Ovaj tekst je strojno preveden.
