Schabus nadzorni relej 1 zatvarač 1 St. 201753 nadzor temperature

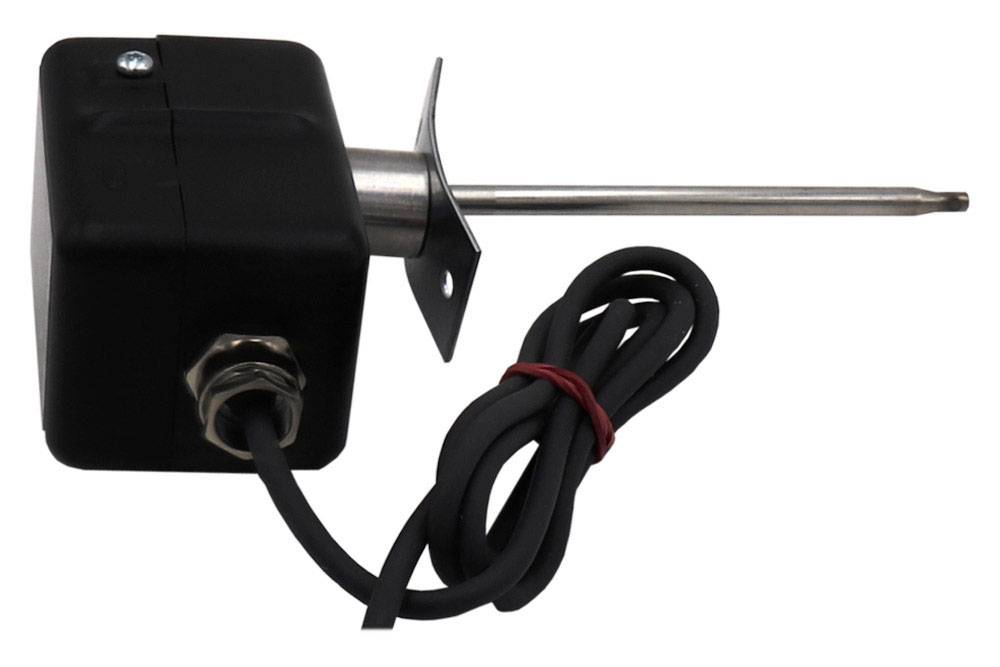

Termostat dimnih plinova koristi se za nadziranje temperature dimnih plinova u dimnoj cijevi sustava za proizvodnju topline. Senzor ATW sastoji se od metalne cijevi i metalne šipke raspoređene u njoj s različitim koeficijentima ekspanzije, što rezultira razlikom duljine kad se temperatura promijeni. To djeluje na precizni mikroprekidač koji zatvara upravljački krug za KDS iznad fiksne granične temperature (ovdje 40 stupnjeva). Nakon pada temperature na senzoru za oko 15 K, mikroprekidač se vraća unatrag i upravljački krug ponovno postaje visoko otporan.
Posebno za kontrole ispušnog zraka KDS 110 i KDS 116. Tvornički izrađeni kontakt spojen s 10k otpornikom.

Ovaj tekst je strojno preveden.
