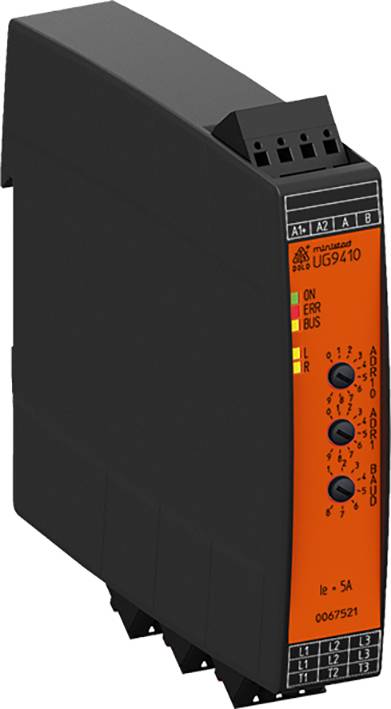

Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mekani pokretač
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (435,00 € / komad)
435,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mekani pokretač
- Do 7 funkcija u jednom uređaju:
- Rotacija u smjeru suprotnom od kazaljke na satu
- U smjeru kazaljke na satu
- Mekani start
- Meko zaustavljanje
- Zaštita motora
- Nadzor faznog slijeda
- Praćenje faznih neuspjeha
- Naširoko korišten protokol mjerenja i automatizacije
- Potrebno 80% manje prostora
- Jednostavno i uštede vremena puštanje u rad, kao i user-friendly rad kroz parametriranje putem Modbusa
- Hibridni relej kombinira prednosti robusne relejne tehnologije s poluvodičkom tehnologijom bez trošenja
- Velika dostupnost uređaja putem:
- Praćenje temperature poluvodiča
- Velika dielektrična čvrstoća poluvodiča do 1500 V.
- Prebacivanje releja smjera rotacije bez struje
- Zaštita od preopterećenja uređaja
- Priključni priključni terminali
- TWIN priključni terminal za petlju kroz pomoćni napon i sabirnicu
Tehnički podaci
- Nazivni napon L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
- Nazivna frekvencija: 50/60 Hz, automatsko otkrivanje
- Pomoćni napon: DC 24 V ± 10%
- Nazivna struja motora: 0,5 A ... 5.0 Podesivo putem Modbusa
- Način rada
- 5,0 A: AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
- Naponska struja: 200 A (tp = 20 ms)
- Integral ograničenja opterećenja: 200 A²s (tp = 10 ms)
- Vršni reverzni napon: 1500 V
- Ograničenje prenapona: AC 510 V
- Struja curenja u isključenom stanju:<3 x 0,5 mA
- Napon pokretanja / zaustavljanja: 30 ... 80% podesivo putem Modbusa
- Rampa ubrzanja / usporavanja: 0 ... 10 s podesivo putem Modbusa
- Vlastita potrošnja: 2 W.
- Vrijeme pauze prebacivanja: 150 ms
- Kašnjenje uklopa
- za upravljački signal: min. 25 ms
- Kašnjenje isključenja
- za upravljački signal: min. 30 ms
- Uređaj za mjerenje struje: AC 0,5 ... 30 A
- Točnost mjerenja: ± 5% vrijednosti pune skale
- Vrijeme ažuriranja izmjerene vrijednosti
- Na 50 Hz: 100 ms
- Na 60 Hz: 83 ms
- Zaštita motora
- Do 5,0 A: Klasa 10
- Elektronički s termalnom memorijom
- Resetiranje: ručno putem Modbusa
- Snaga kratkog spoja
- maks. osigurač: 25 A gG / gL IEC / EN 60947-5-1
- Napon motora
3AC 200 - 480 V
- Vrsta proizvoda
mekani pokretač
- Priključna struja
5 A
- Pogonski napon (detalji)
3 izmjenična struja 200 ... 480 V
- Faze djelovanja
3
- Proizvođač-br. dijela
0067521
- Tip
UG9410PM 3AC200-480V 5A 0-10s Modbus RTU
- dim.
(Š x V x D) 22.5 x 105 x 120.3 mm
- Priključak
vijčana stezaljka
- Širina
22.5 mm
- Visina
105 mm
- Dubina
120.3 mm
- Maks. temperatura
+65 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mekani pokretač
Upute za rad i sigurnost
Upute za rad i sigurnost 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 mekani pokretač
Opis
Inteligentni pokretač motora UG 9410 koristi se za meko pokretanje, meko zaustavljanje, vožnju unatrag i zaštitu trofaznih asinkronih motora. Temperatura motora izračunava se mjerenjem fazne struje pomoću toplinskog modela i motor se isključuje u slučaju prekomjerne temperature. Također se može koristiti termalni prekidač. Smjer se obrće prebacivanjem releja. Releji su bez napona. To osigurava dugi vijek trajanja uređaja.
· Prema IEC / EN 60947-4-2
· Modbus RTU sučelje
· Za vožnju unatrag trofaznim motorima snage 0,18 kW ... 2,2 kW na 400 V.
· Dvofazni meki start, meko zaustavljanje
· 3 okretna prekidača za podešavanje Modbus adrese i brzine prijenosa
· 5 LED dioda kao prikaz statusa
· Povratni hod bez struje s relejem, meki start, meki zaustavljač s tiristorima
· Galvansko razdvajanje upravljanja i glavnog kruga
· Širina 22,5 mm
Ovaj tekst je strojno preveden.
· Prema IEC / EN 60947-4-2
· Modbus RTU sučelje
· Za vožnju unatrag trofaznim motorima snage 0,18 kW ... 2,2 kW na 400 V.
· Dvofazni meki start, meko zaustavljanje
· 3 okretna prekidača za podešavanje Modbus adrese i brzine prijenosa
· 5 LED dioda kao prikaz statusa
· Povratni hod bez struje s relejem, meki start, meki zaustavljač s tiristorima
· Galvansko razdvajanje upravljanja i glavnog kruga
· Širina 22,5 mm
