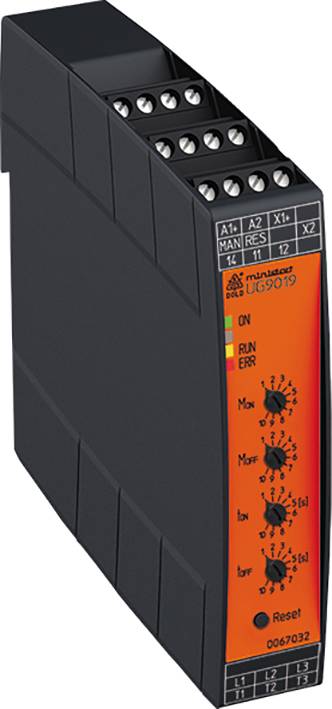

Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mekani pokretač Snaga motora bei 400 V 4 kW
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (325,00 € / komad)
325,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mekani pokretač Snaga motora bei 400 V 4 kW
- Jednostavno i uštede vremena puštanje u rad, kao i user-friendly rad kroz podešavanje putem potenciometra
- Hibridni relej kombinira prednosti robusne relejne tehnologije s poluvodičkom tehnologijom bez trošenja
- velika raspoloživost uređaja - praćenje temperature poluvodiča - velika dielektrična čvrstoća poluvodiča do 1500 V.
Tehnički podaci
- Nazivni napon L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
- Nazivna frekvencija: 50/60 Hz, automatsko otkrivanje
- Pomoćni napon: DC 24 V ± 10%
- Nazivna snaga motora: maks. 4 kW pri 400 V AC
- Minimalna nominalna snaga motora: 50 W.
- Načini rada:
- 6,9 A (3 kW / 400 V): AC 53a: 3-5: 100-30 IEC / EN 60947-4-2
- 9 A (4 kW / 400 V): AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
- Naponska struja: 200 A (tp = 20 ms)
- Integral ograničenja opterećenja: 200 A²s (tp = 10 ms)
- Vršni reverzni napon: 1500 V
- Ograničenje prenapona: AC 550 V
- Struja curenja u isključenom stanju:<3 x 0,5 mA
- Startni napon: 30 ... 80 %
- Rampa za ubrzanje / usporavanje: 1 ... 10 s
- Vlastita potrošnja: 2 W.
- Kašnjenje uklopa
- za upravljački signal: maks. 100 ms
- Kašnjenje isključenja
- za upravljački signal: maks. 50 ms
- Snaga kratkog spoja
- maks. osigurač: 25 A gG / gL IEC / EN 60947-5-1
- Vrsta koordinacije: 1
- Životni vijek:>10 x 106Ciklusi prebacivanja
- Kontakti: 1 kontakt za promjenu
- Sklopni kapacitet
- Prema AC 15
- Uobičajeno otvoren: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Napon motora
3AC 200 - 480 V
- Vrsta proizvoda
mekani pokretač
- Priključna struja
5 A
- Snaga motora bei 400 V
4 kW
- Pogonski napon (detalji)
3 izmjenična struja 200 ... 480 V
- Faze djelovanja
2
- Proizvođač-br. dijela
0067032
- Tip
UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V
- Vrijeme zaleta
1 ... 10 s
- Vrijeme istjeka
1 ... 10 s
- dim.
(D x Š x V) 22.5 x 22.5 x 105 mm
- Priključak
vijčana stezaljka
- Širina
22.5 mm
- Visina
105 mm
- Dužina
22.5 mm
- Dubina
120.3 mm
- Maks. temperatura
+65 °C
- Min. temperatura
0 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mekani pokretač Snaga motora bei 400 V 4 kW
Upute za rad i sigurnost
Upute za rad i sigurnost 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 mekani pokretač Snaga motora bei 400 V 4 kW
Opis
Uređaj za meko pokretanje i meko zaustavljanje koristi se za lagani start i zaustavljanje 3-faznih asinkronih motora. Dvije faze motora utječu se pomoću faznog upravljanja snagama poluvodiča na takav način da struje mogu neprestano rasti. Zakretni moment motora ponaša se na isti način tijekom pokretanja. To osigurava nesmetano pokretanje pogona. Nakon pokretanja, poluvodiči snage premošćuju se pomoću unutarnjih relejnih kontakata kako bi se smanjili gubici u uređaju. Funkcija mekog zaustavljanja namijenjena je produljenju prirodnog vremena zaustavljanja pogona kako bi se spriječile i nagle zaustave.
· Prema IEC / EN 60 947-4-2
· Dvofazni meki start i meko zaustavljanje trofaznih motora do 4 KW
· 4 potenciometra za podešavanje početnog momenta, zaustavnog momenta, laganog starta / vremena usporavanja
· 3 LED diode kao prikaz statusa
· Gumb za resetiranje na prednjoj strani uređaja
· Opcija povezivanja za vanjski gumb za resetiranje
· Izlaz relejne poruke za operativnu spremnost
· Galvansko razdvajanje upravljanja i glavnog kruga
· Širina 22,5 mm
