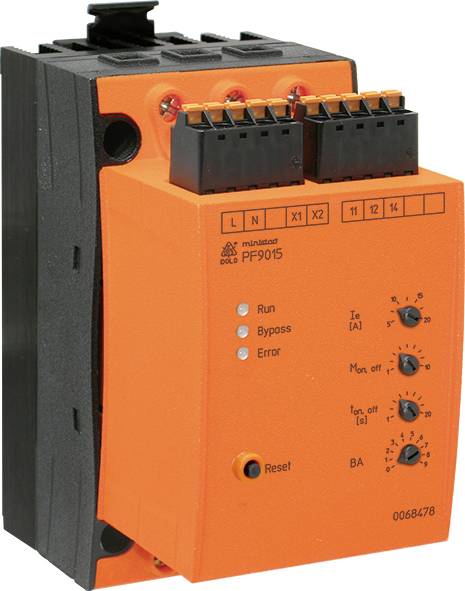

Slika slična
Slika slična
Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mekani pokretač
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (775,00 € / komad)
775,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mekani pokretač
- Za ograničenje struje pokretanja i nesmetano pokretanje asinkronih motora
- Samo jedan uređaj širine 67,5 mm za meki start, zaštitu motora, redoslijed faza, nadzor podnapona i prenapona
- Pokretanje bez trzaja i minimalizirana startna struja
- Povećava radni vijek motora s izmjeničnom strujom i mehaničkih komponenata pogona
- Za struje motora do 2 A (do 4 A na zahtjev)
- Lagano pokretanje / usporavanje 1 ... 2 s
- Ušteda energije premošćivanjem poluvodiča snage nakon mekog pokretanja
- Simetrična startna struja
Tehnički podaci
- Pomoćni napon: AC 230 V ± 10%
- Zaštita od prenapona: varistor AC 275 V
- Vrijeme istrčavanja / istrošenosti: 1 ... 20 s
- Moment pokretanja / zaustavljanja: 20 ... 70% nazivnog momenta motora
- Napon udarca: puna modulacija tiristora
- Vrijeme pokretanja: 100 ms, 200 ms, 400 ms
- Vlastita potrošnja: 4 VA
- Upravljački ulaz Pokretanje X1 (+), X2
- Upravljački napon: AC / DC 20 ... 300 V
- Kontrolna ulazna struja: 0,2 mA ... 3,1 mA
- Kašnjenje uključivanja: 60 ms
- Kašnjenje isključivanja: 320 ms
- Izlaz poruke spreman 11, 12, 14
- Kontakti: 1 kontakt za promjenu
- Sklopni kapacitet
- prema AC 15
- Uobičajeno otvoren: 3 A / AC 230 V IEC / EN 60 947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60 947-5-1
- Električni život
- do AC 15 na 3 A, AC 230 V: 2 x 105Ciklusi prebacivanja
- Dopuštena frekvencija uključivanja: maks. 1800 ciklusa uključivanja / h
- Snaga kratkog spoja
- maks. osigurač: 4 A gG / gL IEC / EN 60 947-5-1
- Mehanički vijek trajanja: ≥ 108Ciklusi prebacivanja
- Napon motora
3AC 200 - 480 V
- Vrsta proizvoda
mekani pokretač
- Priključna struja
5 A
- Pogonski napon (detalji)
3 izmjenična struja 200 ... 480 V
- Faze djelovanja
3
- Proizvođač-br. dijela
0068478
- Tip
PF9015.11 3AC200-480V HU=AC230V 5-20A
- Vrijeme zaleta
1 ... 20 s
- Vrijeme istjeka
1 ... 20 s
- dim.
(D x Š x V) 67.5 x 22.5 x 105 mm
- Priključak
vijčana stezaljka
opružna stezaljka
- Širina
22.5 mm
- Visina
105 mm
- Dužina
67.5 mm
- Dubina
120.3 mm
- Maks. temperatura
+50 °C
- Min. temperatura
-20 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mekani pokretač
Upute za rad i sigurnost
Upute za rad i sigurnost 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 mekani pokretač
Opis
PF 9015 iz obitelji MINISTART robustan je elektronički upravljački uređaj za nesmetan start i zaustavljanje trofaznih / asinkronih motora s integriranim nadzornim funkcijama. Nakon pokretanja, poluvodiči snage premošćuju se relejima kako bi se gubici snage u uređaju sveli na najmanju moguću mjeru.
· Prema IEC / EN 60 947-4-2
· Pogodno za IE3 motore
· Trofazno upravljano integriranim bypass relejem
· Slijed faza, nadzor podnapona i prenapona
· Zaštita od blokiranja u načinu zaobilaznice
· Integrirana zaštita motora prema klasi 10 · Prema IEC / EN 60947-4-2
· Pokretanje ograničenja struje
· Nadgledanje tiristora
· Otkrivanje tereta koji nedostaje
· Automatsko otkrivanje frekvencije napona opterećenja
· Nadzor temperature snažnih poluvodiča
· Kickstart funkcija
· Širina 67,5 mm
Ovaj tekst je strojno preveden.
· Prema IEC / EN 60 947-4-2
· Pogodno za IE3 motore
· Trofazno upravljano integriranim bypass relejem
· Slijed faza, nadzor podnapona i prenapona
· Zaštita od blokiranja u načinu zaobilaznice
· Integrirana zaštita motora prema klasi 10 · Prema IEC / EN 60947-4-2
· Pokretanje ograničenja struje
· Nadgledanje tiristora
· Otkrivanje tereta koji nedostaje
· Automatsko otkrivanje frekvencije napona opterećenja
· Nadzor temperature snažnih poluvodiča
· Kickstart funkcija
· Širina 67,5 mm
