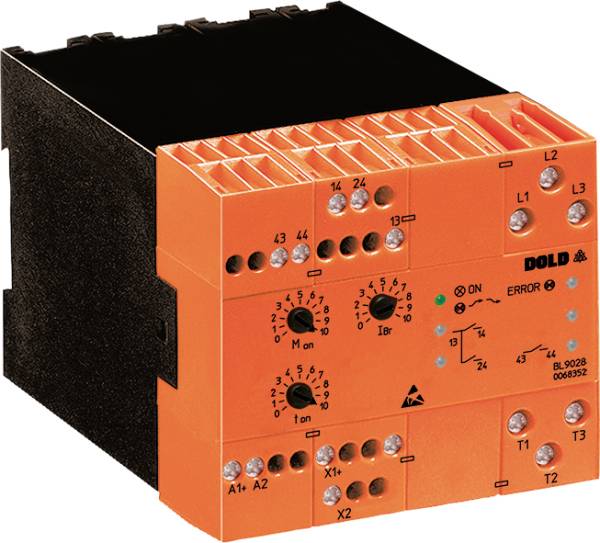

Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 mekani pokretač mit Bremsfunktion Snaga motora bei 400 V 11 kW
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.015,00 € / komad)
1.015,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Napon mreže / motora L1 / L2 / L3: 3 izmjenične struje 200 V -10% ... 480 V + 10%
- Nazivna frekvencija: 50/60 Hz
- Nominalna snaga motora PN
- pri 400 V: 11 kW
- Učestalost prebacivanja
- Na 3 x I.N, 5 s, ϑU= 45 ° C: 20 / h
- Maksimalna dopuštena struja kočenja: 50 A eff.
- Minimalna nazivna snaga motora: 0,1 PN
- Startni napon: 20 ... 80 %
- Startna rampa: 1 ... 20 s
- Vrijeme kočenja: najviše 20 s
- Vrijeme odgode kočenja: 750 ms
- Napon kočnice: DC 10 ... 90 V
- Vrijeme odgode uključivanja: 250 ms
- Pomoćni napon UH
- DC 24 V verzija: A1 / A2, DC 24 V, + 10%, - 15%
- Vlastita potrošnja: 2 W.
- Preostala talasavost maks.: 5%
- Maksimalni osigurač poluvodiča: 6600 A2 s
- Kontakti: 3 x 1 normalno otvoren kontakt
- Neprekidna toplinska struja Ith: 4 A
- Sklopni kapacitet
- Prema AC 15
- Uobičajeno otvoren: 3 A / 230 V IEC / EN 60947-5-1
- Napon motora
3AC 200-480 V
- Vrsta proizvoda
mekani pokretač
- Priključna struja
25 A
- Snaga motora bei 400 V
11 kW
- Faze djelovanja
2
- Izvedba
s funkcijom kočenja
- Proizvođač-br. dijela
0068352
- Nazivna struja
25 A
- Nazivna struja - zaokružena
25 A
- Tip
BL9028.03 3AC200-480V UH=DC24V 11kW (1600V)
- Vrijeme kočenja (maks.)
20 s
- dim.
(D x Š x V) 112.5 x 90 x 85 mm
- Priključak
vijčana stezaljka
- Priključna snaga
11 kW
- Vrijeme kočenja
20 s
- Širina
90 mm
- Visina
85 mm
- Dužina
112.5 mm
- Dubina
121 mm
- Maks. temperatura
+40 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 mekani pokretač mit Bremsfunktion Snaga motora bei 400 V 11 kW
Upute za rad i sigurnost
Upute za rad i sigurnost 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 mekani pokretač mit Bremsfunktion Snaga motora bei 400 V 11 kW
Opis
Meki pokretači s funkcijom kočenja robusni su elektronički upravljački uređaji za meki start i kočenje trofaznih asinkronih strojeva. Razne funkcije zaštite uređaja u slučaju blokade ili teškog pokretanja motora implementirane su putem integriranog mjerenja struje. Nakon laganog pokretanja, poluvodiči se premošćuju preko releja, što osigurava malu rasipanje snage i zagrijavanje uređaja tijekom rada. Parametri uređaja lako se podešavaju pomoću potenciometra. Razne LED diode označavaju status uređaja.
Struktura i način rada
Na dvije faze motora utječu se pomoću faznog upravljanja pomoću tiristora na takav način da struje mogu postojano rasti. Zakretni moment motora ponaša se na isti način tijekom pokretanja. To osigurava da se pogon može glatko pokrenuti i da se pogonski elementi ne mogu oštetiti. Ova karakteristika omogućuje jeftinu konstrukciju pogonskih elemenata.
Prekidač start / stop
Nakon pokretanja pritiskom na prekidač start / stop S, tiristori se premošćuju pomoću unutarnjih relejnih kontakata kako bi se smanjili gubici u uređaju. Kad je prekidač start / stop S isključen, započinje postupak kočenja
pokrenut. Struja kočenja teče kroz namot statora dok se ne utvrdi zastoj motora, ali najviše 20 s.
· Prema IEC / EN 60947-4-2
· 2-fazno upravljanje motorom
· Za izlaze motora do 11 kW pri 3 AC 400 V.
· Odvojene mogućnosti podešavanja vremena pokretanja ili momenta pokretanja i kočenja
· Nije potreban kočni kontaktor
· Ispitivanje funkcije kočnog kruga prije mekog starta
· S automatskim otkrivanjem zastoja
· Trenutni nadzor
Da bi zaštitio poluvodiče snage
Kao zaštita uređaja u slučaju blokade motora
· Bez habanja i održavanja
· Pomoćni napon istosmjerne struje 24 V
· Nadzor mreže za otkazivanje faze i zakretno polje u smjeru suprotnom od kazaljke na satu
· Ulaz za bilježenje temperature motora putem PTC-a (varijanta / _1_)
· 3 signalna releja za poruke o statusu i pogreškama s LED zaslonima
· Širina 112,5 mm
Ovaj tekst je strojno preveden.
Struktura i način rada
Na dvije faze motora utječu se pomoću faznog upravljanja pomoću tiristora na takav način da struje mogu postojano rasti. Zakretni moment motora ponaša se na isti način tijekom pokretanja. To osigurava da se pogon može glatko pokrenuti i da se pogonski elementi ne mogu oštetiti. Ova karakteristika omogućuje jeftinu konstrukciju pogonskih elemenata.
Prekidač start / stop
Nakon pokretanja pritiskom na prekidač start / stop S, tiristori se premošćuju pomoću unutarnjih relejnih kontakata kako bi se smanjili gubici u uređaju. Kad je prekidač start / stop S isključen, započinje postupak kočenja
pokrenut. Struja kočenja teče kroz namot statora dok se ne utvrdi zastoj motora, ali najviše 20 s.
· Prema IEC / EN 60947-4-2
· 2-fazno upravljanje motorom
· Za izlaze motora do 11 kW pri 3 AC 400 V.
· Odvojene mogućnosti podešavanja vremena pokretanja ili momenta pokretanja i kočenja
· Nije potreban kočni kontaktor
· Ispitivanje funkcije kočnog kruga prije mekog starta
· S automatskim otkrivanjem zastoja
· Trenutni nadzor
Da bi zaštitio poluvodiče snage
Kao zaštita uređaja u slučaju blokade motora
· Bez habanja i održavanja
· Pomoćni napon istosmjerne struje 24 V
· Nadzor mreže za otkazivanje faze i zakretno polje u smjeru suprotnom od kazaljke na satu
· Ulaz za bilježenje temperature motora putem PTC-a (varijanta / _1_)
· 3 signalna releja za poruke o statusu i pogreškama s LED zaslonima
· Širina 112,5 mm
Ovaj tekst je strojno preveden.
