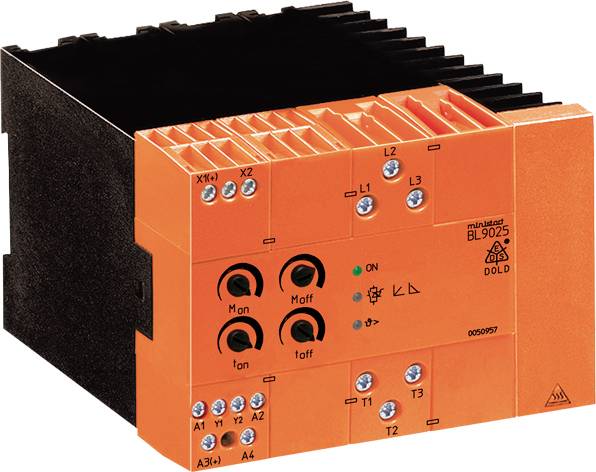

Slika slična
Slika slična
Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mekani pokretač Snaga motora bei 400 V 11 kW Nazivna struja 25 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (629,00 € / komad)
629,00 €
sa PDV-om
Tehnički podaci
- Nazivna frekvencija: 50/60 Hz
- Nominalna snaga motora PNna
- 480 V: 15 kW
- 400 V: 11 kW
- 200 V: 5,5 kW
- Nazivna struja I.N: 25 A
- Učestalost prebacivanja na 3 x IN, 10 s, ϑU= 45 ° C: 10 / h
- Vrijeme između 2 pokretanja: min 350 s
- Minimalna nominalna snaga motora: približno 0,1 PN
- Startni napon: 30 ... 80 %
- Startna rampa: 1 ... 10 s
- Izlazni napon: 30 ... 80 %
- Dolja rampa: 1 ... 20 s
- Vrijeme pripravnosti: 200 ms
- Upravljački ulaz
- Dopušteni napon X1 / X2: AC / DC 24 - 480 V
- Prekidački prag pokretanja:>20 V
- Prekidni prag isticanja:<5 V
- Napon motora
3AC 200-480 V
- Vrsta proizvoda
mekani pokretač
- Priključna struja
25 A
- Snaga motora bei 400 V
11 kW
- Faze djelovanja
2
- Proizvođač-br. dijela
0050957
- Nazivna struja
25 A
- Nazivna struja - zaokružena
25 A
- Tip
BL9025 3AC200-480V 50/60Hz 11,0kW
- Snaga motora pri 230 V/ 400 V
11.0 kW
- Vrijeme kočenja (maks.)
20 s
- Vrijeme istjeka
20 s
- dim.
(D x Š x V) 90 x 90 x 85 mm
- Priključak
vijčana stezaljka
- Priključna snaga
11 kW
- Širina
90 mm
- Visina
85 mm
- Dužina
90 mm
- Dubina
121 mm
- Maks. temperatura
+40 °C
- Min. temperatura
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mekani pokretač Snaga motora bei 400 V 11 kW Nazivna struja 25 A
Upute za rad i sigurnost
Upute za rad i sigurnost 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 mekani pokretač Snaga motora bei 400 V 11 kW Nazivna struja 25 A
Opis
Meki pokretači robusni su elektronički upravljački uređaji za lagani start trofaznih asinkronih strojeva. Na dvije faze motora utječu se pomoću faznog upravljanja pomoću tiristora na takav način da struje mogu postojano rasti. Zakretni moment motora ponaša se na isti način tijekom pokretanja. To osigurava nesmetano pokretanje pogona. To sprječava oštećenje pogonskih elemenata jer se iznenadni startni moment ne događa kad se uređaj izravno uključi. Ova karakteristika omogućuje jeftinu konstrukciju pogonskih elemenata. Nakon pokretanja, alternistori se premošćuju pomoću unutarnjih relejnih kontakata kako bi se smanjili gubici u uređaju. Funkcija mekog zaustavljanja namijenjena je produljenju prirodnog vremena zaustavljanja pogona kako bi se spriječile i nagle zaustave.
Napomena:
Postavljanje brzine pogona nije moguće s ovim uređajima. Isto tako, u odvojenom stanju, tj. Bez opterećenja, ne postiže se izraženo ponašanje mekog pokretanja. Da bi se poluvodiči snage zaštitili od kratkog spoja ili zemljospoja tijekom pokretanja, moraju se koristiti tri superbrza osigurača (vidi tehničke podatke). Inače se moraju primijeniti uobičajene mjere zaštite linije i motora. S velikom frekvencijom prebacivanja
Kao mjeru zaštite motora preporučujemo praćenje temperature namota. Soft starter ne smije biti opterećen kapacitivnim poput B. kompenzacija jalove snage, koja se pokreće na izlazu. Kako bi se osigurala sigurnost ljudi i sustava, na ovom uređaju smije raditi samo odgovarajuće kvalificirano osoblje.
· Funkcija mekog pokretanja i zaustavljanja
· s dvofaznim upravljanjem motorom
· Za izlaze motora do 15 kW pri 3 AC 400 V.
· Odvojene mogućnosti postavljanja vremena naleta i istrošenosti ili
· Početni i zaustavni trenutak
· Veliki raspon napona motora
· Galvanski odvojeni upravljački ulaz
· S velikim rasponom napona do AC / DC 480 V.
· Opcije na uređaju za 3 pomoćna napona do 230 V.
· S integriranim nadzorom temperature
· LED prikazi.
· udovoljava zahtjevima IEC / EN 60 947-4-2
· Širina 90 mm
Ovaj tekst je strojno preveden.
Napomena:
Postavljanje brzine pogona nije moguće s ovim uređajima. Isto tako, u odvojenom stanju, tj. Bez opterećenja, ne postiže se izraženo ponašanje mekog pokretanja. Da bi se poluvodiči snage zaštitili od kratkog spoja ili zemljospoja tijekom pokretanja, moraju se koristiti tri superbrza osigurača (vidi tehničke podatke). Inače se moraju primijeniti uobičajene mjere zaštite linije i motora. S velikom frekvencijom prebacivanja
Kao mjeru zaštite motora preporučujemo praćenje temperature namota. Soft starter ne smije biti opterećen kapacitivnim poput B. kompenzacija jalove snage, koja se pokreće na izlazu. Kako bi se osigurala sigurnost ljudi i sustava, na ovom uređaju smije raditi samo odgovarajuće kvalificirano osoblje.
· Funkcija mekog pokretanja i zaustavljanja
· s dvofaznim upravljanjem motorom
· Za izlaze motora do 15 kW pri 3 AC 400 V.
· Odvojene mogućnosti postavljanja vremena naleta i istrošenosti ili
· Početni i zaustavni trenutak
· Veliki raspon napona motora
· Galvanski odvojeni upravljački ulaz
· S velikim rasponom napona do AC / DC 480 V.
· Opcije na uređaju za 3 pomoćna napona do 230 V.
· S integriranim nadzorom temperature
· LED prikazi.
· udovoljava zahtjevima IEC / EN 60 947-4-2
· Širina 90 mm
Ovaj tekst je strojno preveden.
