Name: DOGA istosmjerni motor s reduktorom Typ 111 DO 111.9172.3B.00 / 3064 24 V 2.5 A 5 Nm 40 U/min Promjer osovine: 10 mm 1 S
Brand: DOGA
SKU: 198615
Availability: InStock

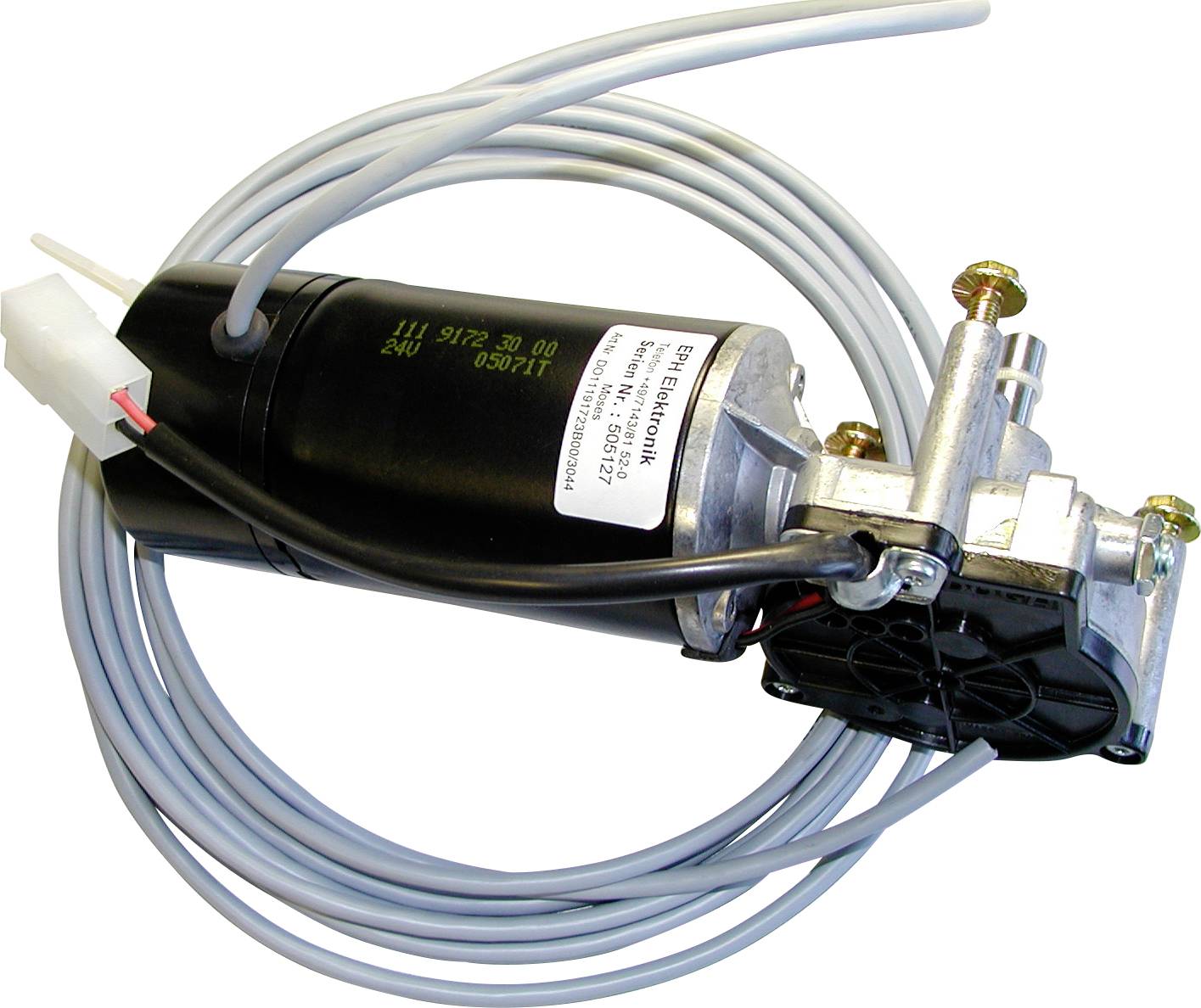

Električni motor s kabelima, montiran na metalnom nosaču. Naljepnica prikazuje tehničke detalje i specifikacije.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

8 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (275,00 € / komad)

275,00 €

uklj. PDV

samo 20,49 €

Dostupno još samo 8 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: istosmjerni motor s reduktorom

Tip: Typ 111

Nazivni napon: 24 V

Nazivna struja: 2.5 A

Nazivna struja - zaokružena: 2.5 A

Nazivna snaga: 21 W

Nazivni broj okretaja: 40 U/min

Posebne značajke: hall senzor

Izlazni moment: 5 Nm

Stvaranje valova: M. Passf. 3 u. Navoj. M4

dim.: (D x Š x V) 178 x 60 x 100.6 mm

Širina: 60 mm

Proizvođač-br. dijela: DO 111.9172.3B.00 / 3064

Izvedba: DC motor s prigonom

Promjer osovine: 10 mm

Nazivni zakretni moment: 5 Nm

Smanjenje: Schnecke

Broj okretaja u praznom hodu: 40 U/min

Visina: 100.6 mm

Dužina: 178 mm

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna snaga

Nazivna struja - zaokružena

Nazivni broj okretaja

Nazivni napon

Nazivni zakretni moment

Promjer osovine

Vrsta proizvoda

DOGA DC motor Typ 162 DO 162.4101.2B.00 / 3008 12 V 7.5 A 0.18 Nm 2800 U/min Promjer osovine: 8 mm 1 St.

Kataloški br.:198406

Dostupno uskoro

Conrad Electronic

53 W

7.5 A

2800 U/min

12 V

0.18 Nm

8 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

DOGA DC motor Typ 162 DO 162.4101.3B.00 / 3024 24 V 4 A 0.20 Nm 3000 U/min Promjer osovine: 8 mm 1 St.

Kataloški br.:198457

Dostava pet,30.10.

13 kom. - zaliha NjemačkaConrad Electronic

63 W

4 A

3000 U/min

24 V

0.20 Nm

8 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

DOGA DC motor Typ 162 DO 162.4102.2B.00 / 3025 12 V 6 A 0.20 Nm 2000 U/min Promjer osovine: 8 mm 1 St.

Kataloški br.:198469

Dostava pet,30.10.

1 kom. - zaliha NjemačkaConrad Electronic

42 W

6 A

2000 U/min

12 V

0.20 Nm

8 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

DOGA DC motor Typ 162 DO 162.4102.3B.00 / 3009 24 V 3 A 0.2 Nm 2000 U/min Promjer osovine: 8 mm 1 St.

Kataloški br.:198419

Dostava pet,30.10.

26 kom. - zaliha NjemačkaConrad Electronic

42 W

3 A

2000 U/min

24 V

0.2 Nm

8 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

DOGA DC motor Typ 168 DO 168.4111.3B.04 / 3059 24 V 5.5 A 0.75 Nm 1000 U/min Promjer osovine: 8 mm 1 St.

Kataloški br.:198539

Dostupno uskoro

Conrad Electronic

79 W

5.5 A

1000 U/min

24 V

0.75 Nm

8 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

379,00 €^*

DOGA DC motor Typ 169 DO 169.4113.3B.09 / 3061 24 V 8 A 0.4 Nm 3200 U/min Promjer osovine: 10 mm 1 St.

Kataloški br.:198565

Dostava pet,30.10.

1 kom. - zaliha NjemačkaConrad Electronic

134 W

8 A

3200 U/min

24 V

0.4 Nm

10 mm

DC motor

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

489,00 €^*

DOGA istosmjerni motor s reduktorom Typ 111 DO 111.3761.2B.00 / 3018 12 V 5 A 5 Nm 40 U/min Promjer osovine: 9 mm 1 St.

Kataloški br.:198458

Dostava pet,30.10.

33 kom. - zaliha NjemačkaConrad Electronic

21 W

5 A

40 U/min

12 V

5 Nm

9 mm

istosmjerni motor s reduktorom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

154,99 €^*

DOGA istosmjerni motor s reduktorom Typ 111 DO 111.3761.3B.00 / 3000 24 V 2.5 A 5 Nm 40 U/min Promjer osovine: 9 mm 1 St.

Kataloški br.:198305

Dostava pet,30.10.

26 kom. - zaliha NjemačkaConrad Electronic

21 W

2.5 A

40 U/min

24 V

5 Nm

9 mm

istosmjerni motor s reduktorom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

164,99 €^*

DOGA istosmjerni motor s reduktorom Typ 111 DO 111.3763.2B.00 / 3049 12 V 4 A 6 Nm 25 U/min Promjer osovine: 9 mm 1 St.

Kataloški br.:198411

Dostava pet,30.10.

41 kom. - zaliha NjemačkaConrad Electronic

16 W

4 A

25 U/min

12 V

6 Nm

9 mm

istosmjerni motor s reduktorom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

154,99 €^*

DOGA istosmjerni motor s reduktorom Typ 111 DO 111.3763.3B.00 / 3001 24 V 2 A 6 Nm 25 U/min Promjer osovine: 9 mm 1 St.

Kataloški br.:198317

Dostava pet,30.10.

98 kom. - zaliha NjemačkaConrad Electronic

16 W

2 A

25 U/min

24 V

6 Nm

9 mm

istosmjerni motor s reduktorom

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 198615 DOGA istosmjerni motor s reduktorom Typ 111 DO 111.9172.3B.00 / 3064 24 V 2.5 A 5 Nm 40 U/min Promjer osovine: 10 mm 1 S

Upute za rad i sigurnost

Upute za rad i sigurnost 198615 DOGA istosmjerni motor s reduktorom Typ 111 DO 111.9172.3B.00 / 3064 24 V 2.5 A 5 Nm 40 U/min Promjer osovine: 10 mm 1 S

Opis

DOGA istosmjerni motor je namijenjen za industrijsku uporabu i poziva se na 50-godišnje iskustvo i brojne područja primjene. Tehnika trajnog magneta omogućava kompaktnu izvedbu s vrlo dobrim vrijednostima snage. Motor je posebno koncipiran za primjene s neovisnim dovodom struje, malim dimenzijama, malom težinom kao i primjenom u industriji i vozilima svake vrste. Preciznost broja okretaja, mirnoća hoda, kratka vremena zaustavljanja kod malog momenta inercije kao i vrlo robustna građa odlikuju ovaj kvalitetni proizvod.

Izvedba

Zupčanik prijenosnika od sintetičkog materijala POM
Vrsta zaštite IP40, tj. IP53
Neovisno o položaju ugradnje
Karakteristike motora sa sustavom generatora impulsa (tip DO16241223B00/3065 i tip DO11191723B00/3064): Magnetski generator impulsa s Hall senzorima, 2 kanala s pomakom faze od 90 °
Očitavanje 16 impulsa po okretaju motora
Integrirani regulator napona za široko područje napona napajanja (4,2 - 24 V)
Integrirani Schmitt-okidač, s pogonom s vanjskim Pull-Up otpornicima; izlazna sklopka otvoreni kolektor
Uklj. priključni kabel 4 m tip LIYCY 4 x 0,25 mm².
