Dobot Magician Sensor Kit ES-MG-SKIT-01E modul proširenja

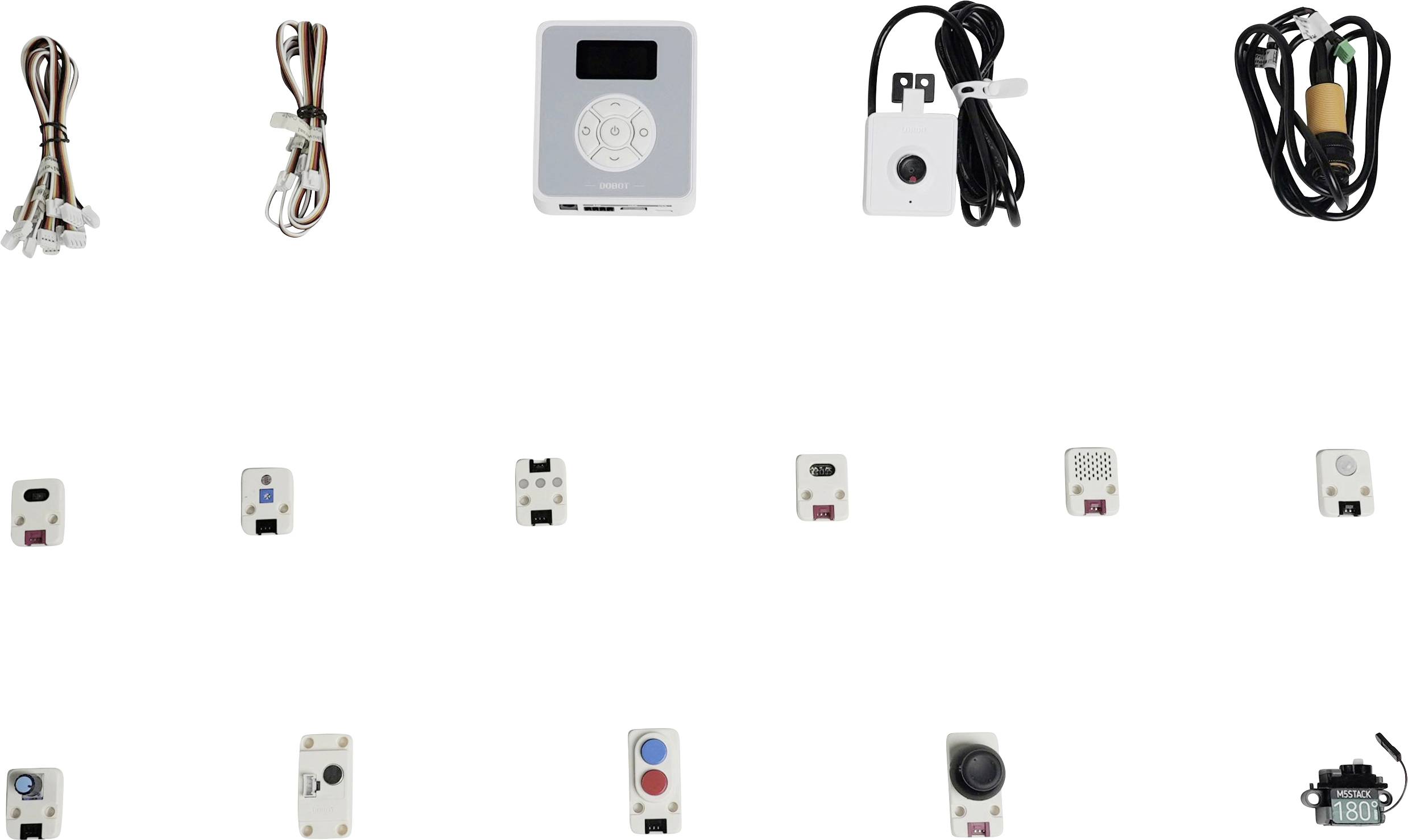

Razni elektronički komponenti složeni u redove, uključujući kablove, senzore, kontrolnu jedinicu i konektore, koji se koriste za robotičke ili elektroničke projekte.

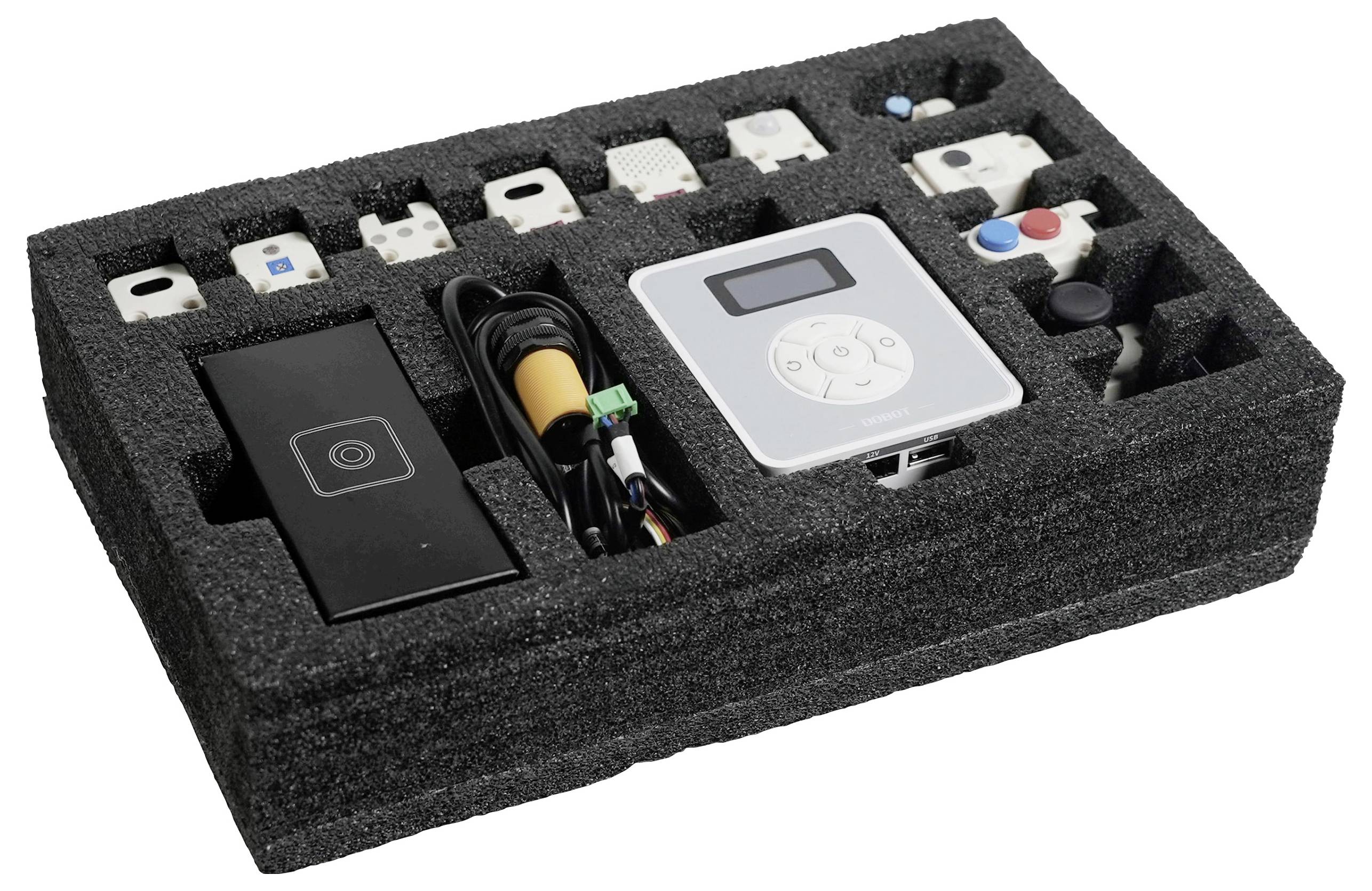

Pjenasta ladica drži elektroničke komponente, uključujući kontrolni panel, žičane vodove i konektore, složene uredno za pakiranje ili sastavljanje.

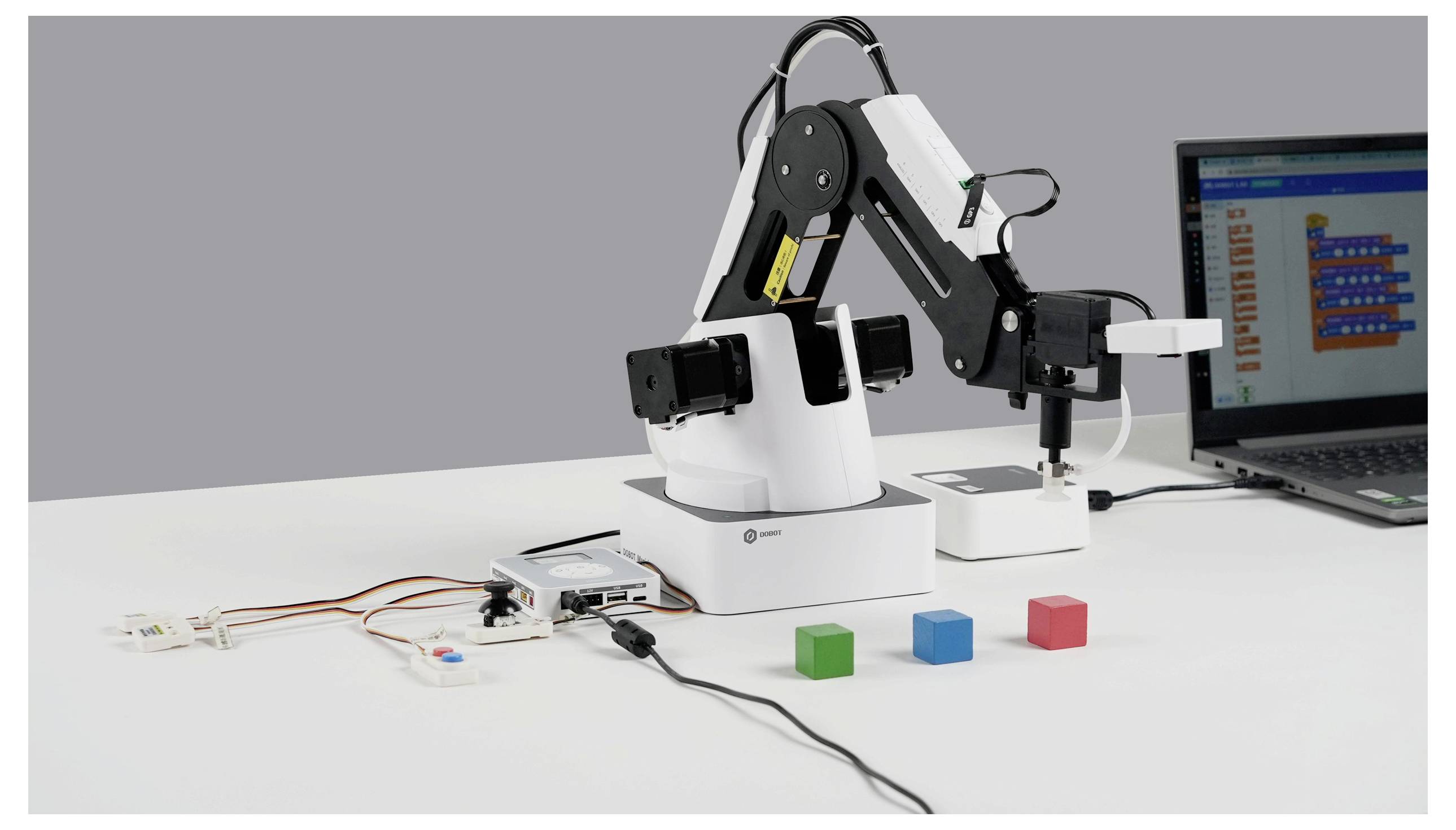

Robotska ruka na radnom stolu komunicira s obojenim blokovima pored prijenosnog računala koje pokće softver za programiranje, prikazujući učenje robotike.
1/3
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pet,30.10.
6 kom. - zaliha Njemačka
Broj
Ukupno (345,00 € / komad)
369,00 €
-7 %
345,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Dostupno još samo 6 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • - Upravljačka palica
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Izlazna vrijednost X/Y 10 - 250
  • Izlazna vrijednost Z 0 (otpušteno); 1 (pritisnuto)
  • Napon 5 V
  • Struja 50 mA
  • - Dvostruki gumb
  • Način komunikacije IO
  • Ožičenje Univerzalni kabel senzora
  • Napon 5 V
  • Izlazna vrijednost tipke 0 (otpušteno); 1 (pritisnuto)
  • Struja 50 mA
  • - PIR senzor
  • Komunikacijski ulaz/izlaz
  • Ožičenje Univerzalni kabel senzora
  • Domet detekcije 150 cm
  • Vrijeme odgode 2 s
  • Indukcijsko polje< 100°
  • Statička struja< 60 µA
  • Radna temperatura -20 do 80 °C
  • Napon 5 V
  • Struja 50 mA
  • - Senzor gestikulacije
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Podržane geste gore, dolje, desno, lijevo, naprijed, natrag, u smjeru kazaljke na satu, suprotno od kazaljke na satu
  • Učinkovit domet detekcije 5–15 cm
  • Napon 5 V
  • Struja 50 mA
  • - Fotoelektrični senzor
  • Način komunikacije IO
  • Ožičenje Univerzalni kabel senzora
  • Raspon vrijednosti 0 (bez zaštite); 1 (sa zaštitom)
  • Standardno okruženje detekcije: sunčeva svjetlost ispod 10000 LX, žarulja sa žarnom niti ispod 3000 LX
  • Objekt koji se detektira Prozirni ili neprozirni objekt
  • Radna temperatura -25 do 55 °C
  • Vrijeme reakcije< 2 ms
  • - Senzor buke
  • ADC način komunikacije
  • Ožičenje Univerzalni kabel senzora
  • Raspon vrijednosti od 0 do 1023
  • Osjetljivost (48 dB do 52 dB) na 1 kHz
  • Impedancija mikrofona 2,2 kOhm
  • Frekvencija mikrofona 16 do 20 kHz
  • SNR S/N 54 dB
  • - Senzor vlažnosti
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Temperaturni raspon 0 do 60 °C/±1 °C
  • Raspon vlažnosti 10 do 90% relativne vlažnosti ±5% relativne vlažnosti
  • Napon 5 V
  • Struja 50 mA
  • - Senzor boje
  • Način komunikacije I2C
  • Kabel za ožičenje Univerzalni kabel senzora
  • Rezultat prepoznavanja boja 0 (bez boje); 1 (crvena); 2 (zelena); 3 (plava); 4 (žuta); 5 (crna); 6 (bijela)
  • RGB vrijednost boje 0-200 (viša vrijednost znači tamniju boju)
  • Napon 5 V
  • Struja 50 mA
  • - LED modul
  • Monobus komunikacijski način
  • Ožičenje Univerzalni kabel senzora
  • RGB raspon 0 ~ 100%
  • Napon 5 V
  • - Senzor svjetla
  • Način komunikacije I2C
  • Kabel za ožičenje Univerzalni kabel senzora
  • Rezultat prepoznavanja boja 0 (bez boje); 1 (crvena); 2 (zelena); 3 (plava); 4 (žuta); 5 (crna); 6 (bijela)
  • RGB vrijednost boje 0–200 (viša vrijednost predstavlja tamniju boju)
  • Napon 5 V
  • Struja 50 mA
  • - Rotacijski potenciometar
  • Izlazni napon 0 ~ 2500 mV
  • ADC način komunikacije
  • Ožičenje Univerzalni kabel senzora
  • Povratna vrijednost za svjetlinu 0 ~ 407 (ekstremne fluktuacije su normalne)
  • Napon 5 V
  • Struja 50 mA
  • - Mikro servo
  • Način komunikacije PWM
  • Ožičenje Univerzalni kabel senzora
  • Brzina servo motora 0,1 mp/60°/4,8 V; 0,09 mp/60°/6,0 V
  • Okretni moment 1,6 kg*cm/4,8 V; 1,8 kg*cm/6,0 V
  • PWM frekvencija 50 Hz/0,5~2,5 mS
  • Napon 4,8 V – 6,0 V
  • Struja praznog hoda: 60 mA
  • - Kamera s umjetnom inteligencijom
  • Veličina 50 mm x 44 mm x 25 mm
  • CMOS 1/4 inča
  • Pikseli slike 1 M
  • Format slike YUV/MJPG
  • Format podataka 240*320 // 640*480 // 1280*720
  • Maksimalna brzina obrade slike 1280*720@30 fps
  • Postavke kamere zasićenost, kontrast, oštrina
  • Automatski balans bijele
  • Automatska ekspozicija
  • Radna temperatura: 0 − 50 °C
  • Napon 5 V
  • USB2.0 sučelje
  • Audio ulaz Integrirani mikrofon
  • Radni kut kamere 0 ~ 135°Funkcije Prepoznavanje lica, prepoznavanje slike, OCR prepoznavanje teksta, prepoznavanje glasa itd.
  • - Čarobna kutija
  • MCU ARM 32-bitni Cortex-M4
  • Komunikacija USB virtualni serijski priključak/serijski priključak/Bluetooth
  • Glavna frekvencija 168 MHz
  • Programski jezik MicroPython
  • Napon 100 V – 240 V AC, 50/60 Hz
  • DobotStudio/DobotLab softver
  • Ulazni napon 12 V == 5 A DC
  • Težina 98 g
  • Radna temperatura -5 °C do 45 °C
  • Veličina 95 mm x 80 mm x 21,5 mm
  • Maksimalna snaga 60 W
Vrsta proizvoda

modul proširenja

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E modul proširenja

Opis

DOBOT komplet senzora transportne trake savršen je dodatak robotskim rukama DOBOT Magician i Magician Lite. Razvijen je kako bi na praktičan način simulirao principe industrijske automatizacije. Ovaj komplet omogućuje jednostavnu i učinkovitu izradu mini proizvodne linije i pruža idealnu platformu za učenje kako roboti i senzori rade zajedno.

Glavne značajke
Svestrani senzori: Pomoću uključenog senzora boje i fotoelektričnog prekidača, objekti se mogu detektirati i sortirati prema boji ili prisutnosti. To omogućuje realizaciju složenih zadataka sortiranja i alokacije.

Glatka integracija: Transportna traka može se besprijekorno spojiti s Dobotovim robotskim rukama. Podesiva brzina i precizan raspon detekcije senzora osiguravaju pouzdan rad koji zadovoljava zahtjeve stvarnih tvorničkih okruženja.

Praktično učenje: Komplet je idealan za korištenje u obrazovanju i inženjerstvu. S uključenim drvenim blokovima u boji, korisnici mogu izravno razumjeti i programirati procese automatizirane proizvodnje.

DOBOT komplet senzora za transportnu traku stoga je nezamjenjiv alat za sve koji su zainteresirani za robotiku, tehnologiju automatizacije i industrijske procese.

Ovaj tekst je strojno preveden.

Izvedba

  • džojstik
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Izlazna vrijednost X/Y 10 - 250
  • Izlazna vrijednost Z 0 (otpušteno); 1 (pritisnuto)
  • Napon 5 V
  • Struja 50 mA
  • Dvostruki gumb
  • Način komunikacije IO
  • Ožičenje Univerzalni kabel senzora
  • Napon 5 V
  • Izlazna vrijednost tipke 0 (otpušteno); 1 (pritisnuto)
  • Struja 50 mA
  • PIR senzor
  • Način komunikacije IO
  • Ožičenje Univerzalni kabel senzora
  • Udaljenost detekcije 150 cm
  • Vrijeme odgode 2 s
  • Raspon detekcije 100°
  • Mirna struja 60 µA
  • Radna temperatura: -20 – 80 °C
  • Napon 5 V
  • Struja 50 mA
  • Senzor gestikulacije
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Podržane geste gore, dolje, desno, lijevo, naprijed, natrag, u smjeru kazaljke na satu, suprotno od kazaljke na satu
  • Učinkovita udaljenost detekcije 5 - 15 cm
  • Napon 5 V
  • Struja 50 mA
  • svjetlosna barijera
  • Način komunikacije IO
  • Ožičenje Univerzalni kabel senzora
  • Raspon vrijednosti 0 (bez zaštite); 1 (sa zaštitom)
  • Standardno okruženje detekcije: sunčeva svjetlost manja od 10000 LX, žarulja sa žarnom niti manja od 3000 LX
  • Objekt koji se detektira prozirni ili neprozirni objekt
  • Radna temperatura -25 ~ 55 °C
  • Vrijeme reakcije 2 ms
  • Senzor buke
  • ADC način komunikacije
  • Ožičenje Univerzalni kabel senzora
  • Raspon vrijednosti 0 ~ 1023
  • Osjetljivost (48 dB ~ 52 dB) @ 1 kHz
  • Impedancija mikrofona 2,2 kOhma
  • Frekvencija mikrofona 16 ~ 20 kHz
  • Omjer signal-šum S/N 54 dB
  • Senzor vlažnosti
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Raspon temperature 0 ~ 60 °C/±1 °C
  • Raspon vlažnosti 10 ~ 90% RH ±5% RH
  • Napon 5 V
  • Struja 50 mA
  • Senzor boje
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Rezultat prepoznavanja boja 0 (bez boje); 1 (crvena); 2 (zelena); 3 (plava); 4 (žuta); 5 (crna); 6 (bijela)
  • RGB vrijednost boje 0-200 (veća vrijednost označava tamniju boju)
  • Napon 5 V
  • Struja 50 mA
  • LED modul
  • Monobus komunikacijski način
  • Ožičenje Univerzalni kabel senzora
  • RGB raspon 0 ~ 100%
  • Napon 5 V
  • Senzor svjetlosti
  • Način komunikacije I2C
  • Ožičenje Univerzalni kabel senzora
  • Rezultat prepoznavanja boja 0 (bez boje); 1 (crvena); 2 (zelena); 3 (plava); 4 (žuta); 5 (crna); 6 (bijela)
  • RGB vrijednost boje 0-200 (veća vrijednost označava tamniju boju)
  • Napon 5 V
  • Struja 50 mA
  • Rotacijski potenciometar
  • Izlazni napon 0 ~ 2500 mV
  • ADC način komunikacije
  • Ožičenje Univerzalni kabel senzora
  • Vrijednost svjetline 0 ~ 407 (ekstremne fluktuacije su normalne)
  • Napon 5 V
  • Struja 50 mA
  • Mikro servo
  • Način komunikacije PWM
  • Ožičenje Univerzalni kabel senzora
  • Brzina servo motora 0,1 s/60°/4,8 V; 0,09 s/60°/6,0 V
  • Okretni moment 1,6 kg cm/4,8 V; 1,8 kg cm/6,0 V
  • PWM frekvencija 50 Hz/0,5~2,5 mS
  • Napon 4,8 V - 6,0 V
  • Struja praznog hoda: 60 mA
  • Umjetna inteligencija kamera
  • Veličina 50 mm x 44 mm x 25 mm
  • CMOS 1/4 inča
  • Pikseli slike 1 M
  • Format slike YUV/MJPG
  • Format podataka 240320 // 640480 // 1280720
  • Maks. brzina obrade slike 1280 x 720 @ 30 fps
  • Postavke kamere zasićenost, kontrast, oštrina
  • Automatski balans bijele
  • Automatska ekspozicija
  • Radna temperatura: 0 − 50 °C
  • Napon 5 V
  • USB2.0 sučelje
  • Audio ulaz Integrirani mikrofon
  • Radni kut kamere 0 ~ 135°
  • Mogućnosti: Prepoznavanje lica, prepoznavanje slike, OCR prepoznavanje teksta, prepoznavanje govora itd.
  • Čarobna kutija
  • MCU ARM 32-bitni Cortex-M4
  • Komunikacija USB virtualni serijski port/serijski port/Bluetooth
  • Glavna frekvencija 168 MHz
  • Programski jezik MicroPython
  • Napon 100 V - 240 V AC, 50/60 Hz
  • DobotStudio/DobotLab softver
  • Ulazni napon 12 V == 5 A DC
  • Težina 98 g
  • Radna temperatura -5 °C ~ 45 °C
  • Veličina 95 mm x 80 mm x 21,5 mm
  • Maksimalna snaga 60 W

Isporuka uključuje

  • Senzor gestikulacije
  • Senzor svjetlosti
  • LED modul
  • Senzor boje
  • Senzor vlažnosti
  • PIR senzor
  • Potenciometar s rotacijskim gumbom
  • Senzor buke
  • dvostruki gumb
  • džojstik
  • Mikro servo
  • Čarobna kutija
  • Fotoelektrični prekidač (s nosačem)
  • Komplet za AI kameru
  • 6x senzorskih kabela
  • 2x produžni kabeli za senzore
  • USB kabel
  • 4-pinski kabel za napajanje
  • 10-pinski komunikacijski kabel
