Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO ulazni modul Ethernet Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC, 24
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (755,00 € / komad)
755,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO ulazni modul Ethernet Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC, 24 V/DC 1 St.
- Ethernet 10/100 Mbit/s
- Podržani protokoli: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), sučelje naredbenog retka, otvoreni TCP protokol, Modbus-TCP
- Moguća šifrirana Ethernet komunikacija
- Otvoreni standard ili Modbus TCP protokol
- Web sučelje i aplikacija (pametni telefon i tablet)
- Mogućnost povezivanja putem Wi-Fi-ja
- WPS funkcija
- WPS tipka
- Dizajn: jednostrani
- 16-bitna rezolucija po kanalu
- Rasponi napona: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Rasponi struje: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanska izolacija između kanala: maks. 1 kV AC
- Galvanska izolacija za napajanje: maks. 500 V
- Brzina konverzije A/D pretvarača: 4 µs
Tehnički podaci
- Montaža na DIN šinu (nosačka šina 35 mm x 7,5 mm)
- Raspon mjerenja struje: 0-24mA
- Galvanska izolacija: maks. 1000 V AC između kanala 1 i 2; maks. 500 V AC za napajanje.
- Dimenzije proizvoda, duljina (dubina): 111 mm
- Vrsta proizvoda
ulazni modul
- Sučelja (Advantech)
Ethernet
- Tip
UC-ETH-AD2-16ISO
- Radni napon
7 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 V DC do 24 V DC
- Pogonska tempratura
10 do 50 °C
- Broj I/O
2
- Broj ulaza
2 x
- Broj izlaza
0 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
130 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-ETH-AD2-16ISO
- Izvedba

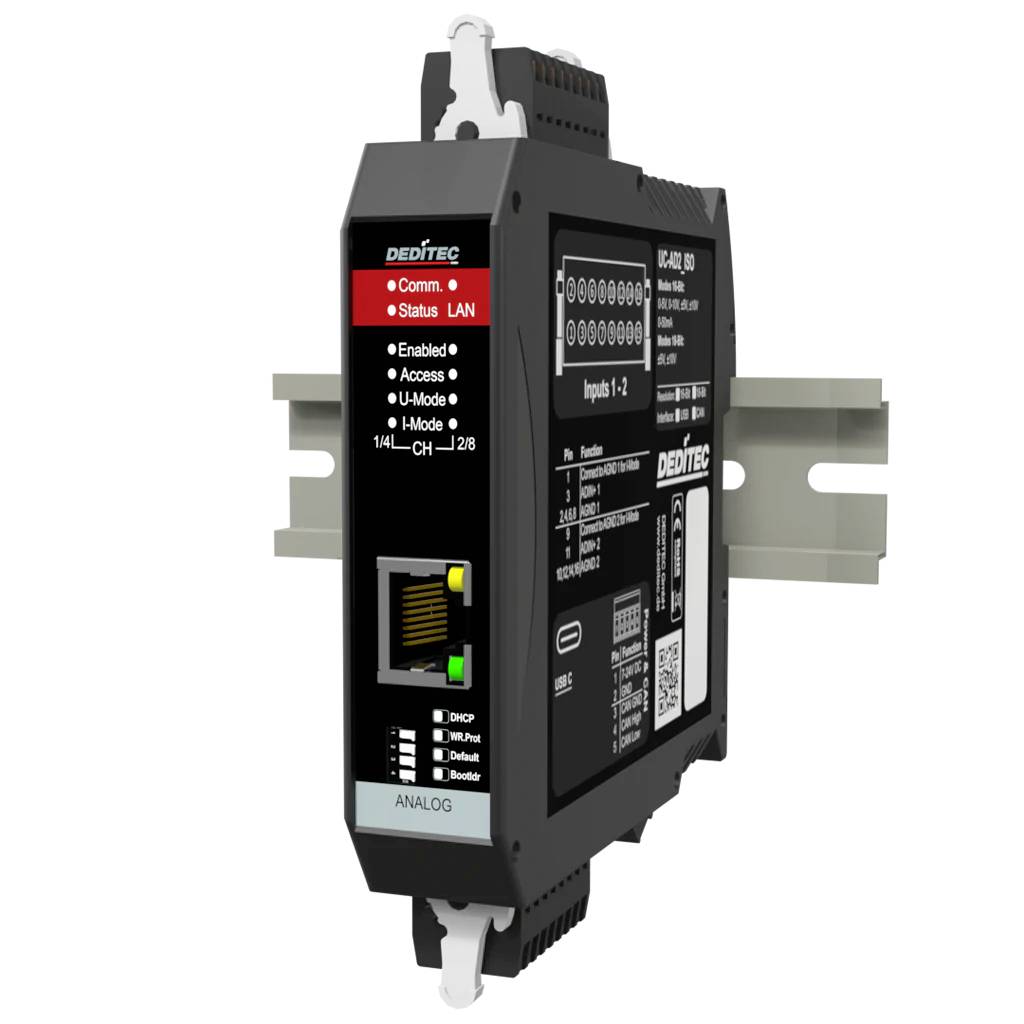

Samostojeći modul u kompaktnom kućištu za montažu na DIN šinu (TS 35 x 7,5 mm)
- Izlazi
0
- Ulazi
2
- Sučelja
Ethernet 100/10Mbit i WiFi
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO ulazni modul Ethernet Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC, 24
Upute za rad i sigurnost
Upute za rad i sigurnost 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO ulazni modul Ethernet Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC, 24
Opis

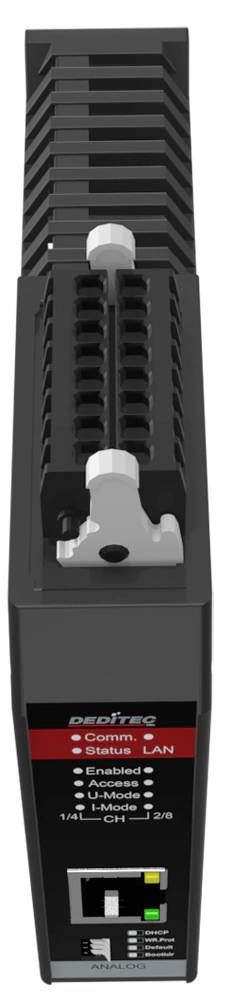

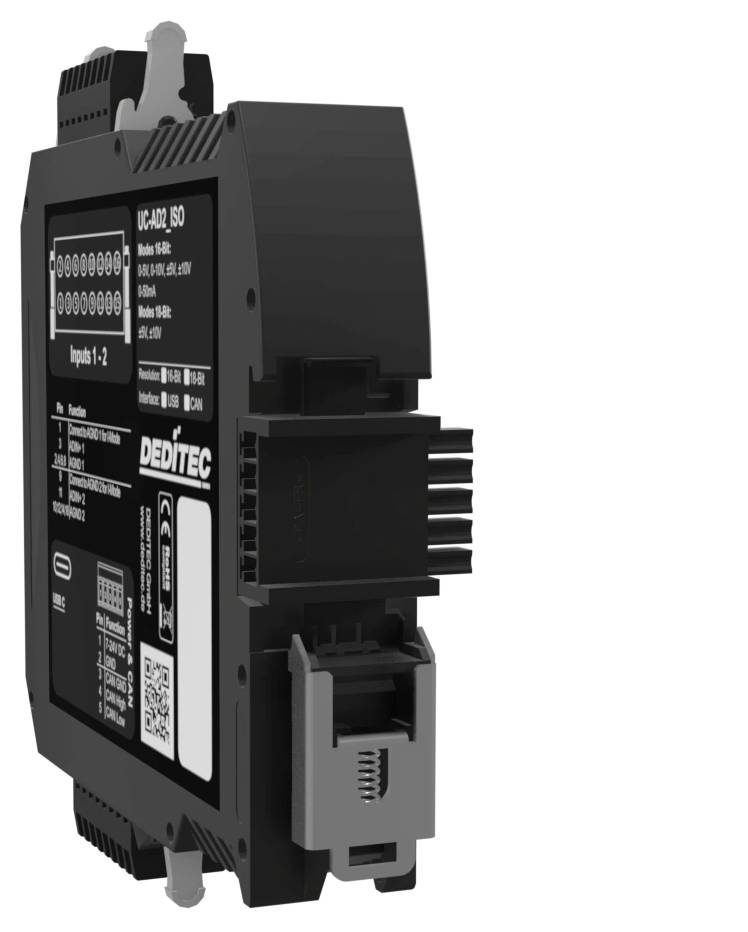

Modbus TCP analogno-analogni pretvarački modul UC-ETH-AD2-16ISO s 2 galvanski izolirana AD kanala hvata naponske i strujne signale s rezolucijom od 16 bita i pretvara ih u digitalne mjerne podatke. Ethernet i Modbus TCP omogućuju učinkovitu integraciju vrijednosti u upravljačke i IoT sustave. Idealno za spajanje analognih senzora u industrijskoj automatizaciji ili za praćenje energetskih i procesnih podataka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2 galvanski izolirana analogna ulaza
- Prijenos podataka odvija se putem Etherneta ili Modbus TCP-a
- Konfigurabilna kontrola događaja
- M2M funkcionalnost
- Besplatni softver za konfiguraciju i testiranje
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
