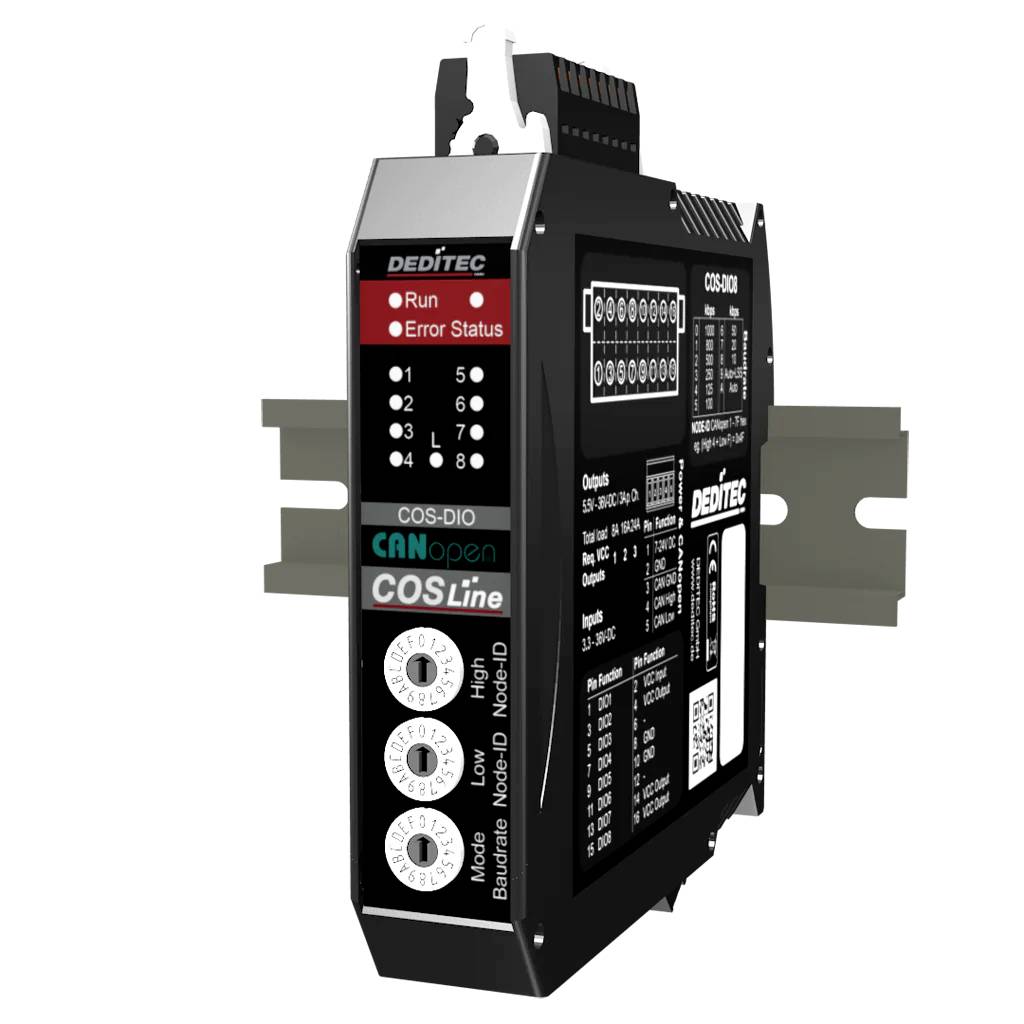

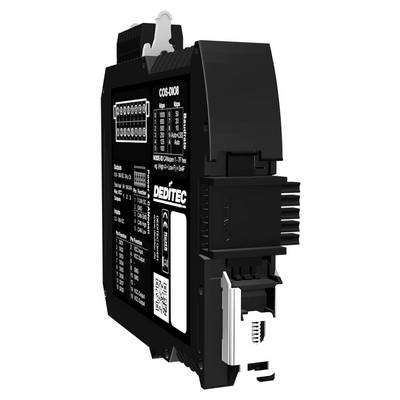

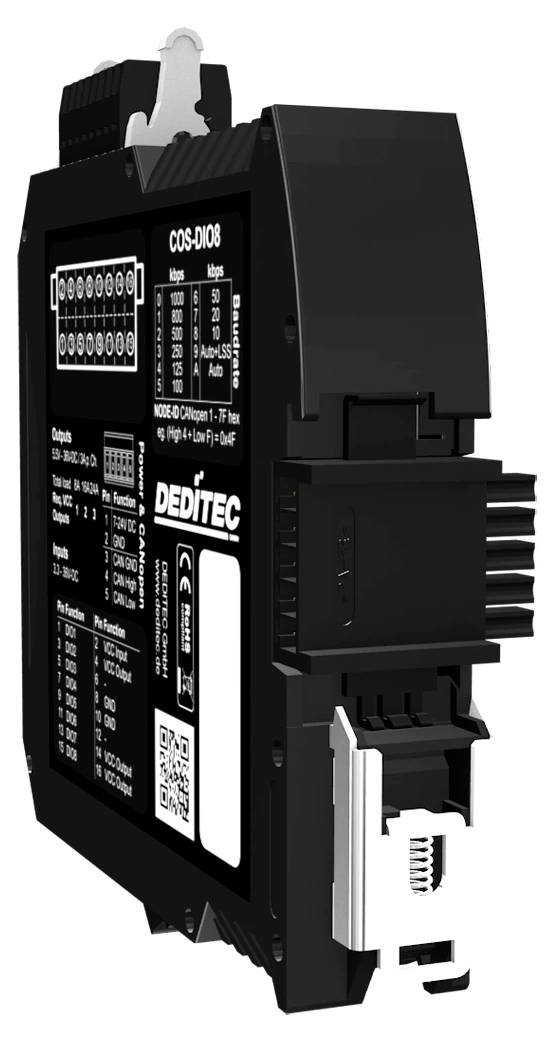

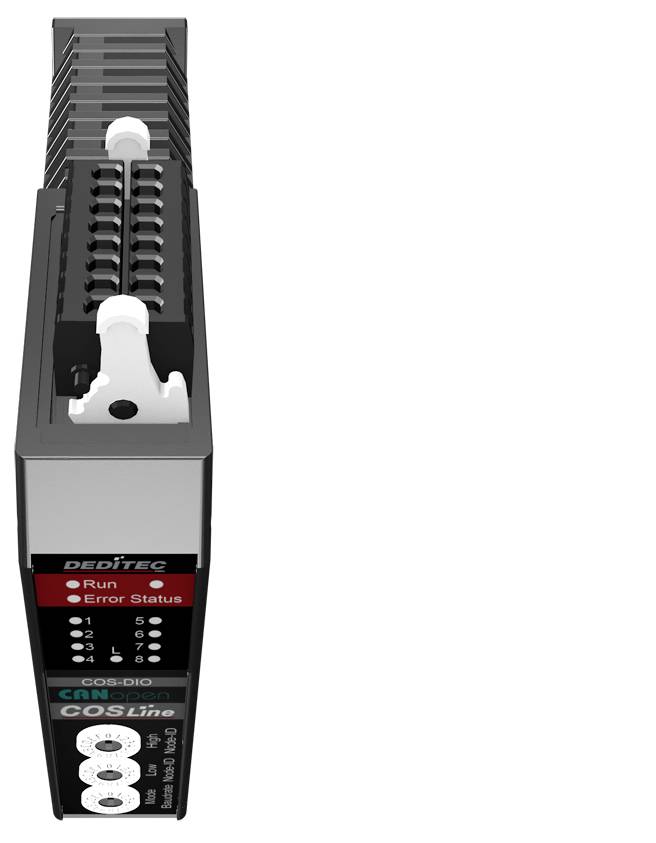

Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O modul CANopen Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 8 7 V/DC, 24 V/DC 1
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (329,00 € / komad)
329,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O modul CANopen Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 8 7 V/DC, 24 V/DC 1 St.
- CANopen digitalni IO DIO modul s 8 digitalnih ulaza/izlaza
- 8 DIO kanala, konfiguriranih zasebno kao ulaz ili izlaz putem CAN-a
- Digitalni ulazi za 3,3 V do 36 V DC
- Referentni naponski ulaz za određivanje visokog/niskog praga preklapanja
- Pozitivno preklopni visokonaponski izlazi za 5,5 V do 36 V DC
- Maksimalna struja preklapanja po izlazu: 3 A DC
- Maksimalni kapacitet preklapanja po izlazu: 60 W DC
- CANopen prema CiA 301, CiA 305 i CiA 401
- CAN 2.0A ili CAN 2.0B
- Galvanski izolirano CANopen sučelje do 500 V
- Brzine prijenosa podataka od 10 kbit/s do 1 Mbit/s, kao i automatski prijenos podataka
- ID čvora i brzina prijenosa podataka mogu se konfigurirati putem kodne sklopke
- Napajanje kao samostalni uređaj: +7 V DC do +24 V DC
- Montaža na DIN šinu 35 x 7,5 mm
- Opcionalno spajanje modula putem DIN šinskog sabirničkog konektora
Tehnički podaci
- Radna temperatura: +10°C do +50°C
- Montaža na DIN šinu (nosačka šina 35 mm x 7,5 mm)
- Vrsta proizvoda
I/O modul
- Sučelja (Advantech)
CANopen
- Tip
UC-CANOPEN-DIO8
- Radni napon
7 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 do 24 V/DC
- Pogonska tempratura
10 do 50 °C
- Broj I/O
8
- Broj ulaza
8 x
- Broj izlaza
8 x
- dim.
(Š x V) 22.5 mm x 117 mm
- Maks. potrošnja struje
130 mA
- Visina
117 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CANOPEN-DIO8
- Izvedba
Kompaktni I/O modul za montažu na DIN šinu u modernoj tehnologiji automatizacije
- Izlazi
Visokonaponski pogonski sklop (pozitivno preklapanje) s integriranom zaštitom od prekomjerne struje i pregrijavanja
- Ulazi
Ulazni napon: 3,3 V do 36 V DC
- Sučelja
CAN sabirnica, galvanski izolirana putem optospojnika
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796647 Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O modul CANopen Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 8 7 V/DC, 24 V/DC 1
Upute za rad i sigurnost
Upute za rad i sigurnost 3796647 Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O modul CANopen Broj ulaza: 8 x Broj izlaza: 8 x Broj I/O: 8 7 V/DC, 24 V/DC 1
Opis
UC-CANOPEN-DIO8 je CANopen digitalni IO modul za 8 digitalnih ulaza/izlaza, koji se može konfigurirati kanal po kanal kao ulaz ili pozitivno preklopni visokonaponski izlaz. Kao CANopen udaljeni I/O modul, on hvata i prebacuje digitalne signale u CANopen PLC okruženjima, upravljačkim jedinicama strojeva, upravljačkim jedinicama procesa i sustavima ispitnih klupa. CANopen komunikacija prema CiA 301, CiA 305 i CiA 401 podržava standardiziranu integraciju u industrijske automatizacijske mreže.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dizajnirano za industrijsku primjenu u upravljačkim ormarima i decentraliziranim strukturama automatizacije
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
- Područja primjene: Strojarstvo, automatizacija postrojenja, ispitne klupe, izrada razvodnih ormara, automatizacija zgrada i upravljanje industrijskim mrežama
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
