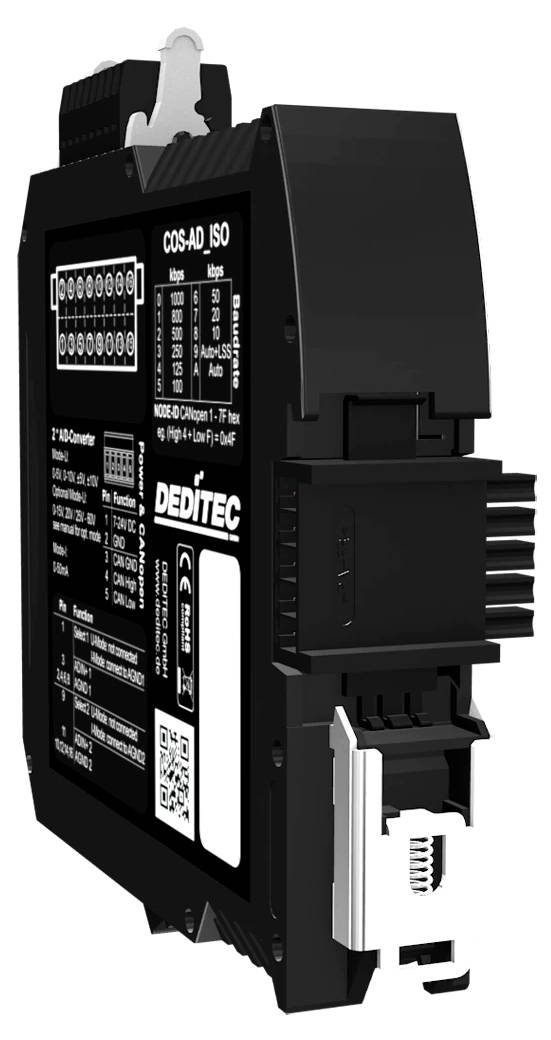

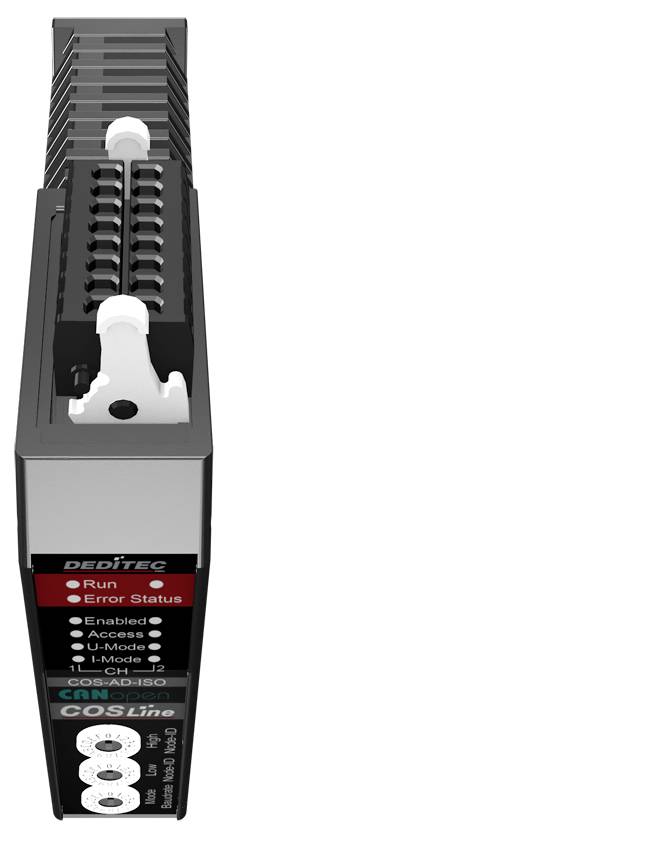

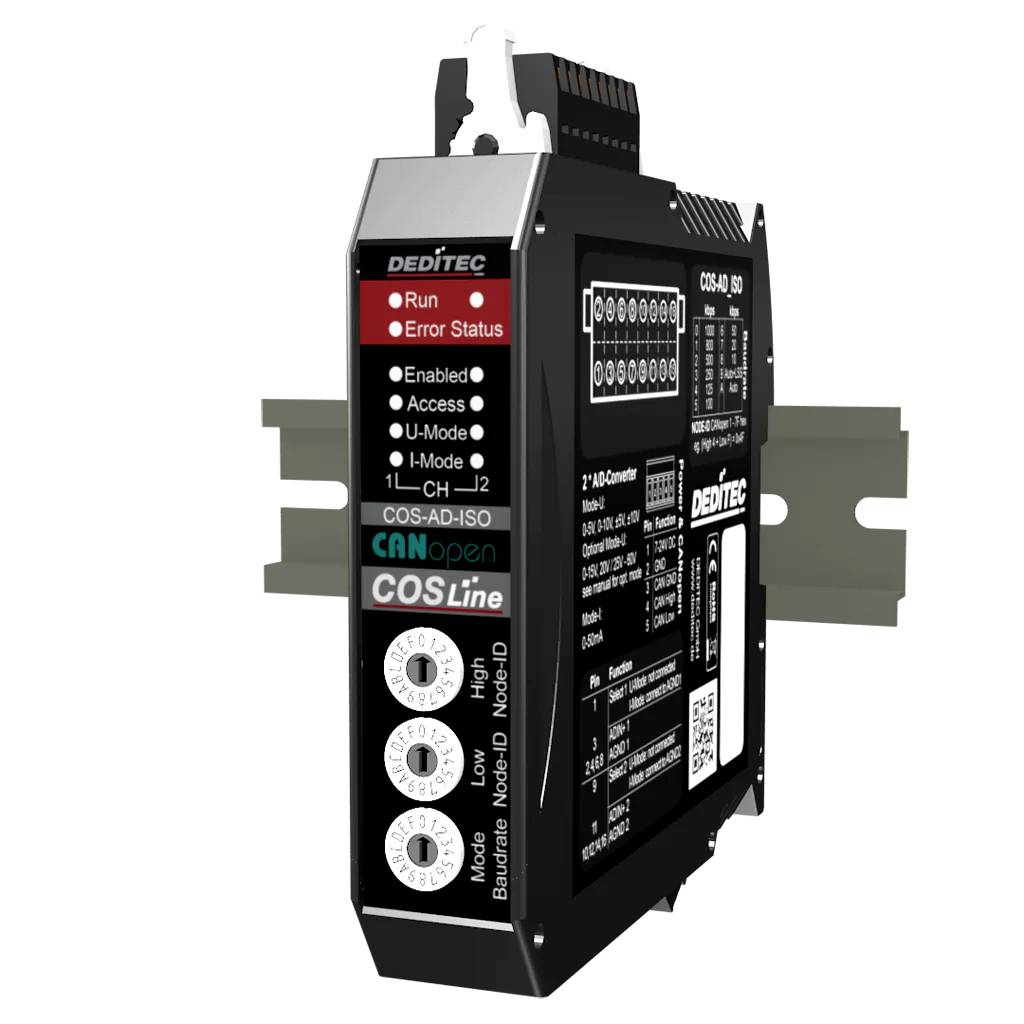

Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O modul CANopen Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC,
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (875,00 € / komad)
875,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O modul CANopen Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC, 24 V/DC 1 St.
- CANopen profili prema CiA® specifikaciji CiA 301, CiA 305 i CiA 401
- CAN 2.0A ili CAN 2.0B
- Galvanski izolirano do 500 V
- Konfigurira se putem kodnog prekidača
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Dizajn: jednostrani
- 16-bitna rezolucija po kanalu
- Rasponi napona: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Rasponi struje: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanska izolacija između kanala: maks. 1 kV AC
- Galvanska izolacija za napajanje: maks. 500 V
- Brzina pretvorbe A/D pretvarača: 4 µs
Tehnički podaci
- Montaža na DIN šinu (nosačka šina 35 mm x 7,5 mm)
- Vrsta proizvoda
I/O modul
- Sučelja (Advantech)
CANopen
- Tip
UC-CANOPEN-AD2-16ISO
- Radni napon
7 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 do 24 V/DC
- Pogonska tempratura
10 do 50 °C
- Broj I/O
2
- Broj ulaza
2 x
- Broj izlaza
0 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
130 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CANOPEN-AD2-16ISO
- Izvedba
Analogni ulazni modul za montažu na DIN šinu s galvanskom izolacijom
- Ulazi
2 analogna ulaza (napon/struja)
- Sučelja
CAN sabirnica (galvanski izolirana putem optospojnika)
Priključak za sabirnicu u tračnici
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O modul CANopen Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC,
Upute za rad i sigurnost
Upute za rad i sigurnost 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O modul CANopen Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 7 V/DC,
Opis
Modul UC-CANopen-AD2-16ISO prikuplja precizne AD vrijednosti mjerenja putem dva 16-bitna kanala i može ih sigurno i uz minimalne smetnje dobiti zahvaljujući galvanskoj izolaciji. Integracija u CANopen mreže prema CiA standardu omogućuje pouzdanu integraciju u industrijske sustave. Tipične primjene uključuju akviziciju analognih signala senzora i praćenje procesnih vrijednosti u automatizacijskim sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dizajnirano za industrijsku primjenu u upravljačkim ormarima i decentraliziranim strukturama automatizacije
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
- Područja primjene: Strojarstvo, automatizacija postrojenja, ispitne klupe, izrada razvodnih ormara, automatizacija zgrada i upravljanje industrijskim mrežama
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
