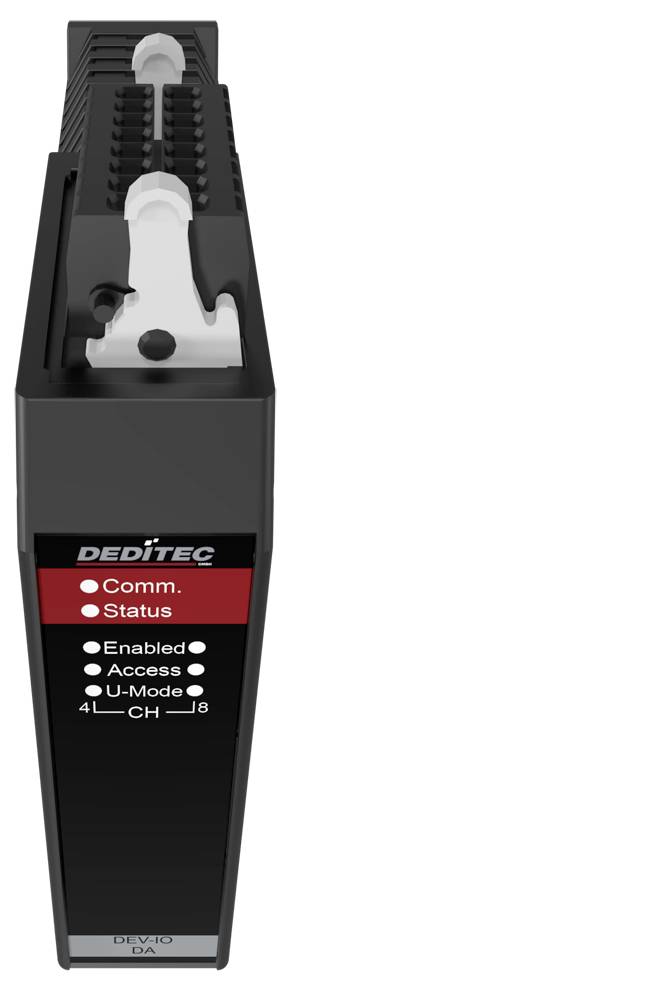

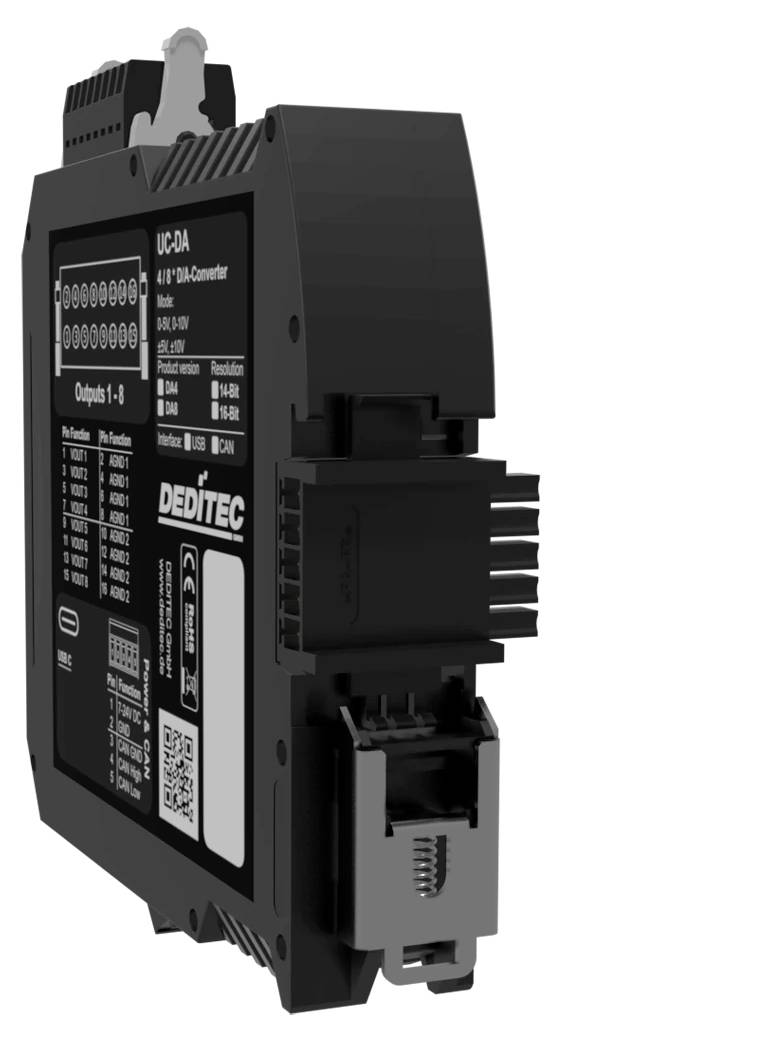

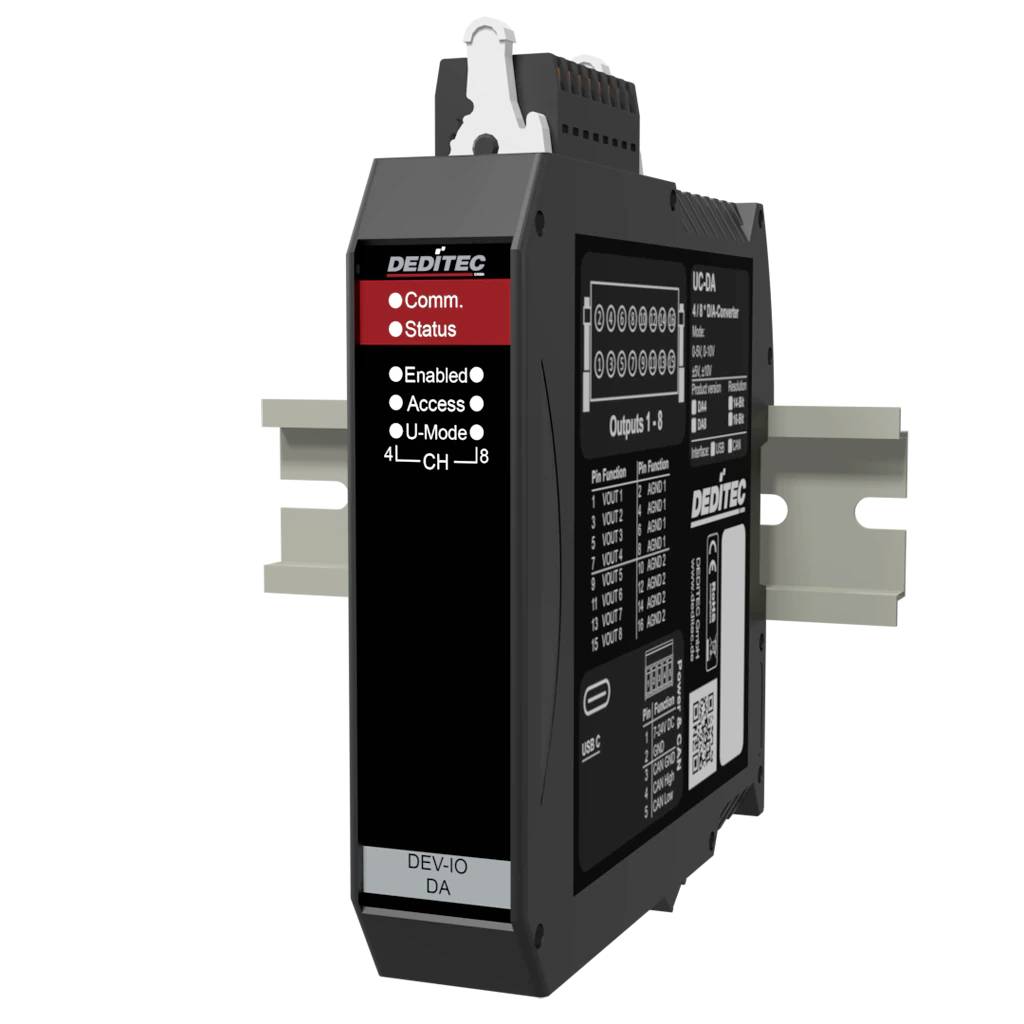

Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 izlazni modul CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 4 x Broj I/O: 4 24 V/DC
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (519,00 € / komad)
519,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 izlazni modul CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 4 x Broj I/O: 4 24 V/DC 1 St.
- USB 2.0 sučelje do 480 Mbit/s
- Brzo postavljanje zahvaljujući plug-and-play integraciji
- Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), Sučelje naredbenog retka
- CAN sučelje prema ISO 11898
- Otvoreni CAN protokol (RAW CAN)
- Automatski način slanja/prijema
- Galvanski izolirano do 500 V
- 16-bitna rezolucija po kanalu
- Rasponi napona: 0-5 V, 0-10 V, ±5 V, ±10 V
- Galvanska izolacija za napajanje: maks. 500 V AC
- Vrijeme pretvorbe D/A pretvarača: 10-12 µs
- Otpor opterećenja: više od 2 kOhma
Tehnički podaci
- Montaža na DIN šinu TS 35 x 7,5 mm
- CAN brzine prijenosa podataka podesive od 10 kbit/s do 1 Mbit/s
- integrirani sigurnosni način rada (sigurnosno stanje u slučaju gubitka komunikacije)
- otvoreni CAN protokol, automatski TX/RX način rada
- Vrsta proizvoda
izlazni modul
- Sučelja (Advantech)
CAN Bus
USB
- Tip
UC-CAN-U-DA4_16
- Radni napon
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
7 V DC do 24 V DC (preko naponskog priključka ili DIN šinske sabirnice)
- Pogonska tempratura
10 do 50 °C
- Broj I/O
4
- Broj ulaza
0 x
- Broj izlaza
4 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
130 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CAN-U-DA4_16
- Izvedba
DIN šinski modul s galvanski izoliranim CAN sučeljem i USB konfiguracijom
- Izlazi
4 analogna izlaza (16-bitna rezolucija), galvanski izolirana do 1 kV
- Sučelja
CAN sabirnica (za upravljanje/podatke)
USB (za konfiguraciju putem DEDITEC ICT alata)
- Potrošnja struje
130 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 izlazni modul CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 4 x Broj I/O: 4 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 izlazni modul CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 4 x Broj I/O: 4 24 V/DC
Opis
UC-CAN-DA4 je visokoučinkoviti CAN analogni pretvarač s 4 precizna D/A kanala za izlaz signalnih napona. Idealno za industrijsku automatizaciju i fleksibilno opskrbljivanje signalom. Tipične primjene uključuju simulaciju signala senzora u ispitnim stolovima i upravljanje analognim aktuatorima u CAN-baziranim kontrolerima. Robustan, galvanski izoliran i savršen za zahtjevna okruženja mjerenja i testiranja.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- USB konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- USB kabel, A-utikač na C-utikač
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
