Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO razinski pretvarač CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 2 x Broj I/O:

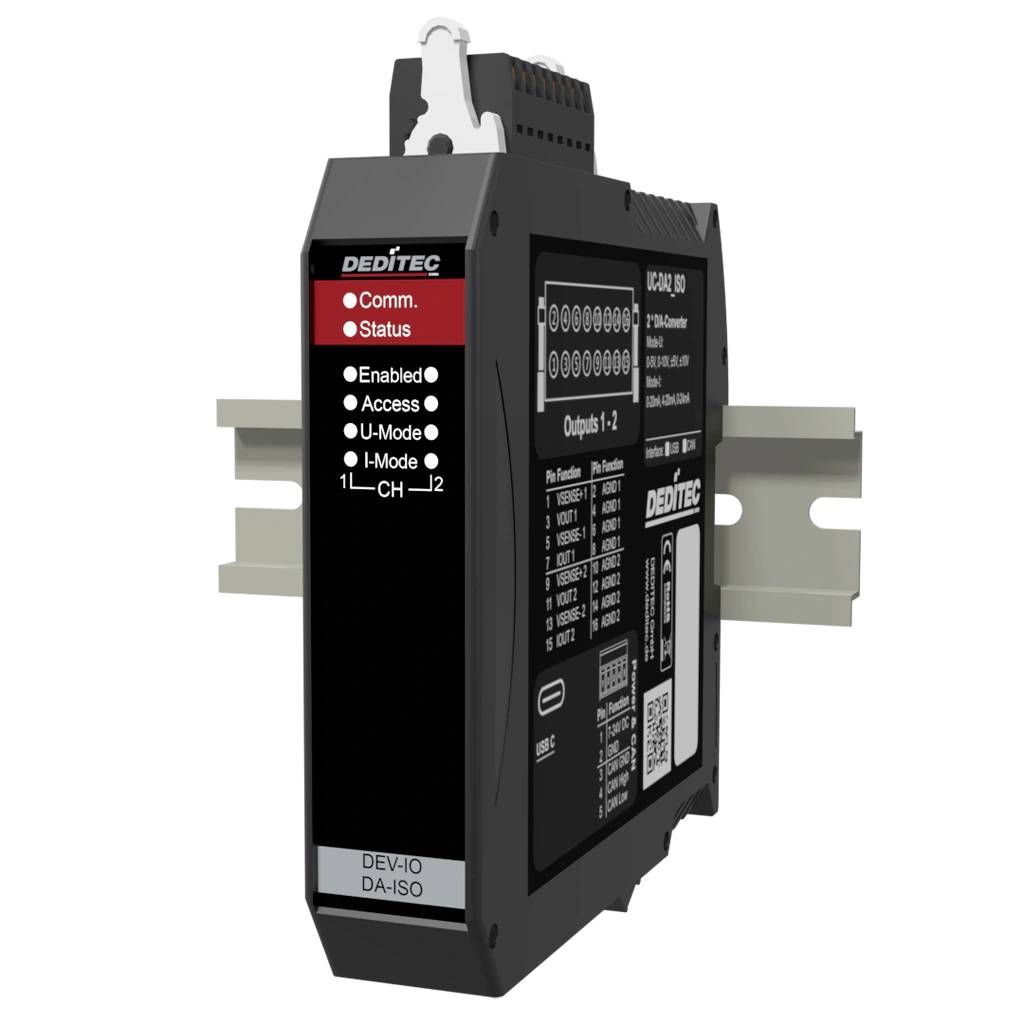

Industrijski DEDITEC DEVI-O DA-ISO modul sa statusnim LED-ovima, indikatorima kanala i oznakom terminala montirane na DIN šinu.

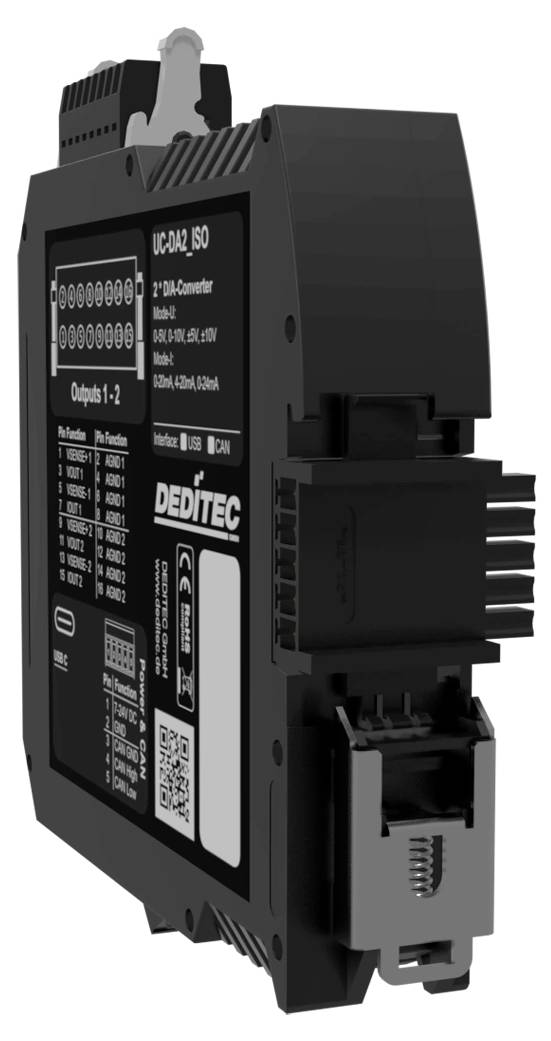

Crni industrijski elektronički modul s označenim priključcima i konektorima, prikazan u trokvartnoglednom pogledu na bijeloj pozadini.

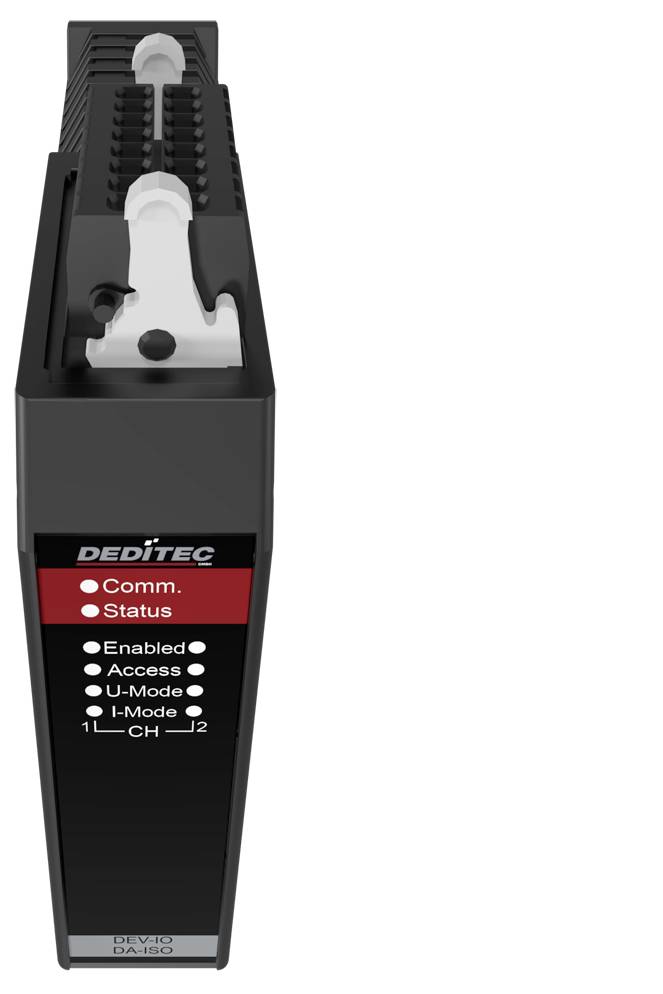

Crna DEDIC jedinica s crvenim i crnim LED indikatorima na prednjoj ploči i oznakama za Comm., Status, Enabled, Access, U-Mode, I-Mode i CH U2.
1/3
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Dostava pet,06.11.
Broj
Ukupno (775,00 € / komad)
775,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO razinski pretvarač CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 2 x Broj I/O: 2 7 V/DC, 24 V/DC 1 St.

  • CAN D/A pretvarač za analogni izlaz zadane vrijednosti putem CAN sabirnice
  • 2 D/A kanala, svaki sa 16-bitnom rezolucijom
  • Izlazi napona: 0-5V, 0-10V / 0..10V, ±5V, ±10V
  • Strujni izlazi: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanska izolacija D/A kanala jedan od drugoga do maks. 1000 V AC
  • Galvanska izolacija za napajanje do maks. 500 V AC
  • CAN 2.0A / CAN 2.0B s brzinama prijenosa podataka od 10 kbit/s do 1 Mbit/s
  • Otvoreni CAN protokol i automatski TX/RX način rada
  • USB-C sučelje za puštanje u rad i parametrizaciju
  • Vrijeme pretvorbe D/A pretvarača: 10–12 µs
  • Napon napajanja: +12 V do +24 V DC
  • Montaža na DIN šinu 35 x 7,5 mm
  • Dva analogna D/A izlaza za precizne naponske i strujne signale putem CAN sabirnice
  • 16-bitna rezolucija za fino stupnjevane specifikacije zadanih vrijednosti
  • Izlazni rasponi za uobičajene industrijske i standardne signale kao što su 0–10 V i 4–20 mA
  • Relativna točnost: min. -16 LSB / maks. +16 LSB
  • Temperaturno odstupanje pune vrijednosti skale: ±1 ppm / °C
  • Vrijeme pretvorbe: 10–12 µs za brzi D/A izlaz u primjenama upravljanja i regulacije
  • CAN sučelje putem 9-pinskog D-sub konektora
  • Podrška za CAN 2.0A i CAN 2.0B
  • Galvanski izolirano CAN sučelje do 500 V
  • Otvoreni CAN protokol za integraciju u postojeće CAN sabirničke arhitekture
  • Auto-TX/RX način rada za automatsku obradu CAN paketa
  • USB-C sučelje s USB 2.0 / USB 1.1 sučeljem do 480 Mbit/s

Tehnički podaci

  • Montaža: DIN šina TS 35 x 7,5 mm
  • Priključak: 16-pinski WAGO opružni konektor (zaštićen od pogrešnog spajanja)
  • CAN protokol: Otvoreni CAN protokol, Auto-TX/RX način rada
  • Sigurnost: Sigurnosni način rada u slučaju gubitka komunikacije
Vrsta proizvoda

razinski pretvarač

Sučelja (Advantech)

CAN Bus

USB

Tip

UC-CAN-U-DA2-16ISO

Radni napon

7 V/DC

24 V/DC

Maks. radna temperatura

50 °C

Min. radna temperatura

10 °C

Pogonski napon (detalji)

7 V do 24 V istosmjerne struje

Pogonska tempratura

10 do 50 °C

Broj I/O

2

Broj ulaza

0 x

Broj izlaza

2 x

dim.

(Š x V) 22.5 mm x 120 mm

Maks. potrošnja struje

130 mA

Visina

120 mm

Širina

22.5 mm

Proizvođač-br. dijela

UC-CAN-U-DA2-16ISO

Izvedba

2-kanalni CAN bus D/A pretvarački modul (16-bitni) s USB-C konfiguracijskim sučeljem i galvanskom izolacijom

Izlazi

2 x analogna izlaza (galvanski izolirana, 16-bitna rezolucija)

Sučelja

CAN sabirnica (5-pinski Phoenix Contact)
USB (USB-C za konfiguraciju)

Potrošnja struje

130 mA

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO razinski pretvarač CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 2 x Broj I/O:

Upute za rad i sigurnost

Upute za rad i sigurnost 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO razinski pretvarač CAN Bus, USB Broj ulaza: 0 x Broj izlaza: 2 x Broj I/O:

Opis

UC-CAN 16-bitni D/A pretvarač je 2-kanalni CAN bus modul za precizan izlaz analognih zadanih vrijednosti u industrijskoj, automatizacijskoj, mjernoj i upravljačkoj tehnologiji. Kao CAN D/A pretvarač, modul pretvara CAN komunikaciju u analogne naponske ili strujne signale i pruža dva galvanski izolirana D/A izlaza sa 16-bitnom rezolucijom. Podržani naponi uključuju 0–5 V, 0–10 V, ±5 V i ±10 V, kao i 0–20 mA, 4–20 mA i 0–24 mA. Vrijeme pretvorbe od 10–12 µs omogućuje vremenski kritične upravljačke zadatke, na primjer za aktuatore, ventile, frekvencijske pretvarače, ispitne stolove i distribuirane CAN sustave.

Ovaj tekst je strojno preveden.

Izvedba

  • I-Mode
  • U-mod
  • M2M funkcionalnost
  • automatski CAN-RX/TX način rada
  • SIROVA LIMENKA
  • Protokol J1939
  • Besplatni softver za konfiguraciju i testiranje
  • USB konfiguracijsko sučelje
  • Napon napajanja: +7 V do +24 V DC
  • Utične opružne trake s mehanizmom za zaključavanje
  • Montaža na DIN šinu 35 mm x 7,5 mm
  • Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
  • Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara

Isporuka uključuje

  • USB kabel, A-utikač na C-utikač
  • 5-pinski konektor
  • 2x 16-pinski konektor
  • Alat za aktiviranje Wago konektora
  • Konektori za DIN šinu

Zahtjevi za sustav

  • Windows, Linux
