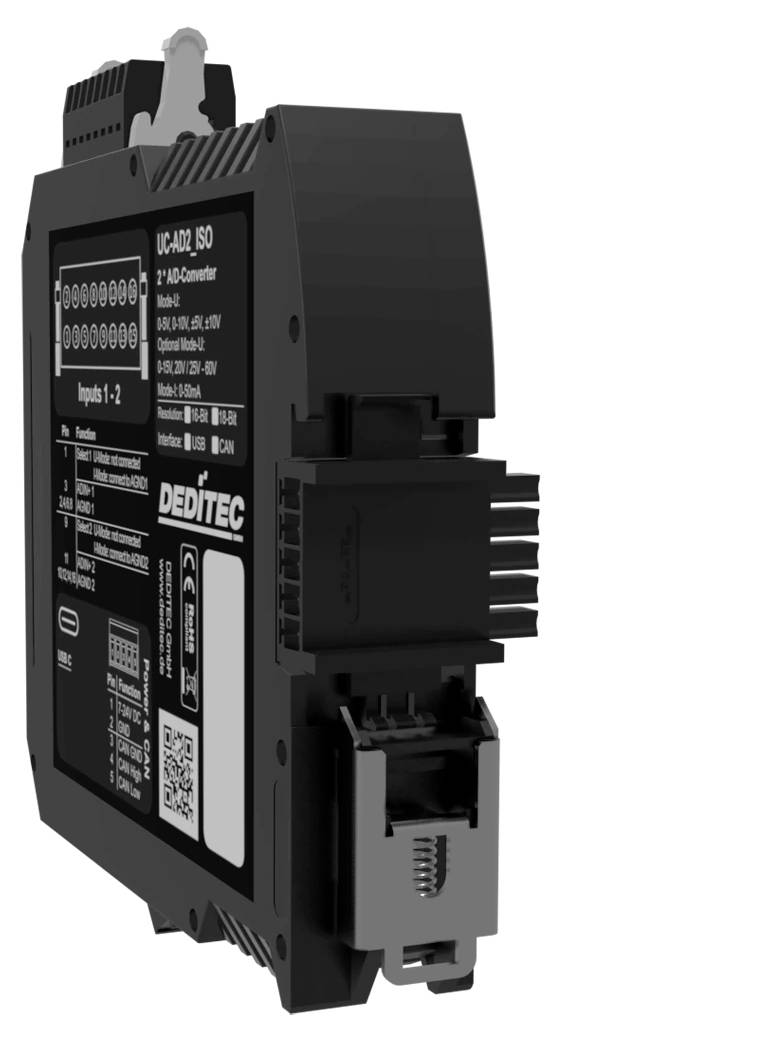

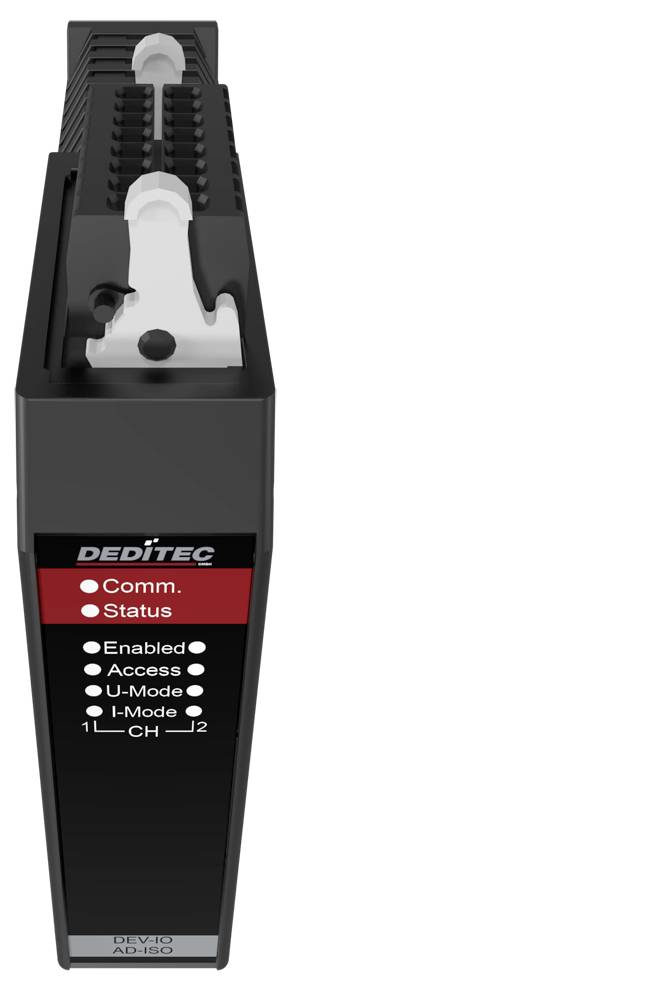

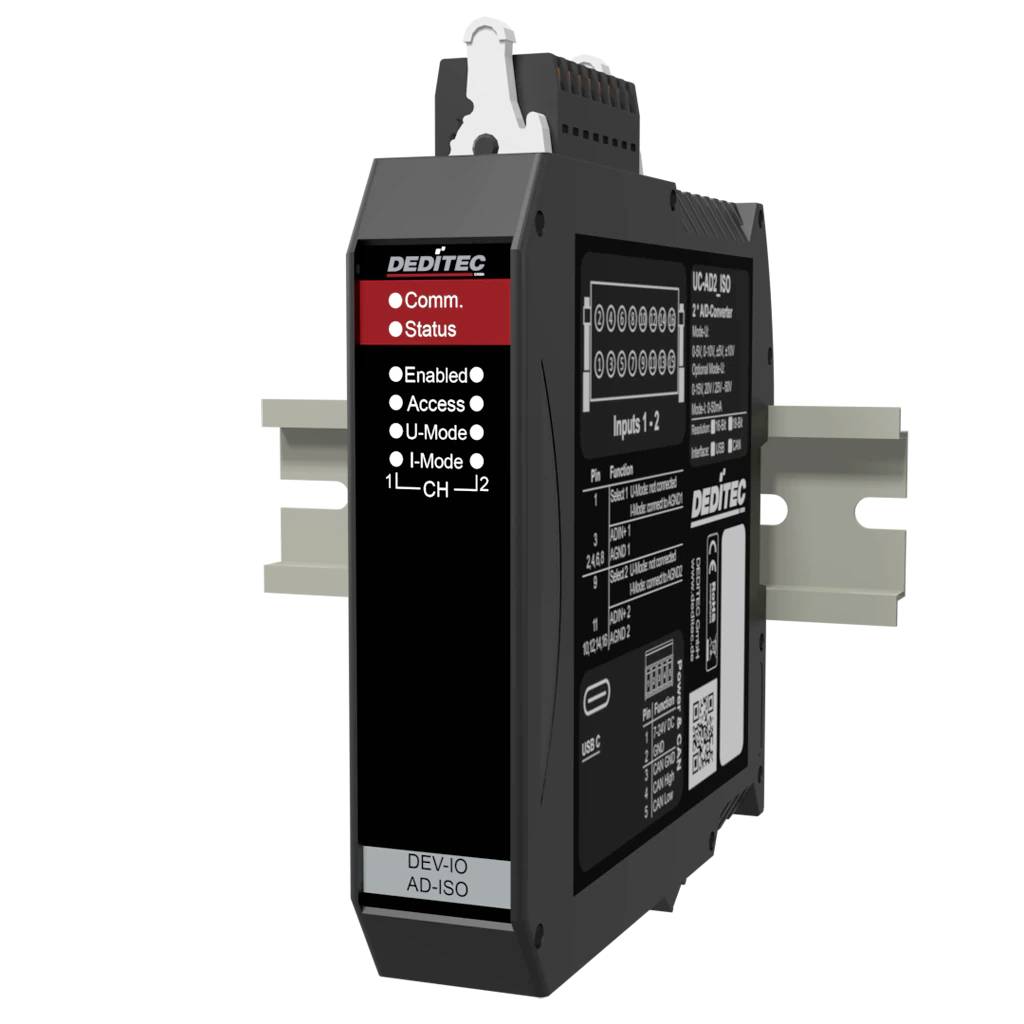

Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO ulazni modul CAN Bus, USB Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 12
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (819,00 € / komad)
819,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO ulazni modul CAN Bus, USB Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 12 V/DC, 24 V/DC 1 St.
- CAN sučelje prema ISO 11898
- Otvoreni CAN protokol (RAW CAN)
- Automatski način odašiljanja/prijema (TX/RX)
- Galvanski izolirano do 500 V
- USB 2.0 sučelje do 480 Mbit/s
- Brzo postavljanje zahvaljujući plug-and-play integraciji
- Dizajn: jednostrani
- 16-bitna rezolucija po kanalu
- Rasponi napona: 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V
- Rasponi struje: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanska izolacija između kanala: maks. 1 kV AC
- Galvanska izolacija za napajanje: maks. 500 V
- Brzina pretvorbe A/D pretvarača: 4 µs
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Tehnički podaci
- Galvanska izolacija: Do 1 kV AC (kanal-kanal)
- Vrijeme pretvorbe A/D pretvarača: 4 µs
- Montaža: DIN šina (35 x 7,5 mm)
- Vrsta proizvoda
ulazni modul
- Sučelja (Advantech)
CAN Bus
USB
- Tip
UC-CAN-U-AD2-16ISO
- Radni napon
12 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
12 – 24 V DC
- Pogonska tempratura
10 do 50 °C
- Broj I/O
2
- Broj ulaza
2 x
- Broj izlaza
0 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
100 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CAN-U-AD2-16ISO
- Izvedba
Modul za montažu na DIN šinu s galvanskom izolacijom
- Ulazi
2 analogna ulaza (jednostrana, 16-bitna rezolucija)
- Sučelja
CAN sabirnica (otvoreno CAN sučelje / automatski RX/TX način rada)
USB (za konfiguraciju putem ICT alata)
- Potrošnja struje
60 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO ulazni modul CAN Bus, USB Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 12
Upute za rad i sigurnost
Upute za rad i sigurnost 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO ulazni modul CAN Bus, USB Broj ulaza: 2 x Broj izlaza: 0 x Broj I/O: 2 12
Opis
UC-CAN A/D modul nudi 2 galvanski izolirana 16/18-bitna ulaza za precizno mjerenje napona i struja putem otvorenog CAN sučelja. Idealno za industrijske primjene i ispitne stolove, npr. za snimanje signala senzora ili praćenje procesnih varijabli. Zahvaljujući Auto-RX/TX načinu rada i robusnom dizajnu, modul je savršeno prilagođen za pouzdane mjerne zadatke u CAN sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- I-Mode
- U-mod
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- USB konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- USB kabel, A-utikač na C-utikač
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
