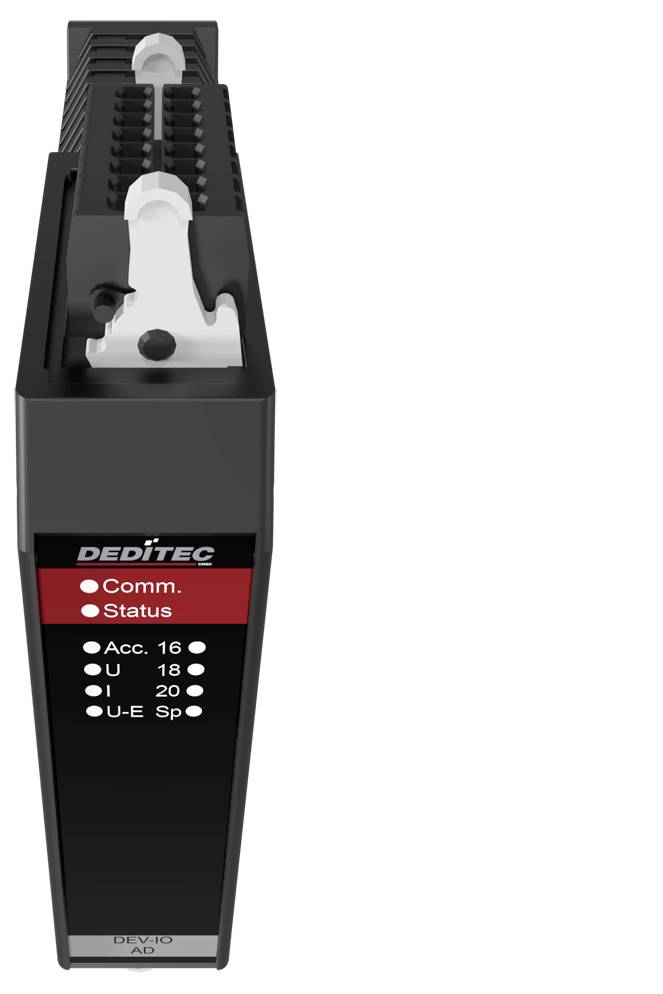

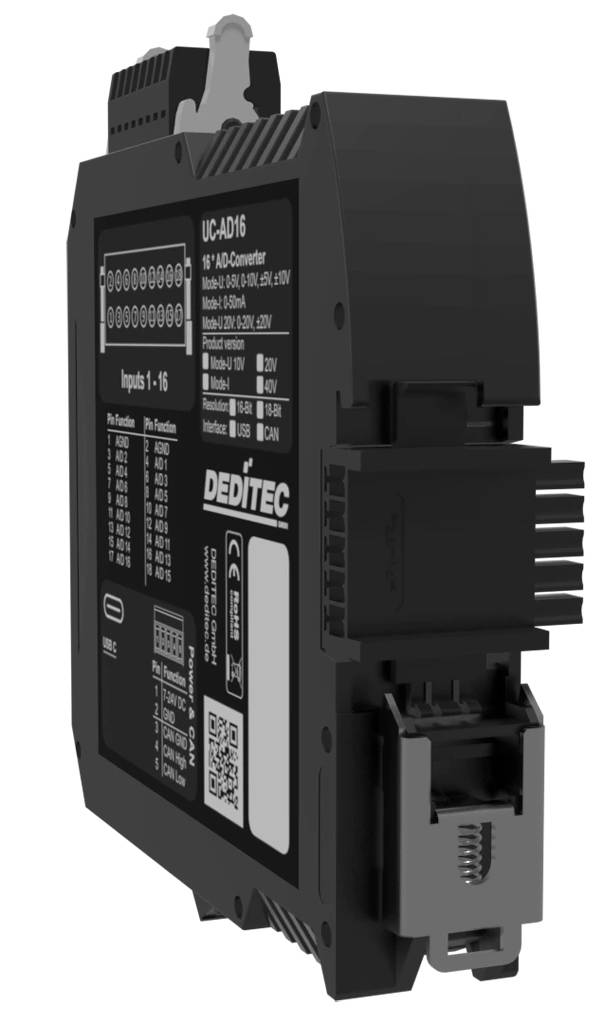

Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I ulazni modul CAN Bus, USB Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 46 12
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (715,00 € / komad)
715,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I ulazni modul CAN Bus, USB Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 46 12 V/DC, 24 V/DC 1 St.
- 16-kanalni A/D pretvarač za analogne strujne signale
- Rezolucija ovisno o varijanti: 16 bita po kanalu
- CAN bus modul s CAN 2.0A / CAN 2.0B
- Otvoreni CAN protokol za integraciju u vlasničke sustave
- Galvanski izolirano CAN sučelje do 500 V
- Dodatno USB-C sučelje za puštanje u rad, servis i izravan pristup modulima
- A/D filtar za izglađivanje smetnji u mjernom signalu
- Upravljanje događajima za jednostavnu ako-onda logiku u memoriji modula
- Napon napajanja: +12 V do +24 V DC

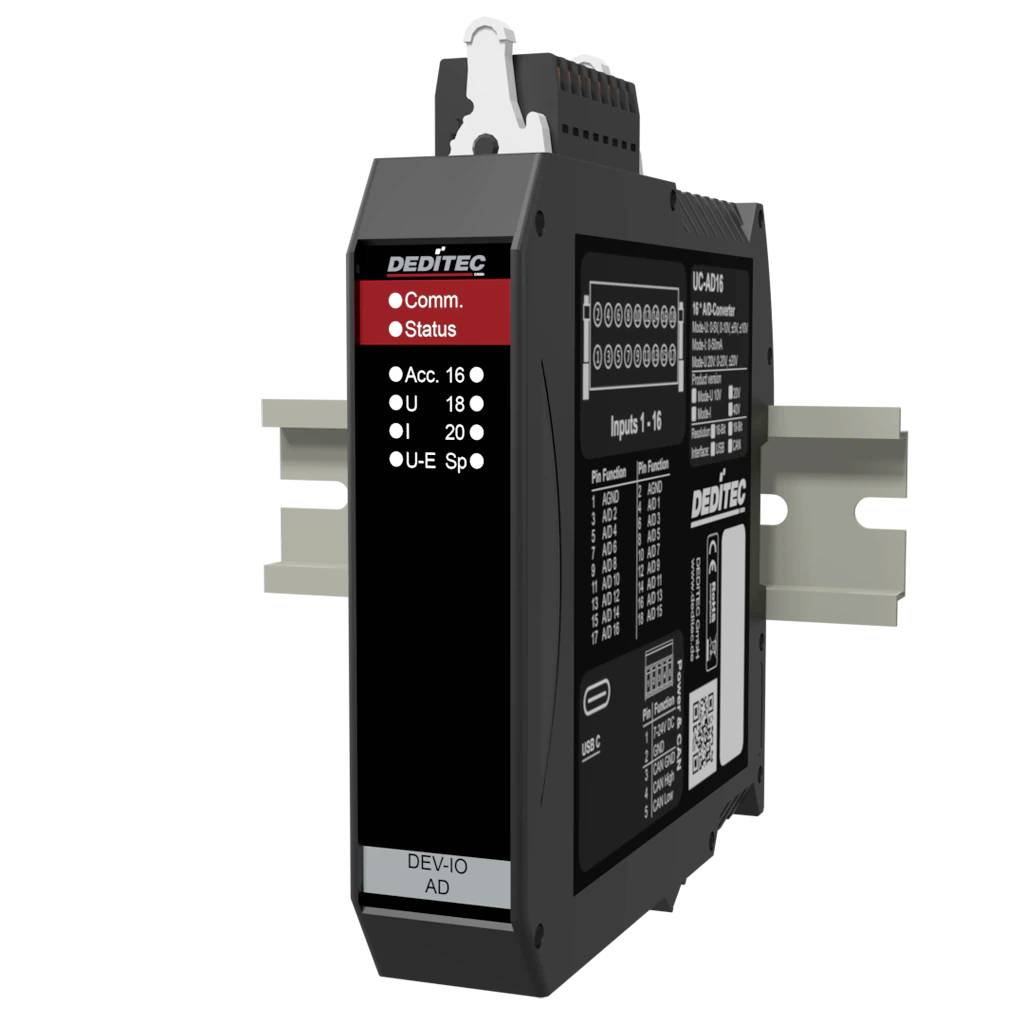

- Montaža na DIN šinu za upotrebu u razvodnim ormarima
- CAN sučelje putem 9-pinskog D-sub konektora
- Podrška za CAN 2.0A i CAN 2.0B
- CAN brzine prijenosa podataka od 10 kbit/s do 1 Mbit/s
- Otvoreni CAN protokol za upravljačke, ispitne i mjerne sustave
- Automatski TX/RX način rada za automatsku obradu CAN paketa
- USB-C kao dodatna pristupna točka za parametrizaciju, testiranje i servis
- 16 analognih A/D kanala u single-ended konfiguraciji
- 16-bitna verzija za mjerne raspone napona i struje
- Pogodno za prikupljanje analognih signala senzora u okruženjima mjerenja i automatizacije
- Ulazni otpor: više od 500 kOhma
- Brzina pretvorbe A/D pretvarača: 4 µs
Tehnički podaci
- Sustav spajanja: WAGO® opružni terminali otporni na vibracije, bez alata
- Montaža: DIN šina (35 mm x 7,5 mm)
- Vrsta proizvoda
ulazni modul
- Sučelja (Advantech)
CAN Bus
USB
- Tip
UC-CAN-U-AD16-16I
- Radni napon
12 V/DC
24 V/DC
- Maks. radna temperatura
50 °C
- Min. radna temperatura
10 °C
- Pogonski napon (detalji)
12 V do 24 V istosmjerne struje
- Pogonska tempratura
10 do 50 °C
- Broj I/O
46
- Broj ulaza
16 x
- Broj izlaza
0 x
- dim.
(Š x V) 22.5 mm x 120 mm
- Maks. potrošnja struje
250 mA
- Visina
120 mm
- Širina
22.5 mm
- Proizvođač-br. dijela
UC-CAN-U-AD16-16I
- Izvedba
Analogni I/O ulazni modul s galvanskom izolacijom za montažu na DIN šinu
- Ulazi
16 analognih ulaza (jednostrani, 16-bitna rezolucija)
- Sučelja
CAN sabirnica (preko 9-pinskog D-sub konektora)
USB-C (za konfiguraciju i dijagnostiku)
- Potrošnja struje
80 mA
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I ulazni modul CAN Bus, USB Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 46 12
Upute za rad i sigurnost
Upute za rad i sigurnost 3796605 Deditec UC-CAN-U-AD16-16I UC-CAN-U-AD16-16I ulazni modul CAN Bus, USB Broj ulaza: 16 x Broj izlaza: 0 x Broj I/O: 46 12
Opis
UC-CAN-U-AD16-16 je industrijski 16-kanalni CAN bus modul za decentralizirano prikupljanje analognih energetskih signala. Modul UC-CAN-U-AD16-16 pruža 16 jednostrukih A/D kanala i dostupan je sa 16-bitnom rezolucijom. Izmjerene vrijednosti prenose se putem CAN 2.0A/2.0B s otvorenim CAN protokolom i automatskim TX/RX načinom rada. Galvanska izolacija do 500 V, softverski A/D filtar i upravljanje događajima podržavaju upotrebu u industrijskom prikupljanju podataka mjerenja, ispitnim stolovima, nadzoru strojeva i CAN-baziranim automatizacijskim sustavima.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- I-Mode
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- USB konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- USB kabel, A-utikač na C-utikač
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
