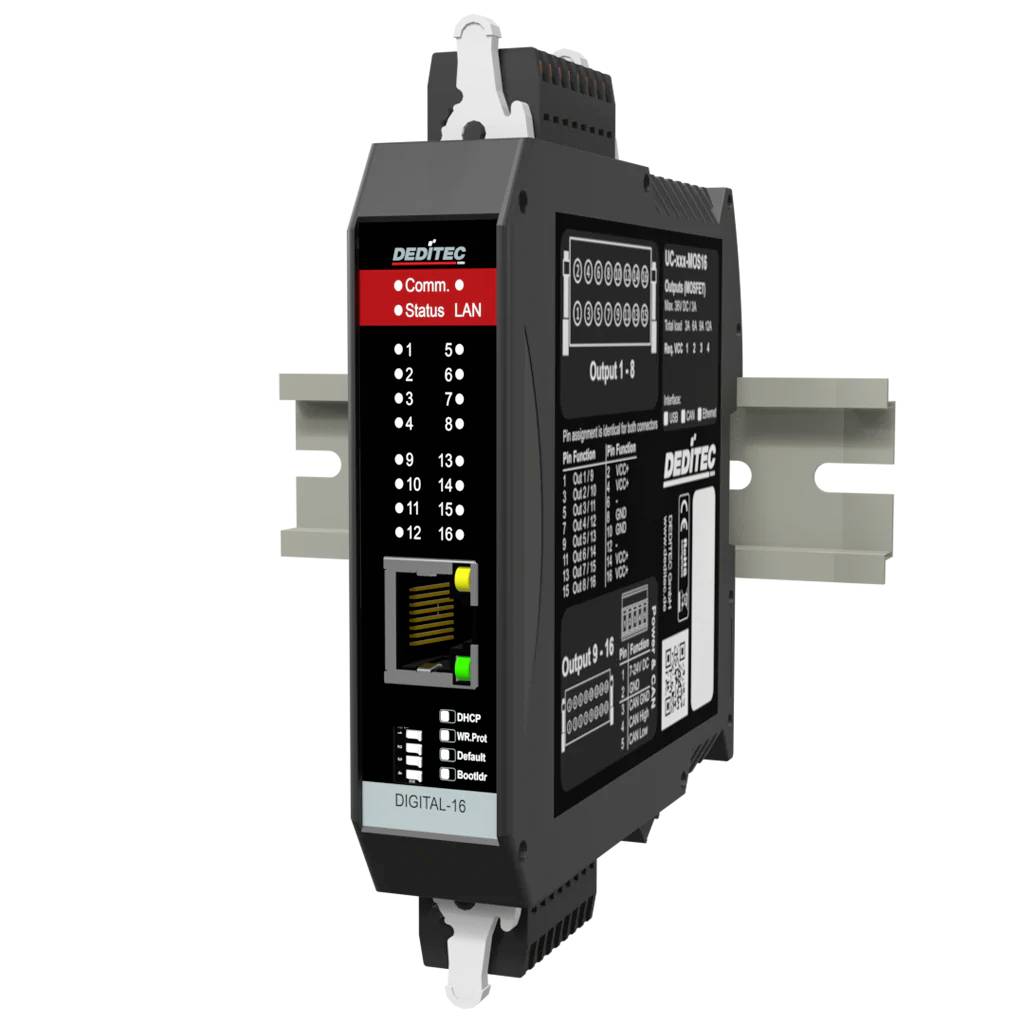

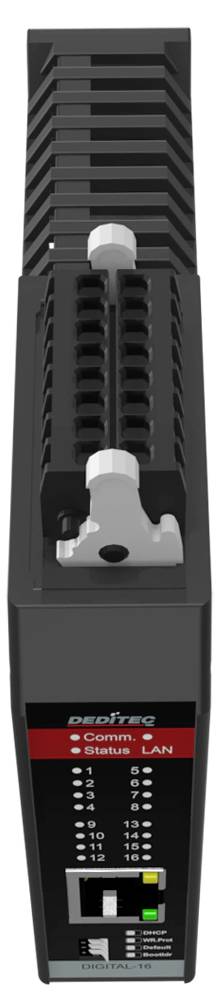

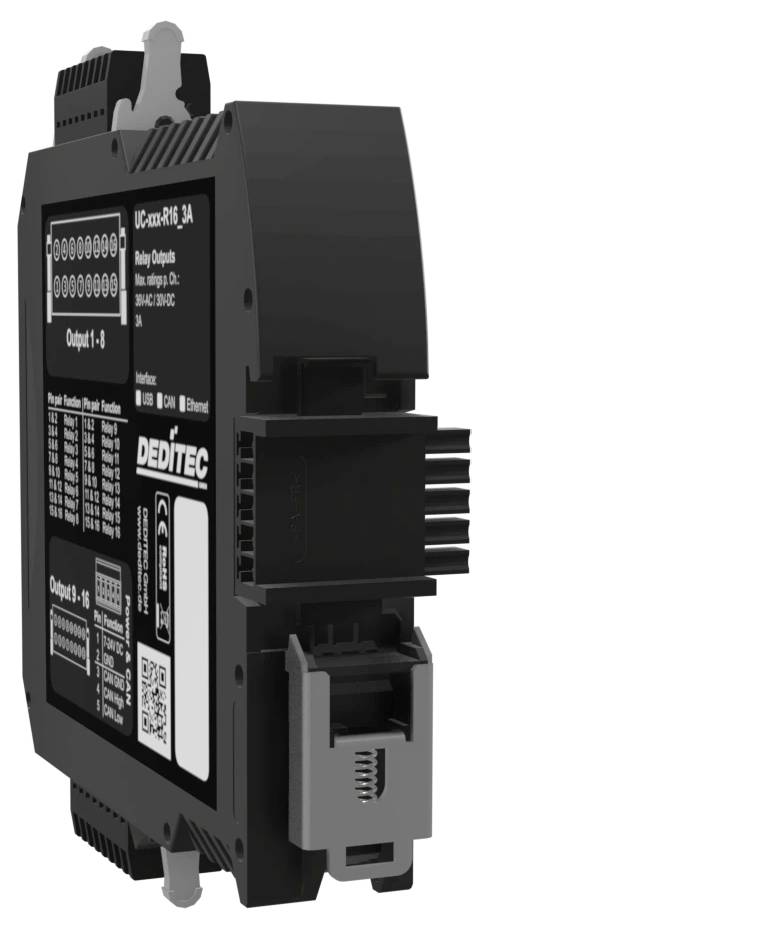

Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A relejni modul CAN, Ethernet Broj digitalnih izlaza: 16 Broj digitalih ulaza: 0 B
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Sučelja
CAN
Ethernet
Broj relejnih izlaza
16
Tip
UC-CAN-E-R16_3A
Radni napon
12 V/DC
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (455,00 € / komad)
495,47 €
-8 %
455,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Deditec UC-CAN-E-R16_3A relejni modul CAN, Ethernet Broj digitalnih izlaza: 16 Broj digitalih ulaza: 0 Broj relejnih izlaza: 16 Broj analognih ulaza: 0
- Ethernet 10/100 Mbit/s
- Podržani protokoli: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), sučelje naredbenog retka, otvoreni TCP protokol, Modbus-TCP
- Moguća šifrirana Ethernet komunikacija
- Otvoreni standard ili Modbus TCP protokol
- Web sučelje i aplikacija (pametni telefon i tablet)
- Galvanski izolirano do 1,5 kV
- CAN sučelje prema ISO 11898
- Otvoreni CAN protokol (RAW CAN)
- Automatski način slanja/prijema
- Galvanski izolirano do 500 V
- Tip: Normalno zatvoreno (NO)
- Maks. preklopni napon: 48 V AC / DC
- Maks. preklopna struja: 3 A AC / DC
- Maks. transportna struja 3 A AC/DC
- Maksimalna uklopna snaga: 90 W
- Funkcija zaštite od isteka vremena (konfigurira se putem softvera)
- Statusna LED za svaki izlaz
Tehnički podaci
- Galvanska izolacija (do 500 V prema CAN sučelju)
- Tehnologija utičnog spajanja (WAGO stezaljke s oprugom ili Phoenix vijčane stezaljke)
- Podržani presjek vodiča: 0,14 mm² do 1,5 mm²
- Radna temperatura: +10 °C ... +50 °C
- Vrsta proizvoda
relejni modul
- Sučelja
CAN
Ethernet
- Tip
UC-CAN-E-R16_3A
- Radni napon
12 V/DC
24 V/DC
- Pogonski napon (detalji)
12 V do 24 V istosmjerne struje
- Visina
120 mm
- Dužina
111 mm
- Širina
22.5 mm
- Maks. moduli
1
- Broj analognih ulaza
0
- Broj digitalih ulaza
0
- Broj digitalnih izlaza
16
- Broj relejnih izlaza
16
- dim.
(D x Š x V) 111 x 22.5 x 120 mm
- Kontrolno LED svjetlo
da
- Proizvođač-br. dijela
UC-CAN-E-R16_3A
- Montaža
Montažna šina / gornja šina (DIN šina 35 x 7,5 mm)
- snaga releja
3 A
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A relejni modul CAN, Ethernet Broj digitalnih izlaza: 16 Broj digitalih ulaza: 0 B
Upute za rad i sigurnost
Upute za rad i sigurnost 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A relejni modul CAN, Ethernet Broj digitalnih izlaza: 16 Broj digitalih ulaza: 0 B
Opis
UC-CAN-E-R16_3A je pametni CAN bus relejni modul sa 16 digitalnih izlaza (3 A), idealan za prebacivanje opterećenja u industrijskim primjenama. Releji nude visoku sigurnost i galvansku izolaciju. Tipična područja primjene uključuju ispitne stolove za upravljanje aktuatorima i automatizacijske sustave gdje se digitalni signali moraju pouzdano prebacivati putem CAN-a.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- M2M funkcionalnost
- automatski CAN-RX/TX način rada
- SIROVA LIMENKA
- Protokol J1939
- Besplatni softver za konfiguraciju i testiranje
- Ethernet konfiguracijsko sučelje
- Napon napajanja: +7 V do +24 V DC
- Utične opružne trake s mehanizmom za zaključavanje
- Montaža na DIN šinu 35 mm x 7,5 mm
- Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
- Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara
Isporuka uključuje
- 5-pinski konektor
- 2x 16-pinski konektor
- Alat za aktiviranje Wago konektora
- Konektori za DIN šinu
Zahtjevi za sustav
- Windows, Linux
