Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvarač CAN, USB-C Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0

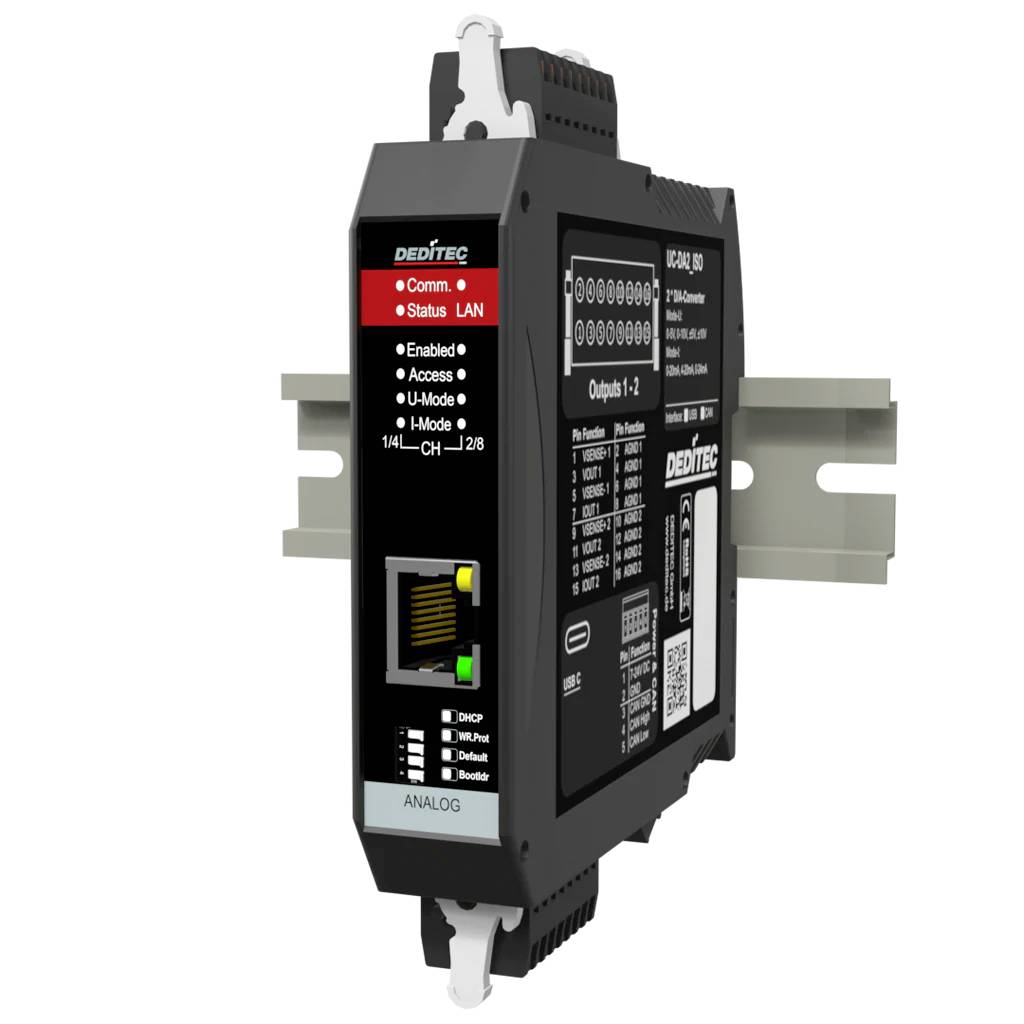

Crni DIN-šinski industrijski mrežni modul s crvenim indikatorskim LED-ovima, Ethernet priključkom i natpisom 'DEDiTEC', prikazan u 3D prikazu proizvoda.

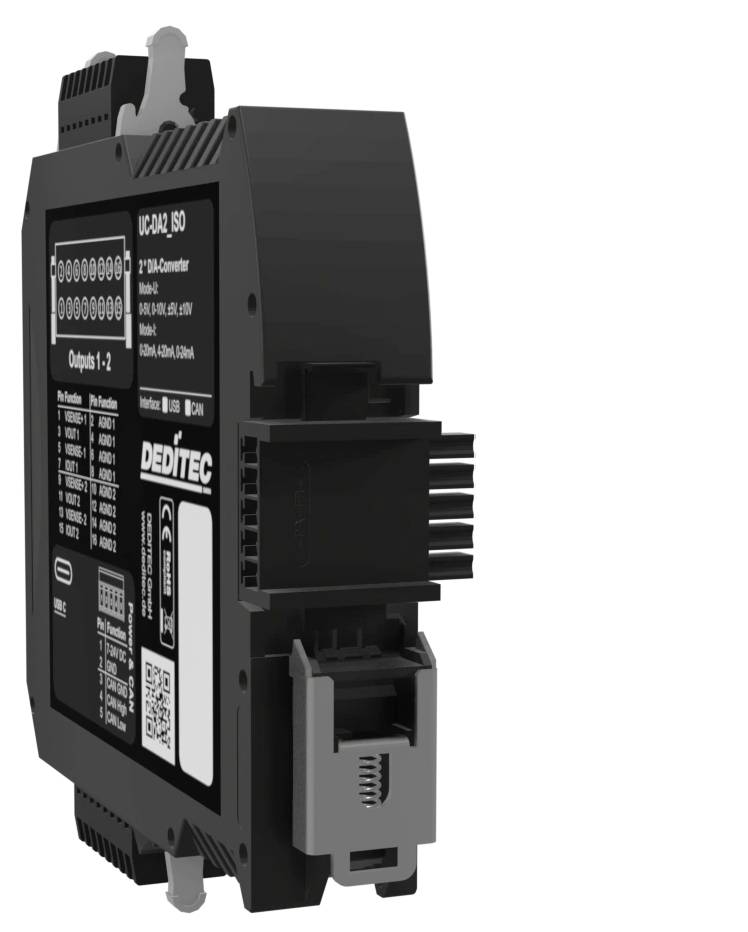

Crni industrijski DIN-šinski elektronički modul s priključnom lukom i ispisanim naljepnicama, prikazan u tročetvrtnoj perspektivi na bijeloj podlozi.

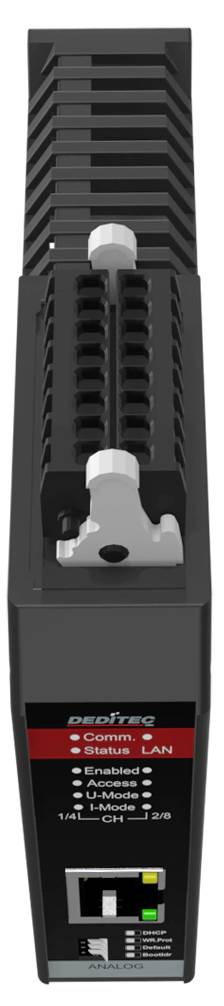

Prednji pogled crne jedinice za distribuciju energije tvrtke Dell EMC ili mrežnog uređaja s više priključaka i LED-om statusa, označena s 'Dell EMC' i 'Comms - Status - LAN'.
1/3
Vrsta proizvoda
D/A pretvarač
Sučelja
CAN
USB-C
Broj relejnih izlaza
0
Tip
UC-CAN-E-DA2-16ISO
Radni napon
24 V/DC
Tehnički list (PDF)
Šifra proizvođača:
Kataloški br.:
Dostava pet,06.11.
Broj
Ukupno (709,00 € / komad)
709,00 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Deditec UC-CAN-E-DA2-16ISO D/A pretvarač CAN, USB-C Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0 Broj relejnih izlaza: 0 Broj analognih ulaza: 0

  • Ethernet 10/100 Mbit/s
  • Podržani protokoli: HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Upravljanje: API za Windows i Linux (biblioteka upravljačkih programa DELIB), sučelje naredbenog retka, otvoreni TCP protokol, Modbus-TCP
  • Moguća šifrirana Ethernet komunikacija
  • Otvoreni standard ili Modbus TCP protokol
  • Web sučelje i aplikacija (pametni telefon i tablet)
  • Mogućnost povezivanja putem Wi-Fi-ja
  • WPS funkcija
  • CAN D/A pretvarač za analogni izlaz zadane vrijednosti putem CAN sabirnice
  • 2 D/A kanala, svaki sa 16-bitnom rezolucijom
  • Naponski izlazi: 0-5V, 0-10V / 0..10V, ±5V, ±10V
  • Strujni izlazi: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanska izolacija D/A kanala jedan od drugoga do maks. 1000 V AC
  • Galvanska izolacija za napajanje do maks. 500 V AC
  • CAN 2.0A / CAN 2.0B s brzinama prijenosa podataka od 10 kbit/s do 1 Mbit/s
  • Otvoreni CAN protokol i automatski TX/RX način rada
  • Vrijeme pretvorbe D/A pretvarača: 10–12 µs
  • Napon napajanja: +12 V do +24 V DC
  • Montaža na DIN šinu 35 x 7,5 mm
  • Dva analogna D/A izlaza za precizne naponske i strujne signale putem CAN sabirnice
  • 16-bitna rezolucija za fino stupnjevane specifikacije zadanih vrijednosti
  • Izlazni rasponi za uobičajene industrijske i standardne signale kao što su 0–10 V i 4–20 mA
  • Relativna točnost: min. -16 LSB / maks. +16 LSB
  • Temperaturno odstupanje pune vrijednosti skale: ±1 ppm / °C
  • Vrijeme pretvorbe: 10–12 µs za brzi D/A izlaz u primjenama upravljanja i regulacije
  • CAN sučelje putem 9-pinskog D-sub konektora
  • Podrška za CAN 2.0A i CAN 2.0B
  • Galvanski izolirano CAN sučelje do 500 V
  • Otvoreni CAN protokol za integraciju u postojeće CAN sabirničke arhitekture
  • Auto-TX/RX način rada za automatsku obradu CAN paketa

Tehnički podaci

  • Galvanska izolacija: Do 500 V (izolirano od sustava i međusobno)
  • Posebne značajke: Podržava M2M (stroj-stroj) i upravljanje događajima za autonomnu obradu signala.
Vrsta proizvoda

D/A pretvarač

Sučelja

CAN

USB-C

Tip

UC-CAN-E-DA2-16ISO

Radni napon

24 V/DC

Pogonski napon (detalji)

7 V DC do 24 V DC

Visina

120 mm

Dužina

111 mm

Širina

22.5 mm

Maks. moduli

64

Broj analognih ulaza

0

Broj digitalih ulaza

0

Broj digitalnih izlaza

0

Broj relejnih izlaza

0

dim.

(D x Š x V) 111 x 22.5 x 120 mm

Kontrolno LED svjetlo

da

Proizvođač-br. dijela

UC-CAN-E-DA2-16ISO

Montaža

DIN šina (montažna šina 35 x 7,5 mm) s opcijskim T-Bus / DIN konektorom za spajanje sabirnice

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvarač CAN, USB-C Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0

Upute za rad i sigurnost

Upute za rad i sigurnost 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A pretvarač CAN, USB-C Broj digitalnih izlaza: 0 Broj digitalih ulaza: 0

Opis

UC-CAN 16-bitni D/A pretvarač je 2-kanalni CAN bus modul za precizan izlaz analognih zadanih vrijednosti u industrijskoj, automatizacijskoj, mjernoj i upravljačkoj tehnologiji. Kao CAN D/A pretvarač, modul pretvara CAN komunikaciju u analogne naponske ili strujne signale i pruža dva galvanski izolirana D/A izlaza sa 16-bitnom rezolucijom. Podržani naponi uključuju 0–5 V, 0–10 V, ±5 V i ±10 V, kao i 0–20 mA, 4–20 mA i 0–24 mA. Vrijeme pretvorbe od 10–12 µs omogućuje vremenski kritične upravljačke zadatke, na primjer za aktuatore, ventile, frekvencijske pretvarače, ispitne stolove i distribuirane CAN sustave.

Ovaj tekst je strojno preveden.

Izvedba

  • I-Mode
  • U-mod
  • M2M funkcionalnost
  • automatski CAN-RX/TX način rada
  • SIROVA LIMENKA
  • Protokol J1939
  • Besplatni softver za konfiguraciju i testiranje
  • Ethernet konfiguracijsko sučelje
  • Napon napajanja: +7 V do +24 V DC
  • Utične opružne trake s mehanizmom za zaključavanje
  • Montaža na DIN šinu 35 mm x 7,5 mm
  • Radna temperatura: +10 °C do +50 °C (prošireni temperaturni raspon dostupan na zahtjev)
  • Pogodno za tipična industrijska unutarnja okruženja i okruženja upravljačkih ormara

Isporuka uključuje

  • 5-pinski konektor
  • 2x 16-pinski konektor
  • Alat za aktiviranje Wago konektora
  • Konektori za DIN šinu

Zahtjevi za sustav

  • Windows, Linux
