Name: Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Broj digitalnih izlaza: 4 Broj digitalih ulaza: 0 Broj relejn
Brand: Deditec
SKU: 3816751
Availability: BackOrder

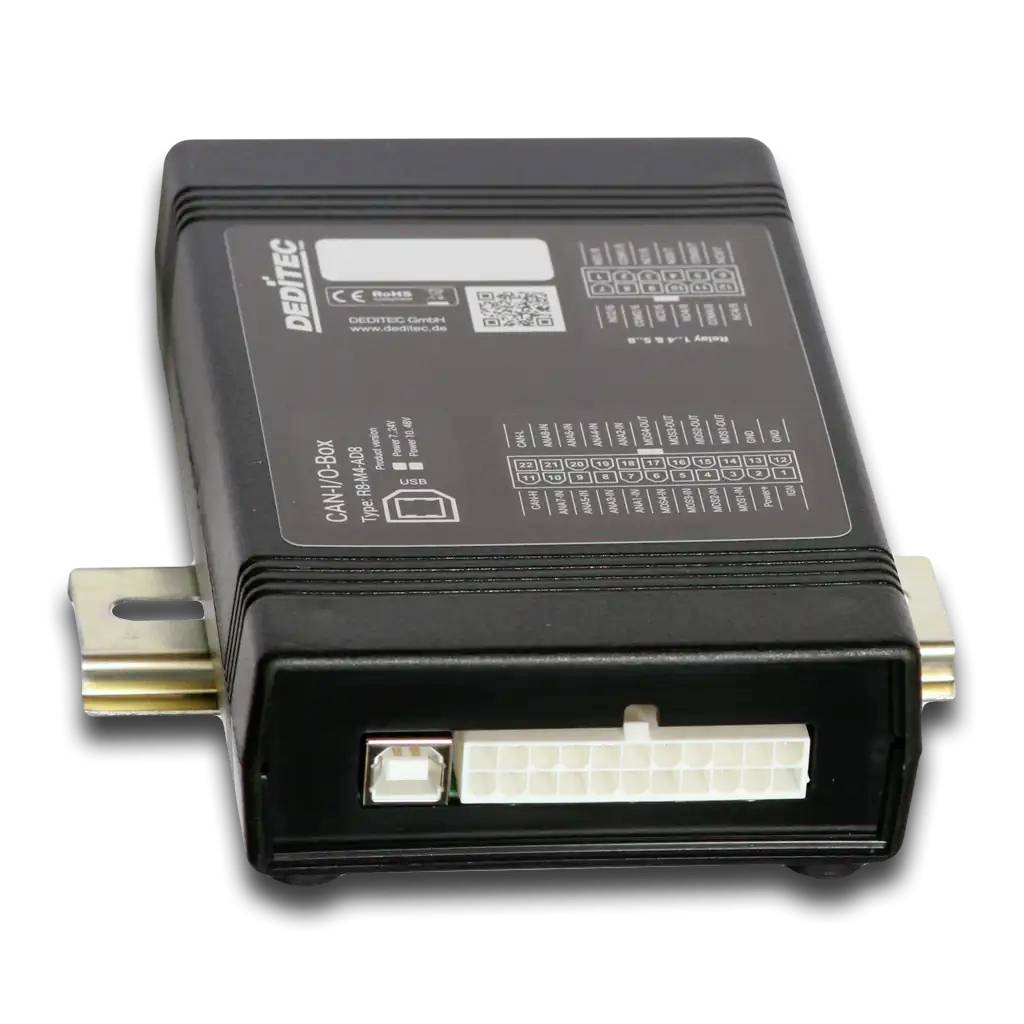

Crni modul elektronske kontrole automobila s metalnim pričvrsnim karticama i bijelim portima za priključke žica, prikazan na običnoj bijeloj pozadini.

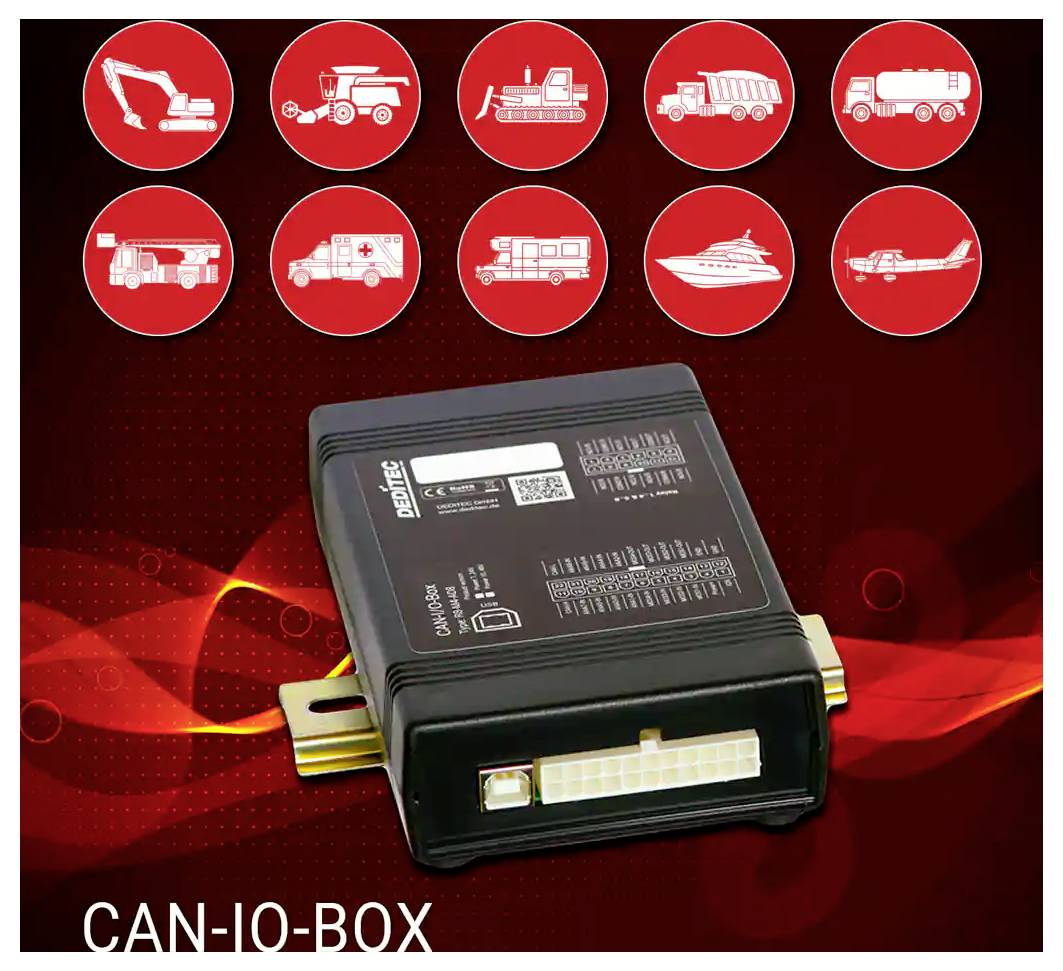

Crni CAN-IO-BOX kontrolni modul prikazan s ikonama za povezana vozila i mehanizaciju iznad njega na crvenoj pozadini.

1/2

Vrsta proizvoda

I/O modul

Sučelja

CAN

USB

Broj relejnih izlaza

Tip

CB-R8-M4-AD8_24

Radni napon

24 V DC/AC

Tehnički list (PDF)

Šifra proizvođača:

Kataloški br.:

Dostava pet,06.11.

Broj

kom. - zaliha Njemačka

Ukupno (379,00 € / komad)

379,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Deditec CB-R8-M4-AD8_24 I/O modul CAN, USB Broj digitalnih izlaza: 4 Broj digitalih ulaza: 0 Broj relejnih izlaza: 8 Broj analognih ulaza: 8

CAN 2.0A / CAN 2.0B prema ISO 11898
Otvoreni CAN protokol s brzinama prijenosa podataka od 10 kbit/s do 1 Mbit/s
Galvanski izolirano CAN sučelje do 500 V rms
USB Type B sučelje za konfiguraciju putem računala ili prijenosnog računala
8 preklopnih releja za digitalne preklopne zadatke
4 P-kanalna MOSFET izlaza za DC preklapanje
8 analognih ulaza s 12-bitnom rezolucijom i naponskim rasponom od 0 do 18 V
Auto TX/RX za automatsko slanje i primanje CAN paketa
M2M-CAN, upravljanje događajima, A/D filtar i funkcija sigurnosti od kvara/vremenskog ograničenja
Verzije od 24 V i 48 V, opcionalno s montažnom šinom

Tehnički podaci

CAN 2.0A / 2.0B prema ISO 11898 (brzine prijenosa podataka od 10 kbit/s do 1 Mbit/s)
MOSFET izlazi: maks. 9 A preklopne struje (DC), do 144 W preklopne snage
Integrirane logičke funkcije: Upravljanje događajima, zaštita od kvara/zaštita od isteka vremena, M2M CAN, softverski A/D filtar

Vrsta proizvoda: I/O modul

Sučelja: CAN
USB

Tip: CB-R8-M4-AD8_24

Radni napon: 24 V DC/AC

Pogonski napon (detalji): 7 – 30 V istosmjerne struje

Visina: 36.2 mm

Dužina: 147.6 mm

Širina: 92.5 mm

Broj analognih ulaza: 8

Broj digitalih ulaza: 0

Broj digitalnih izlaza: 4

Broj relejnih izlaza: 8

dim.: (D x Š x V) 147.6 x 92.5 x 36.2 mm

Kontrolno LED svjetlo: da

Proizvođač-br. dijela: CB-R8-M4-AD8_24

Montaža: Montaža kućišta / montaža vijcima (opcionalno s DIN šinom/nosačem za montažu)

snaga releja: 9 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Broj digitalnih izlaza: 4 Broj digitalih ulaza: 0 Broj relejn

Upute za rad i sigurnost

Upute za rad i sigurnost 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O modul CAN, USB Broj digitalnih izlaza: 4 Broj digitalih ulaza: 0 Broj relejn

Opis

DEDITEC CAN Box CB-R8-M4-AD8/_M je CAN I/O modul za vozila, specijalna vozila, mobilne strojeve i industrijske CAN mreže. Kombinira CAN 2.0A/2.0B, USB konfiguraciju, relejne izlaze, MOSFET izlaze i analogne ulaze u kompaktnom modulu za decentralizirane zadatke prebacivanja, mjerenja i upravljanja.

Ovaj tekst je strojno preveden.

Izvedba

M2M funkcionalnost
automatski CAN-RX/TX način rada
SIROVA LIMENKA
Protokol J1939
Besplatni softver za konfiguraciju i testiranje
USB konfiguracijsko sučelje
Kontrola događaja za jednostavne zadatke kontrole "ako-onda" izravno u modulu
Funkcija sigurnosti od kvara/vremenskog ograničenja za definirana izlazna stanja u slučaju prekida komunikacije

Isporuka uključuje

USB kabel, A-utikač na B-utikač
50 x krimpovanih kontakata
2 x 12-pinski krimpovani konektori
1 x 22-pinski krimpovani konektor

Zahtjevi za sustav

Windows, Linux
